Индуктивные датчики SICK IME12: технические характеристики и применение

Технические характеристики и конструктивные особенности

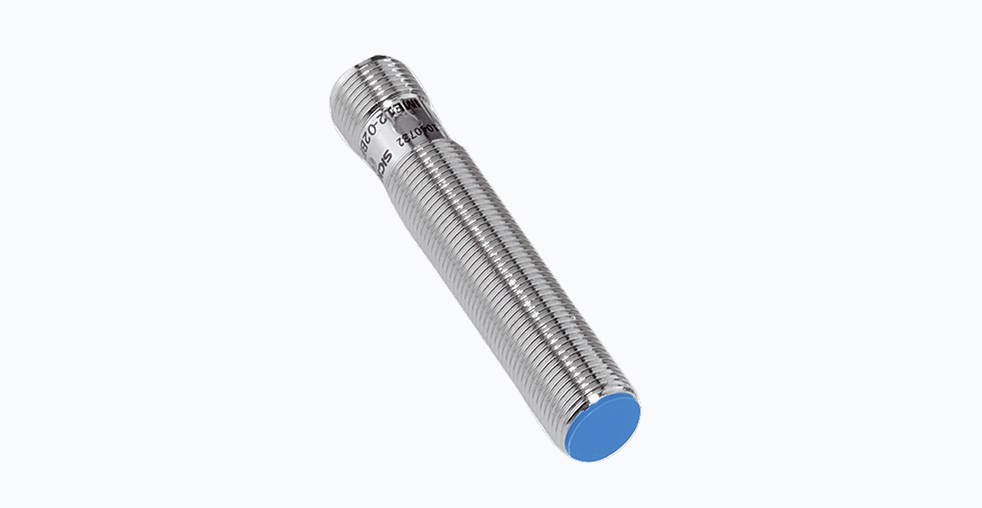

Датчики серии IME12 имеют цилиндрический корпус с резьбой M12, что обеспечивает удобный монтаж в ограниченном пространстве. Длина корпуса варьируется от 44 мм до 65 мм в зависимости от модификации. Корпус выполнен из металла (никелированная латунь), что обеспечивает механическую прочность и устойчивость к вибрациям. Степень защиты IP67 гарантирует работоспособность в условиях воздействия пыли, влаги и масел.
Основные технические параметры:
- Напряжение питания: 10–30 В постоянного тока
- Расстояние срабатывания: от 2 мм до 4 мм в зависимости от модели
- Тип выхода: PNP или NPN с функциями нормально разомкнутого и нормально замкнутого контактов
- Частота переключения: до 2000 Гц
- Защита от короткого замыкания и переполюсовки
Серия предлагает возможность выбора между разъемным соединением (разъем M12) и кабельным выходом с длиной кабеля до 2 метров.
Принцип работы индуктивных датчиков
Индуктивные датчики работают на основе изменения электромагнитного поля. Датчик генерирует высокочастотное электромагнитное поле с помощью катушки индуктивности. Когда металлический объект попадает в зону действия этого поля, в объекте возникают вихревые токи, что приводит к изменению параметров колебательного контура датчика. Это изменение фиксируется электронной схемой, которая формирует выходной сигнал.
Чувствительность датчика зависит от типа металла. Для ферромагнитных материалов (сталь, чугун) расстояние срабатывания максимальное, для цветных металлов (алюминий, медь) оно уменьшается и требует применения поправочных коэффициентов.
Сравнительный анализ с аналогами
Среди аналогов датчиков IME12 можно выделить продукцию различных производителей:
TR Electronic предлагает серию TRN12 с аналогичными характеристиками. Эти датчики имеют сравнимые показатели расстояния срабатывания и частоты переключения, но могут отличаться конструкцией корпуса и вариантами подключения.
Pepperl+Fuchs производит серию NBN с цилиндрическим корпусом M12. Эти датчики характеризуются расширенным температурным диапазоном и дополнительными вариантами исполнения для специальных применений.
Balluff представляет серию BES с аналогичными техническими параметрами. Отличительной особенностью является наличие моделей с индикацией состояния и программируемыми параметрами.
Если сравнивать с продукцией российских производителей, такие компании как ОВЕН и ТЕКО предлагают датчики с аналогичными характеристиками, но могут отличаться по некоторым второстепенным параметрам и вариантам исполнения.
Применение в промышленности
Индуктивные датчики IME12 применяются в различных отраслях промышленности:
В автомобилестроении они используются для позиционирования деталей на конвейерных линиях, контроля наличия инструмента в станках с ЧПУ, обнаружения конечных положений перемещающихся механизмов.
В пищевой промышленности специальные исполнения датчиков применяются для контроля наличия металлических крышек на упаковке, обнаружения металлических элементов в технологическом оборудовании.
В логистических системах датчики устанавливаются для подсчета металлических изделий на транспортерных лентах, контроля положения грузоподъемных механизмов, обнаружения металлических объектов в сортировочных системах.
Рекомендации по выбору и монтажу
При выборе датчика следует учитывать следующие факторы:
Тип определяемого материала. Для черных металлов подходят стандартные датчики, для цветных металлов могут потребоваться специальные модели или применение поправочных коэффициентов.
Условия эксплуатации. При наличии вибраций рекомендуется выбирать датчики с металлическим корпусом и минимальной длиной, соответствующей требованиям монтажа.
Частота срабатывания. Для высокоскоростных процессов необходимы датчики с частотой переключения не менее 1000 Гц.
Способ подключения. В системах с частыми переподключениями целесообразно использовать датчики с разъемом M12, в стационарных установках возможно применение моделей с кабельным выходом.
Технические характеристики различных моделей
Таблица сравнения основных моделей серии IME12:
Модель | Расстояние срабатывания | Тип выхода | Частота переключения | Особенности |
---|---|---|---|---|
IME12-02NM12 | 2 мм | NPN | 1000 Гц | Металлический корпус |
IME12-04BPPZC0S | 4 мм | PNP | 2000 Гц | Защита от переполюсовки |
IME12-04BPSZW2K | 4 мм | PNP | 2000 Гц | Разъем M12 |
IME12-02BPSZC0S | 2 мм | PNP | 1000 Гц | Кабельный выход 2 м |
Особенности монтажа и эксплуатации
Правильный монтаж значительно влияет на работу датчика. Необходимо обеспечивать достаточный зазор между датчиками при их параллельной установке. Рекомендуемое расстояние между соседними датчиками должно быть не менее трех диаметров корпуса.
При монтаже следует избегать контакта датчика с металлическими поверхностями кроме той, для обнаружения которой он предназначен. Боковое смещение объекта относительно оси датчика может уменьшать расстояние срабатывания.
Для обеспечения стабильной работы в условиях температурных колебаний рекомендуется выбирать датчики с запасом по температурному диапазону относительно реальных условий эксплуатации.
Перспективы развития технологии
Современные тенденции в развитии индуктивных датчиков включают миниатюризацию размеров при сохранении или улучшении технических характеристик, увеличение расстояния срабатывания, улучшение защиты от внешних воздействий.
Развиваются интеллектуальные функции, такие как самодиагностика, программируемые параметры работы, цифровые интерфейсы связи. Появляются модели с дополнительными возможностями, такими как индикация состояния, программируемое время задержки, температурная компенсация.
Интеграция с промышленными сетями передачи данных позволяет создавать распределенные системы контроля и управления с централизованным мониторингом состояния датчиков.
Индуктивные датчики серии IME12 от SICK представляют собой надежные и точные устройства для промышленной автоматизации. Их технические характеристики, разнообразие моделей и вариантов исполнения позволяют подобрать оптимальное решение для различных применений. Правильный выбор, монтаж и эксплуатация обеспечивают длительную и бесперебойную работу этих устройств в различных промышленных условиях.
