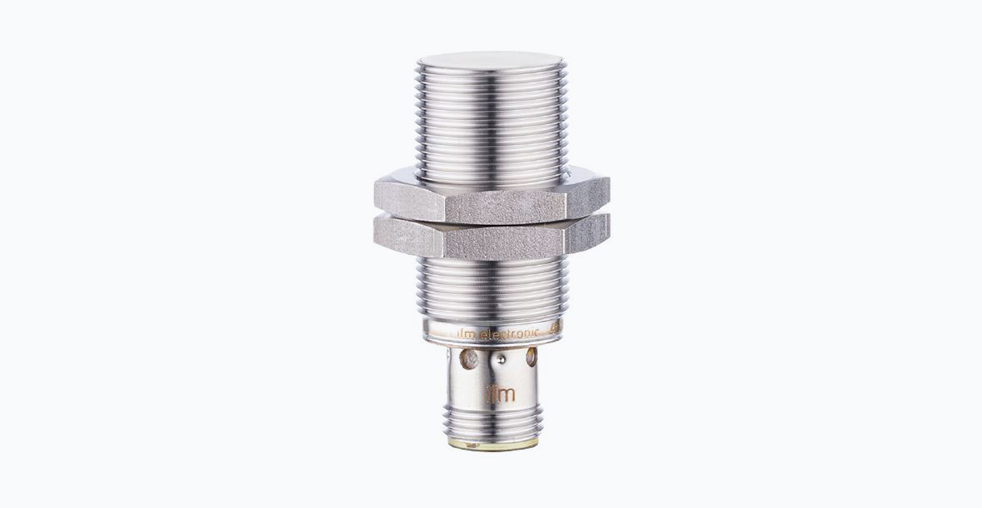

Индуктивный датчик IGT203 от IFM Electronic для экстремальных условий

Индуктивные датчики являются ключевыми компонентами в системах промышленной автоматизации, обеспечивая бесконтактное обнаружение металлических объектов. Модель IGT203 от IFM Electronic разработана для эксплуатации в условиях повышенных температур, агрессивных химических сред и процессов интенсивной мойки. Данное устройство сочетает высокую точность, надежность и специализированные характеристики, что делает его оптимальным решением для пищевой, фармацевтической и химической промышленности.

Принцип действия и технические параметры

Индуктивный датчик IGT203 функционирует на основе изменения амплитуды колебаний генератора при внесении металлического объекта в электромагнитное поле. Это позволяет детектировать объекты без механического контакта, что исключает износ и повышает долговечность. Устройство обладает выходом PNP типа нормально разомкнутого контакта и работает по трехпроводной схеме с напряжением питания от 10 до 36 В постоянного тока. Потребляемый ток не превышает 10 мА при напряжении 24 В, что характеризует датчик как энергоэффективное решение.

Номинальная дистанция срабатывания составляет 8 мм, при этом эффективный рабочий диапазон варьируется от 0 до 6,48 мм. Для различных материалов применяются поправочные коэффициенты: сталь — 1,0, нержавеющая сталь — 0,7, латунь — 0,4, алюминий — 0,4, медь — 0,3. Частота коммутации достигает 600 Гц, что позволяет использовать датчик в высокоскоростных производственных процессах.

Конструктивное исполнение и защитные характеристики

Корпус датчика изготовлен из нержавеющей стали марки 1.4404 (AISI 316L), обладающей повышенной коррозионной стойкостью. Чувствительный элемент выполнен из полиэфирэфиркетона (PEEK) — термопластичного полимера, устойчивого к высоким температурам и механическим воздействиям. Конструкция предусматривает резьбовое крепление M18×1 и включает две контргайки из нержавеющей стали.

Устройство соответствует степени защиты IP68 и IP69K, что гарантирует герметичность при погружении в воду и устойчивость к мойке под высоким давлением с использованием химических реагентов. Диапазон рабочих температур составляет от 0°C до +100°C, при этом датчик устойчив к термическим ударам. Электромагнитная совместимость подтверждена стандартами EN 61000-4-2 (статическое электричество до 8 кВ), EN 61000-4-4 (импульсные помехи до 2 кВ) и EN 55011 (класс B). Дополнительная защита включает предотвращение короткого замыкания, перегрузки по току и обратной полярности.

Сравнительный анализ с аналогами

В сравнении с аналогичными устройствами, такими как Sick IME18-08BPSZC0S или Omron E2F-X8Y1, модель IGT203 демонстрирует преимущества в специализированных применениях. В то время как стандартные индуктивные датчики обычно ограничены степенью защиты IP67, наличие сертификации IP69K обеспечивает повышенную надежность в условиях интенсивной санитарной обработки. Использование нержавеющей стали 316L и полимера PEEK отличает его от моделей с корпусами из обычной стали или термопластов, что обеспечивает лучшую устойчивость к коррозии и температурным воздействиям.

Позолоченные контакты в разъеме M12 обеспечивают более стабильное электрическое соединение и повышенную коррозионную стойкость по сравнению с никелированными или оловянными покрытиями, используемыми в аналогах. Угол обзора светодиодной индикации составляет 90 градусов, что превосходит многие аналогичные устройства с ограниченным углом видимости.

Практическое применение и монтаж

Датчик предназначен для монтажа заподлицо в металлические конструкции без потери чувствительности. Подключение осуществляется через стандартный четырехконтактный разъем M12 с позолоченными контактами. Четыре светодиодных индикатора обеспечивают круговой обзор статуса работы, упрощая диагностику и настройку.

Рекомендации по эксплуатации:

• Контроль расстояния до объекта в пределах рабочего диапазона
• Учет поправочных коэффициентов для различных материалов
• Регулярная проверка целостности соединений после процедур мойки

Области применения и преимущества

Основные области применения включают:

• Пищевую промышленность (линии розлива, упаковки, обработки)
• Фармацевтическое производство (стерильные зоны, чистые помещения)
• Химическую промышленность (агрессивные среды, взрывоопасные зоны)

Ключевые преимущества:

• Высокая надежность со средним временем наработки на отказ 1727 лет
• Соответствие гигиеническим стандартам благодаря отсутствию труднодоступных зон
• Устойчивость к температурным циклам и химическим воздействиям
• Снижение эксплуатационных расходов за счет минимального обслуживания

Индуктивный датчик IGT203 представляет собой специализированное решение для задач, требующих повышенной надежности и устойчивости к экстремальным условиям. Его технические характеристики и конструктивные особенности обеспечивают длительную и бесперебойную работу в различных отраслях промышленности, где соблюдение строгих стандартов безопасности и гигиены является критически важным.
