Индуктивный датчик IFM IIT205 для промышленного применения

Введение

Индуктивные датчики занимают важное место в системах промышленной автоматизации, обеспечивая бесконтактное обнаружение металлических объектов. Среди разнообразия предлагаемых решений модель IIT205 от IFM Electronic выделяется комплексом технических и конструктивных особенностей, делающих её предпочтительным выбором для работы в сложных производственных условиях.

Данное устройство демонстрирует повышенные показатели надежности и точности, что особенно важно для применений в отраслях с повышенными требованиями к гигиене и устойчивости к агрессивным средам. Продуманная конструкция и тщательный подбор материалов обеспечивают длительный срок службы даже при интенсивной эксплуатации.

Технические характеристики

Основные параметры

Номинальное расстояние срабатывания датчика составляет 14 миллиметров с рабочим диапазоном 0-11,34 миллиметра, что обеспечивает стабильное обнаружение объектов даже при неидеальных условиях монтажа. Особенностью устройства является применение различных поправочных коэффициентов для разных металлов: сталь (1), нержавеющая сталь (0,7), латунь (0,5), алюминий (0,4), медь (0,3). Это позволяет точно прогнозировать поведение датчика в различных приложениях и условиях эксплуатации.

Электрические характеристики включают рабочее напряжение 10-36 В постоянного тока, потребляемый ток 10 мА при напряжении 24 В. Выходная схема PNP нормально разомкнутого типа с максимальным током нагрузки 100 мА. Частота переключения составляет 100 Гц, что обеспечивает быстрое реагирование в высокоскоростных технологических процессах.

Система защиты

Устройство оснащено комплексом защитных механизмов, включающим защиту от короткого замыкания тактового типа, защиту от перегрузок по току и защиту от переполюсовки. Эти функции значительно повышают надежность работы в условиях промышленной эксплуатации.

Конструктивные особенности

Материалы и исполнение

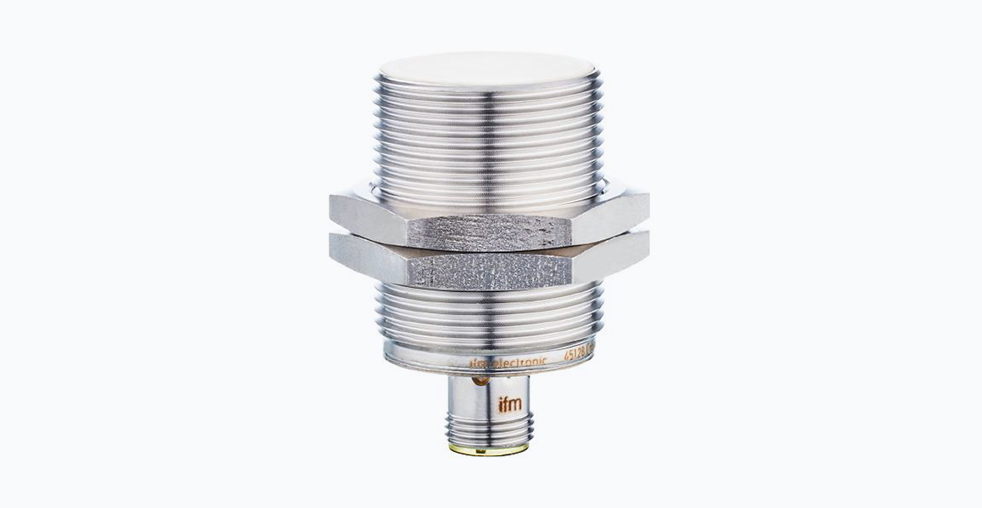

Корпус датчика изготовлен из нержавеющей стали марки 1.4404 (316L), что обеспечивает исключительную коррозионную стойкость в агрессивных средах. Активная поверхность выполнена из PEEK (полиэтерэтеркетона) — высокопрочного полимерного материала, устойчивого к воздействию высоких температур и химических веществ.

Резьбовой корпус размера M30×1,5 с длиной 50 миллиметров позволяет легко интегрировать датчик в существующие системы. Монтаж осуществляется заподлицо, что минимизирует риск механических повреждений и обеспечивает оптимальные рабочие характеристики.

Система подключения и индикации

Датчик использует разъем M12 с позолоченными контактами, что обеспечивает надежное соединение даже в условиях вибрации и повышенной влажности. Встроенная индикация включает четыре светодиода, расположенных под углом 90 градусов, что позволяет визуально контролировать состояние выхода с любого направления.

Эксплуатационные преимущества

Устойчивость к экстремальным условиям

Благодаря степени защиты IP68/IP69K и сертификации COP, датчик выдерживает не только длительное погружение в воду, но и многократную мойку под высоким давлением с использованием моющих средств. Это делает его идеальным решением для пищевой, фармацевтической и химической промышленности, где регулярная санитарная обработка оборудования является обязательной.

Расширенный температурный диапазон от 0 до +100 градусов Цельсия позволяет использовать датчик в приложениях с повышенными термическими нагрузками, где обычные датчики быстро выходят из строя.

Надежность и точность

Увеличенное расстояние срабатывания обеспечивает больший допуск при монтаже и обнаружении объектов. Гистерезис в пределах 3-15% от номинального расстояния срабатывания минимизирует ложные срабатывания при колебаниях положения объекта.

Высокий показатель среднего времени до отказа (1590 лет) свидетельствует об исключительной надежности компонента, что критически важно для непрерывных производственных процессов и автоматизированных линий.

Практическое применение

Пищевая и фармацевтическая промышленность

Благодаря коррозионностойким материалам и высокой степени защиты, IIT205 идеально подходит для применений, связанных с регулярными процессами очистки. Датчик может использоваться для контроля положения клапанов и заслонок, обнаружения наполнения емкостей, позиционирования движущихся частей оборудования. Его конструкция исключает образование застойных зон и обеспечивает простоту очистки.

Машиностроение и робототехника

В условиях металлообрабатывающих производств датчик эффективно выполняет функции обнаружения положения инструмента, контроля наличия заготовок, позиционирования роботизированных манипуляторов. Высокая частота переключения позволяет использовать его в высокоскоростных производственных процессах.

Химическая промышленность

Устойчивость к агрессивным средам позволяет использовать IIT205 в химических производствах для мониторинга положения исполнительных механизмов, контроля уровня металлических емкостей, обнаружения положения клапанов в системах перекачки. Материалы корпуса устойчивы к воздействию большинства химических реагентов.

Особенности монтажа и эксплуатации

Установка и настройка

При монтаже датчика следует учитывать необходимость корректировки расстояния срабатывания для разных материалов с использованием поправочных коэффициентов. Установка заподлицо обеспечивает максимальную защиту от механических повреждений и оптимальные рабочие характеристики. Рекомендуется использовать специализированные монтажные аксессуары для точного позиционирования.

Электромонтаж и подключение

Благодаря защите от переполюсовки датчик устойчив к ошибкам подключения питания. Разъем M12 с позолоченными контактами обеспечивает надежное соединение даже в условиях вибрации. Встроенная индикация состояния упрощает диагностику и настройку системы.

Сравнительный анализ

На рынке представлены аналогичные продукты других производителей, такие как Balluff BES и Pepperl+Fuchs NBN. Однако IIT205 обладает рядом существенных преимуществ, включая расширенную температурную стабильность (0…+100°C против типичных -25…+70°C), превосходную защиту (IP68/IP69K против обычной IP67), использование высококачественных материалов (нержавеющая сталь 1.4404/316L и PEEK), а также дополнительные защитные функции.

Важным отличием является комплексный подход к проектированию, учитывающий особенности работы в сложных промышленных условиях. Это включает не только механическую защиту, но и электронную защиту от различных видов перегрузок.

Заключение

Индуктивный датчик IFM Electronic IIT205 представляет собой надежное и точное решение для обнаружения металлических объектов в условиях промышленной эксплуатации. Его конструктивные особенности, расширенный температурный диапазон и исключительная степень защиты делают его оптимальным выбором для современных производственных систем, где надежность и точность являются критически важными параметрами.

Для инженеров и проектировщиков, разрабатывающих оборудование для пищевой, фармацевтической или химической промышленности, данная модель предлагает сочетание технических характеристик и эксплуатационных качеств, обеспечивающих длительную и стабильную работу в самых требовательных условиях. Универсальность применения и высокий уровень защиты позволяют использовать его в различных отраслях промышленности.
