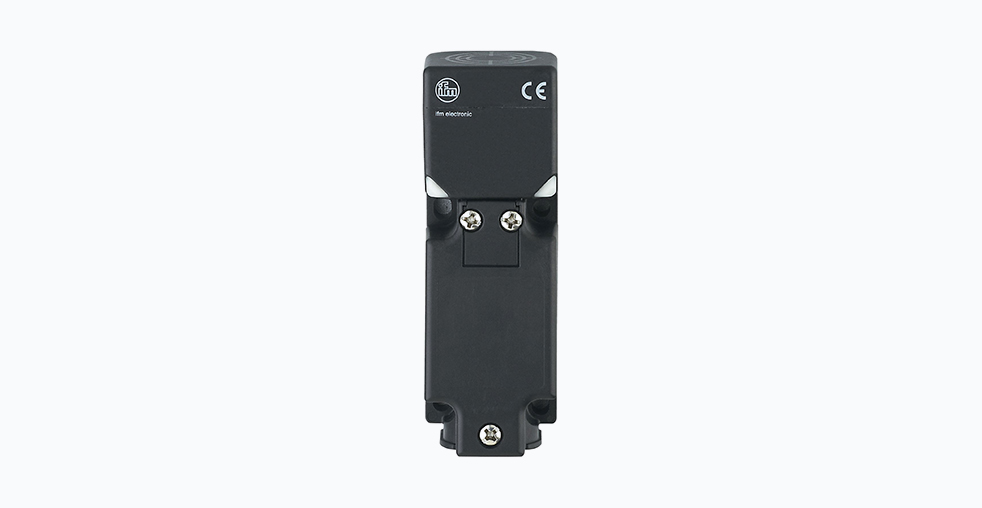

Индуктивный датчик IV5004 от IFM Electronic: обзор и технические характеристики

Введение в индуктивные датчики

В современных промышленных системах автоматизации индуктивные датчики занимают важное место, обеспечивая бесконтактный контроль положения металлических объектов в условиях интенсивной эксплуатации. Среди многообразия предлагаемых решений выделяется модель IV5004 от IFM Electronic — устройство, сочетающее инженерную точность с исключительной надёжностью. Этот датчик предназначен для специалистов, ценящих в оборудовании не только формальные характеристики, но и продуманность мельчайших деталей, позволяющую интегрировать его в самые требовательные технологические процессы.

Индуктивные датчики широко применяются в машиностроении, логистике, пищевом производстве и других отраслях благодаря своей способности работать в условиях запылённости, влажности и вибрации. Они являются ключевым элементом в системах позиционирования, подсчёта и контроля наличия металлических объектов.

Технические характеристики

Технические параметры IV5004 свидетельствуют о серьёзной инженерной работе, стоящей за его созданием. Устройство обладает номинальным расстоянием срабатывания 20 мм с допустимым отклонением ±10%, что обеспечивает стабильность работы даже в условиях производственных вибраций и температурных колебаний. Рабочее расстояние срабатывания составляет от 0 до 16,2 мм, что позволяет точно настраивать зону обнаружения под конкретные технологические задачи.

Важной особенностью для практикующего инженера являются поправочные коэффициенты для различных металлов, позволяющие точно прогнозировать реальное расстояние срабатывания для материалов от углеродистой стали (коэффициент 1.0) до цветных металлов: нержавеющая сталь (0.7), латунь (0.4), алюминий и медь (0.3). Это исключает ошибки при настройке систем, работающих с разнородными металлами.

Конструктивное исполнение

Корпус датчика выполнен из высокопрочного полиамида (PA 6.6), а его активная поверхность дополнительно защищена этим же материалом, что обеспечивает стойкость к механическим воздействиям, агрессивным средам и ультрафиолету. Крепёжные элементы из нержавеющей стали (1.4305/303) гарантируют надёжность фиксации и коррозионную стойкость даже в условиях повышенной влажности или при частых мойках, что критически важно для пищевой, фармацевтической и химической промышленности.

Конструктивной особенностью модели IV5004 является возможность выбора одного из пяти положений чувствительной поверхности. Это существенно упрощает монтаж и настройку, позволяя оптимизировать позиционирование датчика без изменения конструкции всего узла, что экономит время и ресурсы на этапе инсталляции и последующего обслуживания.

Электрическое подключение осуществляется через клеммник для проводов сечением до 2.5 мм² с кабельным вводом M20×1.5, что обеспечивает универсальность и надёжность соединения. Датчик поддерживает как 3-проводную, так и 4-проводную схемы подключения, предлагая гибкость при интеграции в существующие системы управления.

Эксплуатационные преимущества

Для специалиста, проектирующего или обслуживающего автоматизированные системы, ключевое значение имеют не только паспортные данные, но и эксплуатационные преимущества, снижающие риски и затраты на протяжении всего жизненного цикла оборудования.

Исключительная защищённость: степень защиты IP69K (помимо IP68) означает, что датчик предназначен для работы в условиях повышенной влажности, а также выдерживает мойку поверхностей под высоким давлением и с использованием пара, что является стандартом для пищевого и фармацевтического производства.

Интеллектуальная защита электроники: выходная цепь обладает тактовой защитой от короткого замыкания и перегрузки по току. При возникновении аварийной ситуации датчик не выходит из строя, а циклически пытается восстановить работу, экономя время на перезапуске и средства на замене оборудования.

Вибро- и ударопрочность: устройство сертифицировано в соответствии с жёсткими стандартами: виброустойчивость (EN 60068-2-6, 10 g, 10-2000 Гц), ударопрочность (EN 60068-2-27, 30 g, 11 мс) и постоянная ударопрочность (EN 60068-2-29, 40 g, 6 мс, 4000 ударов). Это делает его идеальным выбором для установки на вибрирующее оборудование (прессы, дробилки, станки) или мобильную технику.

Расширенный температурный диапазон: работа в диапазоне от -25°C до +85°C позволяет использовать датчик в неотапливаемых складах, холодильных камер или в цехах с высокой температурой окружающей среды.

Электромагнитная совместимость (ЭMC): высокие показатели ЭMC (устойчивость к электростатическому разряду до 8 кВ, ВЧ излучение 10 В/м и другие) гарантируют стабильную работу в условиях сильных электромагнитных помех, характерных для современных производств.

Сравнение с аналогами

При выборе индуктивного датчика специалисты часто сравнивают продукцию различных производителей. Среди основных конкурентов IV5004 можно отметить датчики серии BES от Balluff, модели XS от Schneider Electric, а также решения от Sick и Omron.

Датчики Balluff BES отличаются схожими характеристиками защиты IP67/IP68 и широким температурным диапазоном, однако степень защиты IP69K встречается реже. Модели Schneider Electric XS предлагают хорошее соотношение цены и качества, но могут уступать в механической прочности. Продукция Sick известна высокой точностью и надёжностью, а датчики Omron часто выделяются расширенным функционалом и дополнительными возможностями диагностики.

Каждый из этих производителей предлагает решения для различных условий эксплуатации, и выбор зависит от конкретных требований технологического процесса.

Сценарии применения

Потенциал IV5004 раскрывается в сложных и ответственных применениях:

Пищевая и перерабатывающая промышленность: контроль положения люков, крышек, деталей транспортеров на линиях, где ежедневная мойка оборудования горячей водой и паром под высоким давлением является стандартной процедурой. Степень защиты IP69K и коррозионностойкие материалы обеспечивают многолетнюю работу в таких условиях.

Автоматизация складов: обнаружение паллет, положения вилочных захватов штабелеров и погрузчиков в условиях низких температур холодильных складов и постоянной вибрации.

Машиностроение и металлообработка: контроль конечных положений тяжёлых механизмов, позиционирование металлических заготовок на мощных прессах и станках, где вибрация и ударные нагрузки являются нормой. Высокая механическая прочность и устойчивость к помехам здесь критически важны.

Робототехника: использование в качестве датчика контроля положения в сочленениях промышленных роботов, где требуется высокая частота отклика (400 Гц) и надёжность в условиях постоянного движения.

Рекомендации по монтажу и эксплуатации

Для максимальной реализации потенциала IV5004 стоит учитывать несколько профессиональных нюансов:

Монтаж заподлицо: благодаря исполнению для монтажа заподлицо с металлической поверхностью, датчик может быть установлен вровень с окружающими металлическими конструкциями, что защищает его от механических повреждений и не уменьшает зону обнаружения.

Учёт материала цели: всегда учитывайте поправочный коэффициент при работе с цветными металлами. Например, для обнаружения алюминиевой детали реальное расстояние срабатывания составит примерно 6 мм (20 мм × 0.3), а для детали из нержавеющей стали — около 14 мм (20 мм × 0.7).

Диагностика и индикация: яркие светодиоды (зелёный — питание, жёлтый — состояние выхода) обеспечивают удобную визуальную диагностику статуса устройства даже в труднодоступных местах монтажа.

Заключение

Индуктивный датчик IV5004 от IFM представляет собой инженерно проработанное решение для задач, где надёжность, точность и устойчивость к суровым условиям эксплуатации являются определяющими факторами. Его характеристики, такие как уникальная степень защиты IP69K, расширенный температурный диапазон, высокая механическая прочность и гибкость монтажа, делают его оптимальным выбором для современных промышленных применений. Для специалиста выбор такого датчика — это инвестиция в бесперебойность работы оборудования, снижение затрат на обслуживание и гарантию долгосрочной надёжности всей технологической системы.

При правильном подборе и монтаже индуктивные датчики способны значительно повысить эффективность и надёжность автоматизированных систем, сократив количество простоев и уменьшив затраты на техническое обслуживание. Модель IV5004 демонстрирует все преимущества современного подхода к проектированию промышленной автоматики, где учитываются не только основные технические параметры, но и особенности реальной эксплуатации в различных отраслях промышленности.
