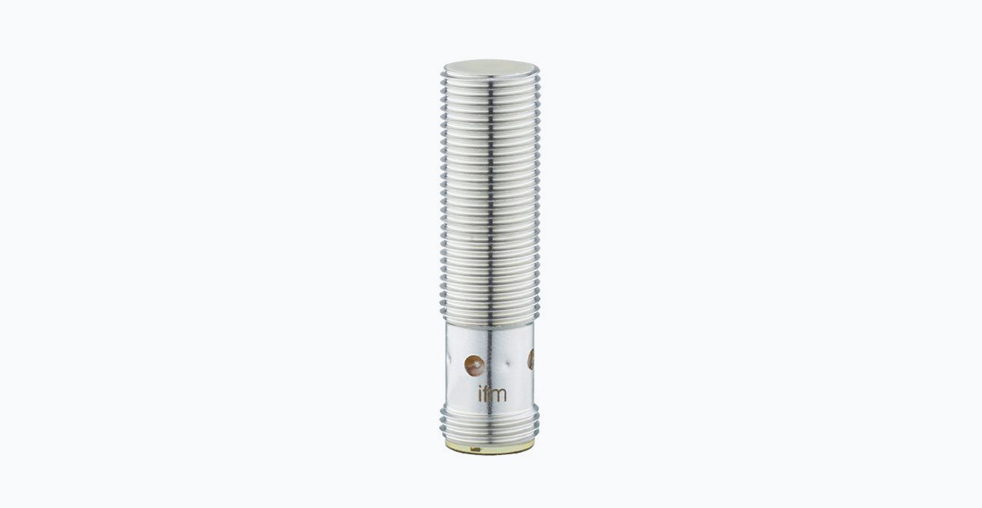

Индуктивный датчик IFM IFT203 для требовательных применений

Введение

В системах промышленной автоматизации индуктивные датчики занимают важное место как устройства бесконтактного контроля. Среди разнообразных моделей особого внимания заслуживает IFM IFT203, разработанный для эксплуатации в условиях, где обычные датчики демонстрируют недостаточную надежность. Конструкция из нержавеющей стали и специализированные технические характеристики делают это устройство оптимальным решением для применений, требующих повышенной устойчивости к агрессивным средам и стабильной работы в экстремальных температурных диапазонах.

Датчик обеспечивает не только обнаружение металлических объектов, но и гарантирует бесперебойность технологических процессов в пищевой, фармацевтической и химической промышленности, где требования к чистоте и коррозионной стойкости оборудования особенно высоки.

Технические характеристики и конструктивные особенности

Ключевые параметры

Принцип действия устройства основан на изменении электромагнитного поля при обнаружении металлических объектов. Номинальное расстояние срабатывания составляет 4 миллиметра, с рабочим расстоянием до 3,25 миллиметра. Электрическое исполнение включает выход PNP с нормально разомкнутым контактом.

Рабочее напряжение варьируется от 10 до 36 В постоянного тока, что обеспечивает совместимость с большинством промышленных систем управления. Ток нагрузки достигает 100 мА, что достаточно для непосредственного управления малыми реле, световыми индикаторами или входами программируемых логических контроллеров. Частота переключения составляет 800 Гц, обеспечивая быстрое реагирование в высокоскоростных применениях.

Материалы и конструкция

Корпус устройства полностью выполнен из нержавеющей стали марки 1.4404 (316L). Этот материал обеспечивает исключительную коррозионную стойкость и соответствует требованиям применений с высокими гигиеническими стандартами.

Активная поверхность изготовлена из PEEK (полиэфирэфиркетона) — высокопрочного полимерного материала, устойчивого к абразивному износу и воздействию агрессивных химических веществ. Крепежные гайки также выполнены из нержавеющей стали, что обеспечивает единообразие материала и предотвращает гальваническую коррозию.

Электрическое подключение осуществляется через стандартный разъем M12, обеспечивающий быстрый монтаж и замену. Контакты разъема позолочены для минимального переходного сопротивления и повышенной надежности соединения.

Защита и надежность

Степень защиты IP69K является ключевой особенностью датчика. Устройство не только пыленепроницаемо и защищено от длительного погружения в воду, но и рассчитано на многократную мойку под высоким давлением и паром.

Защита электроники включает защиту от переполюсовки, короткого замыкания тактового типа и перегрузок по току. Тактовая защита от короткого замыкания означает, что датчик автоматически пытается восстановить работу после устранения неисправности.

Диапазон рабочих температур составляет от 0 до +100 °C, что позволяет использовать устройство вблизи нагревательного оборудования, в горячих цехах или в условиях возможного образования конденсата.

Практическое применение в различных отраслях

Пищевая и питьевая промышленность

В пищевой промышленности датчик IFT203 демонстрирует максимальную эффективность благодаря корпусу из нержавеющей стали 316L и степени защиты IP69K. Эти характеристики обеспечивают устойчивость к ежедневной мойке с использованием агрессивных моющих средств и пара.

Основные применения включают контроль наполнения на линиях розлива для обнаружения металлических крышек или наличия тары, а также позиционирование на конвейере для определения положения металлических элементов упаковки. Устойчивость нержавеющей стали и PEEK к коррозии, вызываемой кислотами, щелочами и соленой средой, предотвращает загрязнение продукции и обеспечивает длительный срок службы оборудования.

Фармацевтическое производство и химическая промышленность

В фармацевтической и химической отраслях критически важны чистота и стойкость к химикатам. Датчик используется для мониторинга оборудования, контроля положения клапанов из нержавеющей стали или заслонок в системах перекачки жидкостей.

Защита механизмов включает обнаружение открытия и закрытия металлических дверок автоклавов или реакторов. Полная герметизация гарантирует, что пары растворителей или агрессивные химические пары не проникнут внутрь датчика, вызывая его отказ.

Общая промышленная автоматизация

Несмотря на гигиенический дизайн, надежность датчика делает его эффективным решением для других применений, где требуется повышенная долговечность. В робототехнике устройство используется для позиционирования захватов и определения наличия инструмента благодаря высокой частоте переключения.

В обработке металлов датчик применяется для обнаружения деталей на станках с ЧПУ, где присутствует масляный туман, стружка и охлаждающие эмульсии.

Особенности монтажа и настройки

Правильная установка обеспечивает максимальную эффективность и долговечность датчика. Корпус устройства позволяет устанавливать его заподлицо с монтажной поверхностью из металла, что защищает активную зону от механических повреждений.

Важной особенностью для проектировщиков является зависимость чувствительности датчика от материала объекта. Производитель предоставляет четкие поправочные коэффициенты для различных материалов.

Для обнаружения объекта из нержавеющей стали эффективное расстояние срабатывания составит примерно 70% от номинального. Эти данные критически важны при проектировании и настройке оборудования.

Четыре светодиода, расположенные под углом 90 градусов, обеспечивают визуальный контроль состояния выхода с любого направления, что упрощает диагностику и наладку.

Дополнительные преимущества и особенности

Помимо основных технических характеристик, датчик предлагает ряд дополнительных преимуществ, которые важны для обеспечения бесперебойности производства.

Показатель Mean Time To Failure составляет 1676 лет, что демонстрирует исключительную надежность компонентов и позволяет прогнозировать низкий процент отказов в течение всего срока службы оборудования.

Цилиндрический корпус M12 × 45 мм и разъем M12 являются отраслевым стандартом, что упрощает интеграцию в существующие системы и обеспечивает совместимость с различными типами оборудования.

Электромагнитная совместимость соответствует строгим стандартам, включая EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6, EN 55011 класс B. Это обеспечивает устойчивую работу в промышленной среде, насыщенной электромагнитными помехами.

Рекомендации по выбору и эксплуатации

При выборе и эксплуатации датчика IFT203 следует учитывать несколько важных факторов. Всегда необходимо учитывать поправочный коэффициент для материала-мишени, поскольку неправильный расчет рабочего расстояния часто приводит к некорректной работе.

Несмотря на сертификацию IP69K, рекомендуется сверяться с рекомендациями производителя оборудования по давлению и температуре мойки для сохранения гарантийных обязательств.

Важно учитывать, что модель IFT203 имеет исполнение PNP NO, что является наиболее распространенным типом выхода в современной автоматизации на транзисторной логике. Необходимо убедиться, что контроллер или реле ожидает сигнал PNP.

Система диагностики с желтым светодиодным индикатором предоставляет информацию о состоянии устройства. Постоянный свет сигнализирует об активации, а мигание может указывать на проблемы с питанием или перегрузку.

Заключение

Индуктивный датчик IFM IFT203 представляет собой инженерное решение, разработанное для работы в сложных условиях, где надежность, долговечность и соответствие гигиеническим нормам являются обязательными требованиями. Его конструктивные особенности и технические характеристики обеспечивают длительную бесперебойную работу, снижение затрат на техническое обслуживание и предотвращение простоев производственного оборудования.

Выбор такого датчика является инвестицией в стабильность технологического процесса и минимизацию рисков. В условиях, где эффективность производства определяется надежностью каждого компонента, IFT203 демонстрирует высокую производительность и соответствие самым строгим промышленным стандартам.
