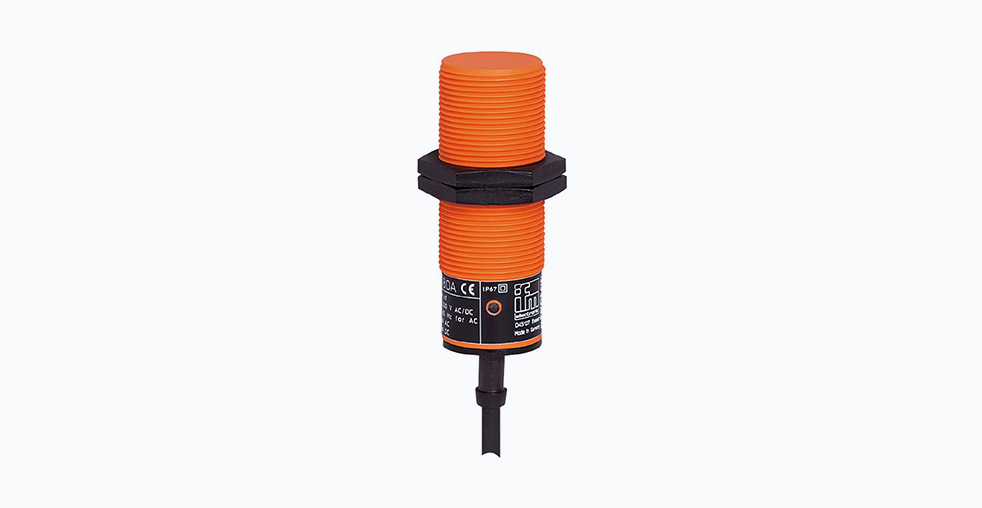

Индуктивный датчик IFM II0104: технические характеристики и применение

Введение

В системах промышленной автоматизации обеспечение бесперебойной работы технологических процессов напрямую зависит от надежности и точности используемых компонентов. Индуктивные датчики занимают особое место среди устройств автоматизации, поскольку выполняют критически важные функции обнаружения металлических объектов, контроля положения и обеспечения безопасности. Модель II0104 от немецкого производителя IFM Electronic представляет собой современное решение, разработанное для эксплуатации в сложных промышленных условиях. Этот датчик демонстрирует высокие показатели стабильности работы при значительных перепадах температур, воздействии вибраций и агрессивных сред, что делает его востребованным в различных отраслях промышленности.

Технические характеристики и конструктивные особенности

Электропитание и выходные параметры

Главной отличительной чертой датчика II0104 является его универсальность в отношении питания. Устройство функционирует в широком диапазоне напряжений от 20 до 250 В, поддерживая как переменный, так и постоянный ток. Такая гибкость позволяет интегрировать датчик в существующие системы энергоснабжения без необходимости установки дополнительных преобразователей напряжения, что значительно сокращает время и затраты на модернизацию оборудования.

Датчик реализован по двухпроводной схеме с нормально-замкнутым выходом, что обеспечивает совместимость с большинством промышленных систем управления. Несмотря на отсутствие встроенной защиты от короткого замыкания и перегрузки по току, конструкция устройства предусматривает устойчивость к высоким пусковым токам. Коммутационный выход выдерживает кратковременную нагрузку до 2200 мА в течение 20 миллисекунд, что особенно важно при работе с индуктивными нагрузками типа катушек реле и контакторов.

Точность обнаружения и материалы исполнения

Номинальное расстояние срабатывания датчика составляет 15 миллиметров с допустимым отклонением ±10%. При проектировании систем автоматизации необходимо учитывать, что гарантированная зона срабатывания находится в диапазоне от 0 до 12,1 миллиметра. Это требование важно для обеспечения точного позиционирования механизмов и исключения ложных срабатываний.

Важной технической особенностью является зависимость чувствительности от материала обнаруживаемого объекта. Датчик калиброван по углеродистой стали, для которой установлен поправочный коэффициент 1. Для других металлов чувствительность изменяется следующим образом:

• Нержавеющая сталь: коэффициент 0,7
• Латунь: коэффициент 0,4
• Алюминий: коэффициент 0,3
• Медь: коэффициент 0,2

Корпус датчика изготовлен из полибутилентерефталата (PBT) — термопластичного материала, отличающегося высокой механической прочностью, устойчивостью к термическому старению и воздействию химически агрессивных веществ. Степень защиты IP67 обеспечивает сохранность внутренних компонентов при воздействии струй воды и временном погружении, что позволяет эксплуатировать устройство в условиях высокой запыленности и влажности.

Температурная стабильность и надежность

Диапазон рабочих температур от -25 до +80 градусов Цельсия позволяет использовать датчик в неотапливаемых производственных помещениях и регионах с экстремальными климатическими условиями. При температурах до +50 градусов Цельсия номинальный ток нагрузки для переменного тока увеличивается до 350 мА, что свидетельствует о продуманной тепловой конструкции силовой части устройства.

Показатель среднего времени наработки на отказ составляет 607 лет, что подтверждает исключительную надежность компонентов и качество сборки. Этот расчетный параметр, определенный в соответствии с международными стандартами надежности, позволяет инженерам точно оценивать жизненный цикл оборудования при проектировании автоматизированных систем.

Практическое применение в промышленности

Отраслевые решения

Универсальность и надежность датчика II0104 обеспечивают его широкое применение в различных отраслях промышленности:

Автомобильное производство: используется в сборочных линиях для контроля наличия металлических компонентов, определения положения деталей в процессе сборки и подсчета изделий на конвейерных лентах. Большое расстояние срабатывания позволяет размещать датчик на безопасном расстоянии от перемещаемых объектов, уменьшая риск механических повреждений.

Металлообрабатывающая промышленность: применяется в станках с ЧПУ для контроля положения инструмента, обнаружения деталей в палетах и фиксации конечных положений подвижных элементов. Устойчивость к вибрациям и воздействию смазывающе-охлаждающих жидкостей обеспечивает стабильность работы в условиях интенсивного производства.

Логистика и складское хозяйство: служит для позиционирования грузовых платформ, контроля наличия палет и предотвращения столкновений в системах управления кранами и подъемными устройствами. Широкий диапазон питающего напряжения позволяет легко интегрировать датчик в существующие системы электропитания складского оборудования.

Пищевая промышленность: благодаря степени защиты IP67 и химической стойкости корпуса, датчик может использоваться в условиях повышенной влажности и периодической мойки оборудования, хотя для непосредственного контакта с пищевыми продуктами требуются специализированные исполнения.

Рекомендации по установке и эксплуатации

Для обеспечения оптимальной работы датчика следует учитывать следующие практические аспекты:

При монтаже необходимо обеспечить отсутствие металлических предметов в зоне чувствительности датчика, кроме непосредственно обнаруживаемых объектов. Минимальное расстояние до любого металлического объекта должно составлять не менее трехкратного номинального расстояния срабатывания.

Для объектов из цветных металлов требуется корректировка расстояния срабатывания с учетом поправочного коэффициента. Например, для алюминиевого объекта эффективное расстояние обнаружения снижается до 4,5 миллиметра.

При проектировании электрических цепей рекомендуется использовать быстродействующие предохранители номиналом не более 2 А для защиты от возможных коротких замыканий.

После возникновения аварийных ситуаций в цепи нагрузки, таких как короткое замыкание, производитель рекомендует выполнять проверку функциональности датчика для обеспечения долговременной надежности системы.

Встроенный светодиодный индикатор желтого цвета обеспечивает визуальный контроль состояния выхода, значительно упрощая процесс диагностики и наладки оборудования без использования дополнительного измерительного оборудования.

Заключение

Индуктивный датчик IFM II0104 представляет собой современное промышленное решение, сочетающее техническую совершенство с практической ориентированностью. Универсальность электропитания, прочная конструкция и предсказуемые характеристики делают его надежным компонентом для построения ответственных систем автоматизации.

Для инженеров и проектировщиков выбор данного датчика означает снижение рисков, связанных с отказами оборудования, упрощение процесса проектирования благодаря широкому диапазону напряжений и минимизацию затрат на техническое обслуживание в течение всего жизненного цикла системы. Высокий показатель MTTF и качественные материалы корпуса свидетельствуют о том, что устройство предназначено для длительной бесперебойной работы в условиях реального производства.

В контексте растущих требований к эффективности и автоматизации производственных процессов такие устройства, как II0104, становятся ключевыми элементами, обеспечивающими стабильность и предсказуемость работы промышленного оборудования. Их технические характеристики и надежность соответствуют современным стандартам промышленной автоматизации и позволяют создавать системы, способные работать в самых сложных условиях.
