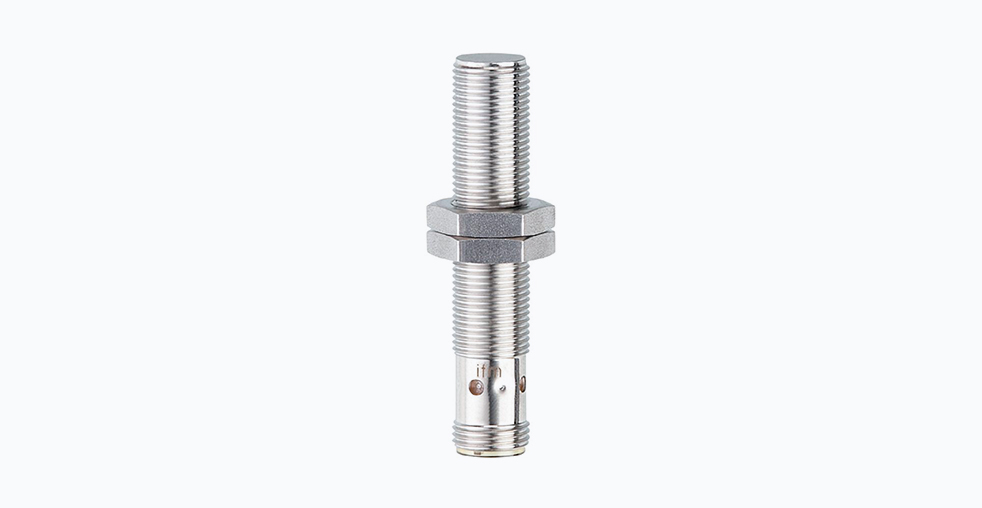

Индуктивный датчик положения IF503A от IFM Electronic для экстремальных условий

Введение

В современных промышленных системах автоматизации надежные и точные датчики положения играют критически важную роль. Среди многообразия предлагаемых решений индуктивный датчик IF503A от IFM Electronic выделяется своими уникальными характеристиками и конструктивными особенностями. Этот датчик предназначен для работы в сложных условиях, где требуются высокая надежность, устойчивость к внешним воздействиям и точность измерений.

Индуктивные датчики широко применяются в промышленности благодаря бесконтактному принципу действия, что обеспечивает долговечность и отсутствие механического износа. Они обнаруживают металлические объекты без физического контакта, что особенно важно в условиях вибраций, загрязнений и экстремальных температур.

Технические характеристики IF503A

Основные параметры

• Принцип действия: Индуктивный
• Тип датчика: Бесконтактный
• Электрическое исполнение: PNP
• Функция выходного сигнала: НО (нормально открытый)
• Номинальное расстояние срабатывания: 3 мм
• Рабочее расстояние срабатывания: 0–2,4 мм

Электрические характеристики

• Рабочее напряжение: 10–36 VDC
• Потребление тока: менее 20 мА
• Ток нагрузки: 100 мА
• Падение напряжения: менее 2,5 В
• Частота переключения: 100 Гц
• Защита от переполюсовки: Да
• Защита от короткого замыкания: Тактовая
• Индикация состояния: Светодиодный индикатор

Конструктивные особенности

• Корпус: Цельнометаллический из нержавеющей стали (1.4301/304 или 1.4404/316L)
• Форм-фактор: Цилиндрический с резьбой M12 × 1
• Длина корпуса: 60 мм
• Диаметр корпуса: 12 мм
• Способ монтажа: Установка заподлицо
• Электрическое подключение: Разъем M12 с позолоченными контактами
• Масса: приблизительно 35 г

Условия эксплуатации

• Рабочая температура: -40…+60 °C
• Температура хранения: -40…+85 °C
• Степень защиты: IP67 (вне взрывоопасной зоны: IP65, IP67, IP68, IP69K)
• Взрывозащита: ATEX II 3D/3G
• Стойкость к вибрации: 10–55 Гц, амплитуда 1 мм
• Стойкость к ударам: 100 м/с², длительность 11 мс

Конструктивные преимущества

Цельнометаллический корпус

Одной из ключевых особенностей IF503A является его цельнометаллический корпус из нержавеющей стали. Это решение обеспечивает повышенную механическую прочность — корпус выдерживает давление до 100 бар в области активной поверхности. Материалы 1.4301/304 и 1.4404/316L обеспечивают устойчивость к воздействию агрессивных сред, включая кислоты, щелочи и растворители. Металлический корпус эффективно рассеивает тепло и обеспечивает стабильную работу в широком диапазоне температур.

Увеличенное расстояние срабатывания

Благодаря специальной конструкции, датчик обладает увеличенным расстоянием срабатывания — 3 мм, с рабочим диапазоном до 2,4 мм. Это позволяет обеспечить надежное обнаружение объектов даже в условиях вибраций и смещений. Увеличенный зазор между датчиком и объектом обнаружения снижает риск механического повреждения и упрощает монтаж.

Позолоченные контакты

Использование позолоченных контактов в разъеме M12 обеспечивает снижение переходного сопротивления, что улучшает качество электрического соединения. Позолота обеспечивает повышенную стойкость к окислению, гарантируя надежность соединения в условиях повышенной влажности. Это решение увеличивает количество циклов подключения и отключения без деградации параметров, что особенно важно в промышленных условиях, где оборудование часто перенастраивается.

Взрывозащищенное исполнение и сертификация

Сертификация ATEX

IF503A имеет маркировку взрывозащиты для пылевых сред: Ex II 3D Ex tc IIIC T85°C Dc и для газовых сред: II 3G Ex nA IIC T6 Gc X. Это позволяет использовать датчик во взрывоопасных зонах, где присутствуют горючие газы, пары и пыль. Для соблюдения требований взрывозащиты необходимо использовать соответствующие разъемы IFM.

Степень защиты IP

Базовая степень защиты IP67 гарантирует полную защиту от пыли и защиту от кратковременного погружения в воду на глубину до 1 метра в течение 30 минут. При использовании вне взрывоопасных зон датчик также соответствует стандартам IP65, IP68 и IP69K, что расширяет возможности его применения в различных отраслях промышленности, включая пищевую и химическую.

Электромагнитная совместимость и надежность

Электромагнитная совместимость

IF503A соответствует строгим требованиям электромагнитной совместимости: ESD (EN 61000-4-2): 4 кВ CD / 8 кВ AD, ВЧ излучение (EN 61000-4-3): 10 В/м, Burst (EN 61000-4-4): 2 кВ, ВЧ проводимость (EN 61000-4-6): 10 В. Это обеспечивает стабильную работу датчика в промышленных условиях с высоким уровнем электромагнитных помех.

Показатель надежности

Среднее время наработки на отказ для IF503A составляет 1258 лет, что свидетельствует о высокой надежности компонента. Это значение рассчитано на основе интенсивности отказов и подтверждает долговечность датчика.

Практические аспекты применения

Поправочные коэффициенты для различных материалов

Индуктивные датчики калиброваны для стали, но могут использоваться и для других материалов. Для IF503A поправочные коэффициенты составляют: нержавеющая сталь: 0,7, латунь: 0,4, алюминий: 0,3, медь: 0,1. Это означает, что для цветных металлов расстояние срабатывания уменьшается. Например, для алюминия эффективное расстояние срабатывания составит 3 мм × 0,3 = 0,9 мм.

Гистерезис

Гистерезис датчика составляет 1–20% от расстояния срабатывания. Это предотвращает ложные срабатывания при колебаниях положения объекта вблизи точки переключения. Значение гистерезиса зависит от конкретных условий эксплуатации и материала объекта обнаружения.

Особенности монтажа

Установка заподлицо позволяет монтировать датчик в металлические конструкции без потери чувствительности. В комплект поставки входят две гайки из нержавеющей стали для удобства монтажа. При монтаже необходимо обеспечить соответствие рекомендациям производителя по зазорам и материалам монтажной поверхности.

Сравнение с аналогами

IF503A отличается расширенным температурным диапазоном и предназначен для применений, где требуется минимальный размер корпуса и взрывозащита категорий 3G и 3D.

Рекомендации по применению

Области применения

Химическая промышленность: мониторинг положения клапанов и заслонок во взрывоопасных зонах. Пищевая промышленность: обнаружение металлических объектов в условиях интенсивной мойки оборудования. Нефтегазовая отрасль: контроль положения оборудования на платформах и перерабатывающих заводах. Машиностроение: позиционирование деталей и инструментов в автоматизированных системах. Энергетика: контроль положения механизмов в условиях высоких температур и вибраций.

Советы по эксплуатации

Правильный подбор разъемов: для сохранения взрывозащищенных характеристик используйте только совместимые разъемы. Учет материала объекта: при работе с цветными металлами корректируйте расстояние срабатывания с помощью поправочных коэффициентов. Проверка защиты: регулярно проверяйте целостность корпуса и соединений для обеспечения степени защиты IP67. Избегайте механических нагрузок: не превышайте допустимое давление на активную поверхность. Обеспечьте правильное подключение: соблюдайте полярность и требования к питающему напряжению. Регулярное техническое обслуживание: проводите периодическую проверку работоспособности в соответствии с рекомендациями производителя.

Заключение

Индуктивный датчик IF503A от IFM Electronic представляет собой технически совершенное решение для промышленных применений, где требуются надежность, точность и устойчивость к экстремальным условиям. Его цельнометаллический корпус, взрывозащищенное исполнение и высокие технические характеристики делают его оптимальным выбором для специалистов, ценящих качество и долговечность компонентов.

Благодаря сертификации ATEX и высокой степени защиты IP, IF503A может использоваться в различных отраслях промышленности, обеспечивая безопасную и эффективную работу автоматизированных систем. Для инженеров и технических специалистов IF503A предлагает комплексное решение, сочетающее передовые технологии с продуманной конструкцией.

Его применение позволяет повысить надежность промышленных процессов, снизить затраты на техническое обслуживание и обеспечить соответствие строгим требованиям безопасности. Широкий температурный диапазон и устойчивость к агрессивным средам расширяют возможности применения этого датчика в самых требовательных отраслях промышленности.
