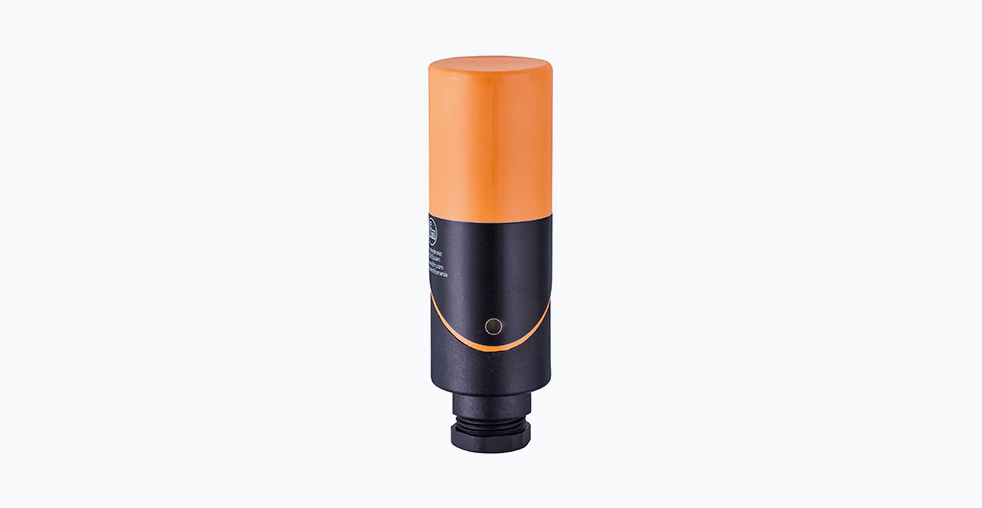

Индуктивный датчик приближения IFM IB5133

Индуктивные датчики приближения являются ключевыми компонентами в системах промышленной автоматизации, обеспечивая бесконтактное обнаружение металлических объектов. Модель IB5133 от немецкого производителя ifm electronic представляет собой цилиндрический индуктивный датчик, разработанный для применения в сложных промышленных условиях.

Технические характеристики и конструктивные особенности

Датчик IFM IB5133 отличается прочной конструкцией. Его корпус выполнен из полибутилентерефталата (PBT), что обеспечивает устойчивость к воздействию масел, охлаждающих жидкостей и химически агрессивных веществ. Устройство соответствует степени защиты IP65, что гарантирует его полную защиту от пыли и струй воды под любым углом.

Ключевые технические параметры включают:

• Рабочее напряжение: 10-36 В постоянного тока
• Выходной сигнал: программируемый PNP (НО/НЗ)
• Максимальный ток нагрузки: 200 мА
• Частота переключения: 350 Гц
• Номинальная дистанция срабатывания: 30 мм
• Температурный диапазон работы: от -25°C до +80°C

Особенностью датчика является поворотная на 90° клеммная коробка, которая упрощает монтаж и подключение в ограниченном пространстве. Встроенный светодиодный индикатор обеспечивает визуализацию состояния устройства и упрощает процесс диагностики.

Принцип работы и особенности обнаружения

Индуктивные датчики работают по принципу генерации электромагнитного поля. При внесении металлического объекта в зону обнаружения происходят изменения в этом поле, которые регистрируются чувствительным элементом датчика. Особенностью модели IB5133 является возможность обнаружения различных типов металлов с учетом поправочных коэффициентов.

Поправочные коэффициенты для различных материалов:

Эти коэффициенты важно учитывать при настройке системы, так как эффективное расстояние срабатывания уменьшается в зависимости от материала объекта обнаружения.

Сравнение с аналогами других производителей

На рынке промышленных датчиков позиционирование IB5133 можно сравнить с аналогичными моделями других производителей:

Sick IME18-30BPS-ZW1: немецкий производитель предлагает аналогичное решение с сравнимой дистанцией обнаружения и защитой IP67, однако без программируемого выхода.

Omron E2E-X30MD1: японский производитель предоставляет датчик с аналогичными характеристиками, но с меньшей частотой переключения (250 Гц) и фиксированным типом выхода.

Pepperl+Fuchs NJ30+U3+N1: еще один немецкий производитель, чье решение предлагает сравнимые характеристики, но с меньшим рабочим температурным диапазоном (-25°C до +70°C).

Области применения

Благодаря своим техническим характеристикам, IB5133 находит применение в различных отраслях промышленности:

Автомобильное производство: контроль положения деталей на конвейерных линиях, обнаружение металлических компонентов в зонах сварки и окраски.

Пищевая промышленность: использование на линиях розлива и упаковки, где требуется устойчивость к частой мойке и агрессивным средам.

Логистика и складские системы: подсчет металлических изделий, контроль положения грузов на конвейерных лентах.

Химическая промышленность: работа в условиях возможного воздействия химических реагентов и агрессивных сред.

Рекомендации по монтажу и эксплуатации

Для обеспечения оптимальной работы датчика рекомендуется:

• Учитывать поправочные коэффициенты при работе с цветными металлами
• Обеспечивать минимальный зазор между датчиками при групповой установке
• Избегать механических напряжений корпуса при монтаже
• Регулярно проверять чистоту рабочей поверхности датчика
• Соблюдать рекомендации производителя по подключению электрических цепей

Срок службы устройства составляет более 10 лет при соблюдении условий эксплуатации, что делает его экономически эффективным решением для промышленных предприятий.

Датчик IFM IB5133 представляет собой надежное решение для промышленной автоматизации, сочетающее в себе высокие технические характеристики, прочное исполнение и широкий диапазон применения. Его конструктивные особенности и программная гибкость позволяют интегрировать устройство в различные технологические процессы, обеспечивая точное и надежное обнаружение металлических объектов в сложных промышленных условиях.
