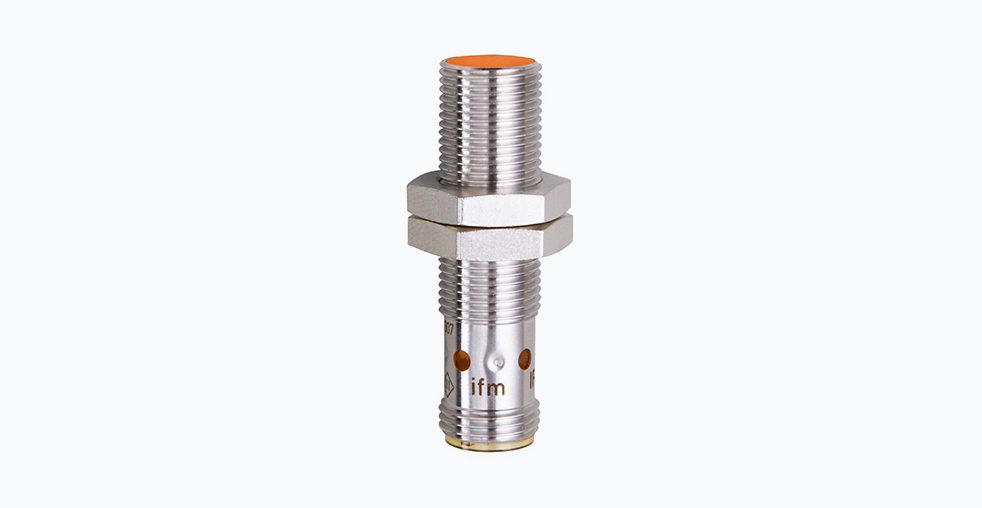

Индуктивный датчик приближения IFS204 от IFM Electronic

Введение

В системах промышленной автоматизации индуктивные датчики занимают важное место как устройства бесконтактного обнаружения металлических объектов. Модель IFS204 представляет собой цилиндрический датчик с резьбой M12, разработанный для работы в различных производственных условиях. Данное устройство демонстрирует сочетание проверенных технических решений и современных технологий, обеспечивающих стабильность работы в сложных промышленных средах.

Принцип действия индуктивных датчиков

Индуктивные датчики функционируют на основе изменения электромагнитного поля, создаваемого катушкой индуктивности. При появлении металлического объекта в зоне чувствительности возникают вихревые токи, что приводит к изменению параметров колебательного контура и срабатыванию датчика. Основное преимущество такой технологии — отсутствие механического контакта, что значительно повышает надежность и срок службы устройства по сравнению с механическими концевыми выключателями.

Технические характеристики

Электрические параметры

Датчик IFS204 работает от постоянного напряжения 10-30 В, что соответствует стандартным значениям для промышленного оборудования. Потребляемый ток не превышает 10 мА, что свидетельствует о низком энергопотреблении. Выходной канал построен по PNP-топологии с нормально разомкнутым контактом, что обеспечивает совместимость с большинством программируемых логических контроллеров.

Основные электрические характеристики:

• Рабочее напряжение: 10-30 В DC
• Потребляемый ток: < 10 мА
• Тип выхода: PNP, NO
• Максимальный ток нагрузки: 100 мА
• Частота переключения: 700 Гц
• Защита от короткого замыкания: Есть
• Защита от переполюсовки: Есть

Геометрические и механические параметры

Номинальное расстояние срабатывания составляет 4 мм для стандартной стали. Фактическое рабочее расстояние зависит от материала объекта и условий монтажа. Корпус выполнен из латуни с гальваническим покрытием из белой бронзы, что обеспечивает коррозионную стойкость. Чувствительная поверхность изготовлена из полибутилентерефталата (PBT), обладающего высокой механической прочностью и стойкостью к химическим воздействиям.

Габаритные размеры:

• Диаметр корпуса: 12 мм
• Длина: 45 мм
• Тип резьбы: M12×1
• Вес: 24,7 грамма

Поправочные коэффициенты для различных материалов

Чувствительность датчика зависит от электромагнитных свойств материала объекта. Поправочные коэффициенты:

• Сталь конструкционная: 1,0
• Нержавеющая сталь: 0,7
• Латунь: 0,5
• Алюминий: 0,4
• Медь: 0,3

Сравнительный анализ с аналогами

При выборе индуктивных датчиков специалисты рассматривают несколько производителей, предлагающих продукцию с аналогичными характеристиками. IFS204 находится в одном классе с продукцией ведущих производителей промышленной автоматизации. Отличительными особенностями являются материал корпуса и конкретные значения температурного диапазона.

Эксплуатационные характеристики

Температурный режим

Датчик сохраняет работоспособность в диапазоне температур от -25°C до +70°C. При температурах, близких к граничным значениям, возможно незначительное изменение расстояния срабатывания, что обусловлено физическими свойствами материалов.

Степень защиты

Степень защиты IP67 означает полную защиту от проникновения пыли и возможность кратковременного погружения в воду на глубину до 1 метра. Это позволяет использовать датчик в условиях повышенной запыленности, влажности и при наличии жидкостей в рабочей зоне.

Электромагнитная совместимость

Устройство соответствует требованиям стандартов электромагнитной совместимости:

• Устойчивость к электростатическому разряду: 4 кВ
• Устойчивость к импульсным помехам: 2 кВ
• Устойчивость к высокочастотным помехам: 10 В/м

Особенности монтажа и эксплуатации

Способы установки

Датчик поддерживает установку заподлицо и не заподлицо. Установка заподлицо позволяет монтировать устройство в металлические конструкции без потери чувствительности. При монтаже нескольких датчиков вблизи друг от друга необходимо соблюдать минимальные расстояния между ними для предотвращения взаимного влияния.

Подключение и индикация

Используется стандартный 4-контактный разъем M12. Цветовая маркировка проводов соответствует общепринятым стандартам: коричневый — питание +, синий — питание -, черный — выходной сигнал. Встроенный светодиодный индикатор желтого цвета обеспечивает визуальный контроль состояния датчика.

Настройка и диагностика

Благодаря аналоговому характеру работы, датчик не требует программной настройки. Диагностика работоспособности осуществляется по светодиодной индикации и контролю выходного сигнала.

Области применения

IFS204 применяется в различных отраслях промышленности:

Обрабатывающее производство: контроль положения инструмента в станках с ЧПУ, обнаружение деталей в зоне обработки, определение конечных положений подвижных механизмов.

Автомобильная промышленность: контроль наличия деталей на конвейерных линиях, позиционирование роботизированных манипуляторов, контроль закрытия дверей и защитных ограждений.

Пищевая промышленность: обнаружение металлических крышек и емкостей, контроль заполнения оборудования, мониторинг положения дозирующих устройств.

Логистика и складское хозяйство: подсчет товаров на транспортерных лентах, контроль положения грузоподъемных механизмов, обнаружение паллет и контейнеров.

Рекомендации по выбору и применению

При выборе индуктивного датчика IFS204 следует учитывать:

• Материал обнаруживаемых объектов
• Требуемое расстояние срабатывания
• Условия окружающей среды
• Требования к скорости срабатывания
• Особенности монтажа

Для обеспечения надежной работы рекомендуется проводить периодическую проверку расстояния срабатывания и чистку чувствительной поверхности от загрязнений.

Заключение

Индуктивный датчик IFS204 от IFM Electronic представляет собой надежное решение для промышленных применений, требующих бесконтактного обнаружения металлических объектов. Сочетание стандартных присоединительных размеров, высокой степени защиты и устойчивости к промышленным помехам делает его универсальным компонентом для систем автоматизации.

Технические характеристики устройства соответствуют современным требованиям промышленного оборудования, а проверенная конструкция обеспечивает длительный срок службы даже в сложных условиях эксплуатации. При правильном выборе и монтаже датчик демонстрирует стабильную работу и высокую надежность.
