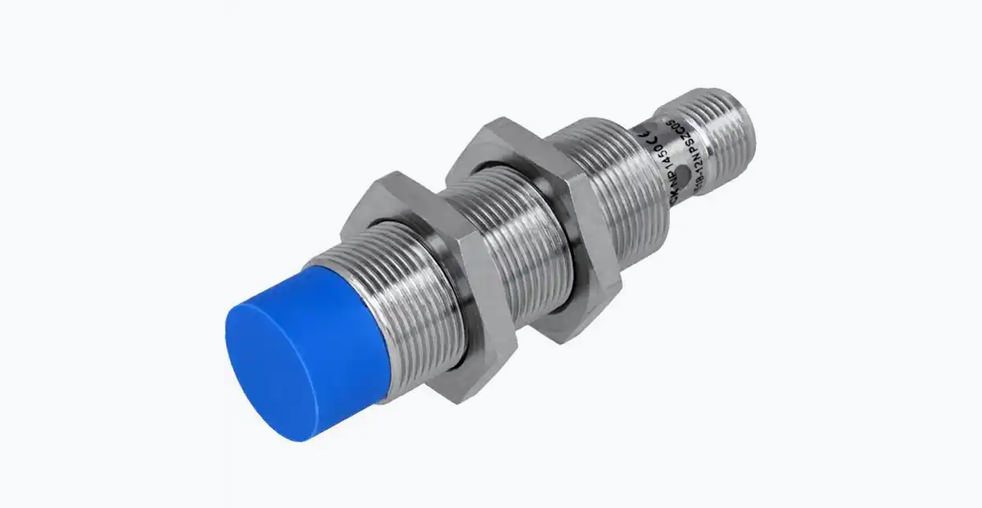

Индуктивный датчик SICK IME18-12NPOZC0S для промышленных применений
Введение
В современных промышленных системах автоматизации точное и надежное обнаружение металлических объектов является критически важной задачей. Индуктивные датчики серии IME от компании SICK представляют собой передовое решение, сочетающее в себе немецкую инженерную мысль и практичность применения в суровых промышленных условиях. Среди них выделяется модель IME18-12NPOZC0S — устройство, которое заслуживает пристального внимания специалистов благодаря своим техническим характеристикам и конструктивным особенностям. Этот датчик выполняет свою функцию с высочайшей степенью надежности и точности, что особенно важно в ответственных применениях.
Технические характеристики и конструктивные особенности
Датчик IME18-12NPOZC0S относится к индуктивным датчикам приближения, предназначенным для бесконтактного обнаружения металлических объектов. Его ключевые параметры сформированы с учетом требований современных промышленных систем.
Основные технические характеристики:
- Номинальное расстояние переключения: 12 мм
- Тип выхода: PNP, нормально закрытый
- Рабочее напряжение: 12–24 В постоянного тока
- Корпус: Резьбовой, M18×1, металлический
- Степень защиты: IP67
- Частота переключения: До 1000 Гц
- Подключение: Разъем M12×1 и кабель
- Рабочая температура: от -25°C до +75°C
- Потребляемый ток: не более 15 мА
- Защита от обратной полярности: имеется
- Защита от короткого замыкания: имеется
- Индикация состояния: светодиодный индикатор
Конструктивные преимущества:
Металлический корпус обеспечивает повышенную механическую прочность и устойчивость к вибрациям, что критически важно в тяжелых промышленных условиях. Конструкция с выступающим монтажом позволяет осуществлять обнаружение объектов с большим расстоянием по сравнению с датчиками для монтажа заподлицо.
Защита от короткого замыкания и переполюсовки значительно повышает надежность системы в целом, предотвращая повреждения при ошибках подключения или внештатных ситуациях в электрических цепях.
Сравнение с аналогами других производителей
Характеристика | SICK IME18-12NPOZC0S | Omron E2E-X18MF1 | Pepperl+Fuchs NJ18+U1+N | IFM IM5183 |
---|---|---|---|---|
Тип монтажа | Выступающий | Выступающий | Универсальный | Выступающий |
Тип выхода | PNP, НЗ | PNP, НО/НЗ | PNP, НО | PNP, НЗ |
Материал корпуса | Металл | Нерж. сталь | Латунь | Нерж. сталь |
Расстояние срабатывания | 12 мм | 8 мм | 15 мм | 12 мм |
Степень защиты | IP67 | IP67 | IP68 | IP69K |
Рабочая температура | -25°C…+75°C | -25°C…+70°C | -25°C…+85°C | -25°C…+85°C |
Принцип действия и уникальные особенности
Принцип действия индуктивного датчика основан на генерации электромагнитного поля и анализе изменений, вызванных внесением в него металлического объекта. Однако IME18-12NPOZC0S отличается тем, что обеспечивает стабильное расстояние срабатывания даже в условиях производственных помех. Это достигнуто за счет применения специализированной схемы обработки сигнала, которая компенсирует влияние температуры, влажности и электромагнитных помех.
Важной особенностью является увеличенное расстояние срабатывания, характерное для некоторых моделей серии IME. Это означает, что номинальное расстояние в 12 мм может быть увеличено для определенных типов металлов и условий эксплуатации, что предоставляет инженерам дополнительный запас по настройке системы.
Технология работы основана на генерации высокочастотного электромагнитного поля катушкой, расположенной в передней части датчика. Когда металлический объект попадает в это поле, в нем возникают вихревые токи, что приводит к изменению амплитуды колебаний генератора. Это изменение фиксируется электронной схемой, которая формирует выходной сигнал.
Практическое применение и сценарии использования
Благодаря своим характеристикам, датчик IME18-12NPOZC0S находит применение в различных отраслях промышленности:
- Автоматизированные производственные линии: Точное обнаружение положения деталей и инструментов в станках ЧПУ, роботизированных комплексах и сборочных линиях. Используется для контроля наличия инструмента в револьверной головке, определения положения суппортов и шпинделей.
- Системы упаковки и логистики: Контроль наличия металлических крышек, заклепок или элементов тары на конвейерных лентах. Применяется для подсчета продукции, контроля заполнения упаковки и позиционирования изделий.
- Обрабатывающая промышленность: Мониторинг положения металлических заготовок, деталей и механизмов в условиях повышенной запыленности и влажности. Используется в металлообработке, литейном производстве, гальванических цехах.
- Автомобильная промышленность: Контроль положения деталей на сборочных линиях, обнаружение наличия компонентов, мониторинг работы роботизированных систем сварки и сборки.
- Пищевая промышленность: Обнаружение металлических элементов в оборудовании, контроль положения механизмов розлива и упаковки, где требуется устойчивость к мойке под давлением.
В отличие от оптических датчиков, IME18-12NPOZC0S нечувствителен к загрязнениям, пыли, дыму или изменению освещенности, что делает его предпочтительным выбором для сложных производственных сред.
Преимущества для инженера и эксплуатационные плюсы
С точки зрения специалиста, занимающегося проектированием и обслуживанием промышленных систем, датчик IME18-12NPOZC0S предлагает ряд существенных преимуществ:
- Надежность и долговечность: Металлический корпус и степень защиты IP67 обеспечивают работу в условиях воздействия масел, охлаждающих жидкостей и механических воздействий. Средний срок службы составляет более 10 миллионов циклов срабатывания.
- Простота интеграции: Стандартный резьбовой размер M18 и подключение через разъем M12 упрощают процесс монтажа и замены устройства. Совместимость с большинством промышленных разъемов и соединителей.
- Высокая частота переключения: До 1000 Гц позволяет использовать датчик в высокоскоростных приложениях, таких как обнаружение мелких деталей на быстро движущихся конвейерах со скоростью до нескольких метров в секунду.
- Защита от ошибок: Наличие защиты от короткого замыкания и переполюсовки снижает риск выхода из строя при ошибочном подключении или авариях в цепи. Автоматическое отключение при перегрузке с последующим самовосстановлением.
- Температурная стабильность: Рабочий диапазон от -25°C до +75°C позволяет использовать датчик в неотапливаемых цехах или в условиях меняющегося климата. Температурный дрейф не превышает 10% от номинального расстояния срабатывания.
- Универсальность обнаружения: Эффективно работает с различными типами металлов включая сталь, нержавеющую сталь, алюминий, медь и латунь. Для ферромагнитных материалов обеспечивает максимальное расстояние срабатывания.
Рекомендации по монтажу и эксплуатации
Для достижения максимальной эффективности и долговечности датчика следует учитывать несколько практических аспектов:
- Выравнивание: При монтаже обеспечивайте правильное взаимное расположение датчика и объекта обнаружения. Непараллельность может сократить реальное расстояние срабатывания. Рекомендуемый угол отклонения не должен превышать 5 градусов.
- Материал объекта: Помните, что расстояние срабатывания может варьироваться в зависимости от типа металла. Поправочные коэффициенты для различных материалов: сталь — 1.0, нержавеющая сталь — 0.7-0.9, латунь — 0.4-0.5, алюминий — 0.3-0.4, медь — 0.3-0.4.
- Внешние помехи: Несмотря на защищенность, рекомендуется избегать прокладки кабеля датчика в одном лотке с силовыми проводами. Минимальное расстояние до силовых кабелей должно составлять не менее 100 мм.
- Регулярная проверка: В рамках планового технического обслуживания рекомендуется проверять расстояние срабатывания и чистоту чувствительной поверхности датчика. Периодичность проверки зависит от условий эксплуатации: в нормальных условиях — каждые 6 месяцев, в тяжелых условиях — каждые 3 месяца.
- Монтажные рекомендации: При установке нескольких датчиков рядом необходимо соблюдать минимальные расстояния между ними чтобы избежать взаимного влияния. Для датчиков M18 с выступающим монтажом минимальное расстояние между соседними датчиками должно быть не менее 36 мм.
Техническое обслуживание и диагностика
Правильное техническое обслуживание позволяет значительно увеличить срок службы датчика и обеспечить стабильность его работы:
- Визуальный контроль: Регулярно проверяйте целостность корпуса, состояние кабеля и разъемов. Убедитесь в отсутствии механических повреждений и следов коррозии.
- Очистка поверхности: Очищайте чувствительную поверхность датчика от загрязнений, металлической стружки и пыли. Используйте мягкие чистящие средства, не содержащие абразивных частиц.
- Проверка работоспособности: Для проверки используйте контрольный металлический объект известных размеров. Измерьте фактическое расстояние срабатывания и сравните с паспортными значениями.
- Диагностика неисправностей: При возникновении проблем проверьте напряжение питания, целостность кабеля, правильность подключения. Индикатор состояния на датчике позволяет быстро определить его работоспособность.
Заключение
Индуктивный датчик SICK IME18-12NPOZC0S представляет собой образец инженерной мысли, ориентированный на потребности современных промышленных предприятий. Его характеристики, такие как выступающий монтаж, металлический корпус, защита от переполюсовки и короткого замыкания, а также высокая частота переключения, делают его надежным выбором для ответственных применений. Для специалиста именно эти детали — гарантия того, что система будет работать стабильно и без сбоев даже в самых сложных условиях.
Датчик демонстрирует оптимальное соотношение технических характеристик, надежности и стоимости в своем классе устройств. Его универсальность позволяет применять его в различных отраслях промышленности, а прочная конструкция обеспечивает длительный срок службы даже в самых тяжелых условиях эксплуатации.
Внимание к подобным нюансам отличает профессионала, стремящегося создать не просто работоспособную, а оптимальную и отказоустойчивую систему автоматизации. Выбор качественных компонентов, таких как датчики SICK серии IME, является инвестицией в надежность и бесперебойность производственных процессов.
