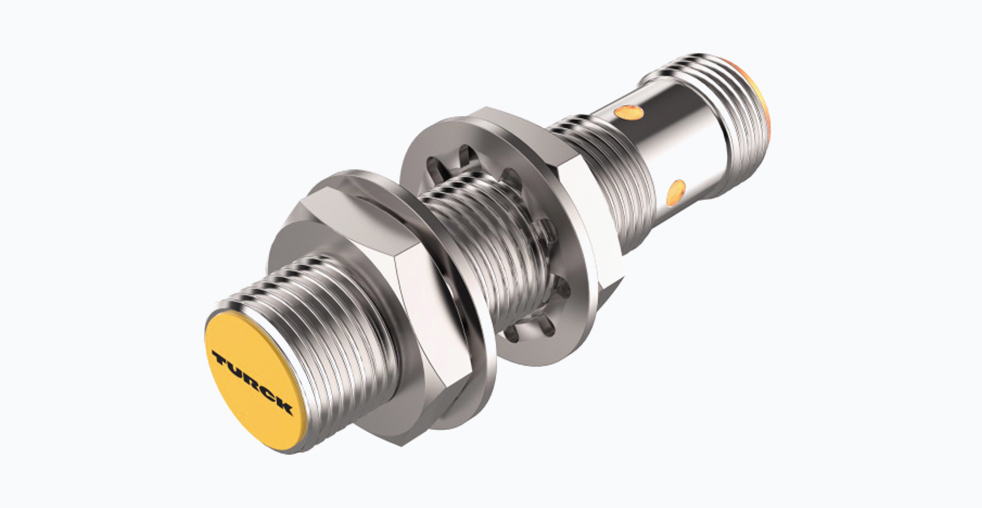

Индуктивный датчик Turck BIM-G18-Y1/S926 для взрывоопасных зон

Индуктивный датчик приближения BIM-G18-Y1/S926 от немецкой компании Turck предназначен для эксплуатации в условиях повышенной опасности. Модель разработана для детектирования металлических объектов в зонах с потенциально взрывоопасной атмосферой. Конструкция устройства сочетает металлический корпус, выходной сигнал стандарта NAMUR и комплекс международных сертификатов, разрешающих применение на объектах нефтегазовой, химической и других отраслей промышленности.
Конструктивное исполнение и ключевые особенности
Датчик обладает цилиндрической формой с резьбой M18 x 1 для удобного монтажа. Корпус изготовлен из хромированной латуни, что обеспечивает высокую устойчивость к механическим воздействиям, вибрациям и коррозии. Степень защиты IP67 гарантирует сохранность работоспособности при воздействии пыли и временном погружении в воду на глубину до одного метра.
Технические параметры
Основные технические характеристики датчика BIM-G18-Y1/S926:
- Тип корпуса: M18 x 1 (резьбовой цилиндрический корпус)
- Материал корпуса: Латунь с хромированным покрытием
- Степень защиты: IP67
- Номинальная дистанция срабатывания: 5 мм для объекта из стали St37
- Метод монтажа: Заподлицо
- Напряжение питания: 8.2 В постоянного тока
- Ток потребления: Активное состояние: ≤ 1.2 мА; Пассивное состояние: ≥ 2.1 мА
- Максимальная частота переключения: 1000 Гц
- Диапазон рабочих температур: от -25 °C до +70 °C
- Подключение: Кабель длиной 2.0 метра
Взрывозащита и функциональная безопасность
Ключевым преимуществом данной модели является сертификация для применения во взрывоопасных зонах. Датчик имеет следующие маркировки:
- II 1 G Ex ia IIC T6 Ga для газовых сред (зона 0)
- II 1 D Ex iaD 20 A20 IP67 T80°C Da для пылевых сред (зона 20)
Это позволяет использовать устройство в местах с постоянным или длительным присутствием взрывоопасных газовых смесей или горючей пыли.
С точки зрения функциональной безопасности, датчик обеспечивает уровень SIL 2. При использовании в избыточной архитектуре системы возможно достижение более высоких уровней безопасности, таких как SIL 3 или PL e.
Принцип работы выхода NAMUR
Выходной сигнал NAMUR является отраслевым стандартом для оборудования, применяемого во взрывоопасных зонах. Датчик с выходом NAMUR работает в паре с барьером искрозащиты или специальным усилителем-развязкой, который устанавливается в безопасной зоне. Такая схема обеспечивает два основных преимущества:
- Искробезопасность. Барьер ограничивает энергию, поступающую в цепь датчика, до уровня, который неспособен воспламенить взрывоопасную смесь даже в случае неисправности.
- Расширенная диагностика. Вторичный прибор может отслеживать не только состояние объекта контроля, но и целостность линии связи, диагностируя обрыв или короткое замыкание кабеля.
Области применения и особенности монтажа
Датчик Turck BIM-G18-Y1/S926 находит применение в различных отраслях, где присутствует риск образования взрывоопасной атмосферы:
- Нефтегазовая промышленность (буровые установки, нефтеперерабатывающие заводы)
- Химические и фармацевтические производства
- Производство лакокрасочных материалов
- Мукомольные и зерноперерабатывающие комбинаты
- Деревообрабатывающие предприятия
При монтаже заподлицо в металлическую поверхность необходимо учитывать, что эффективная дистанция срабатывания уменьшается примерно до 4 мм. Все работы по установке, подключению и обслуживанию должны проводиться квалифицированным персоналом.
Сравнение с аналогами других производителей
На рынке представлены аналогичные модели от других ведущих производителей, таких как Pepperl+Fuchs, Siemens и IFM Electronic. Датчики этих брендов также имеют сертификаты ATEX и выход NAMUR. Ключевые различия могут заключаться в материалах корпуса, диапазонах рабочих температур, наличии дополнительных сертификатов или конструктивных особенностях.
Выводы
Индуктивный датчик Turck BIM-G18-Y1/S926 представляет собой специализированное решение для критически важных применений. Его выбор обусловлен требованиями к взрывозащите и функциональной безопасности. Использование данного датчика в сочетании с барьером искрозащиты позволяет создавать надежные и безопасные системы автоматизации на объектах с повышенным уровнем опасности.
