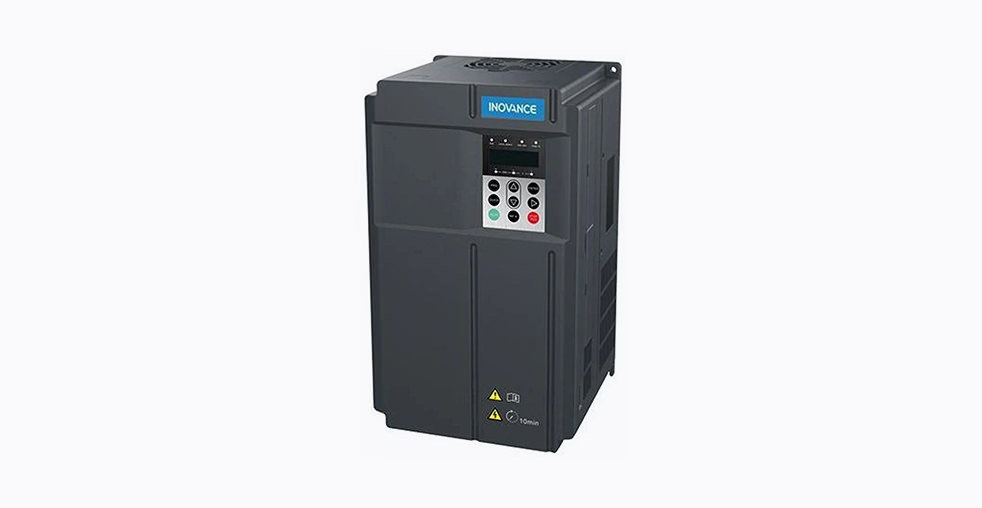

Специализированный частотный преобразователь Inovance CS710 для грузоподъемной техники

Специализированный частотный преобразователь Inovance CS710 представляет собой высокопроизводительный привод, созданный для управления асинхронными двигателями в крановом оборудовании. Данное устройство сочетает в себе точное управление моментом, надежную работу в тяжелых условиях и специализированные функции, которые выходят за рамки возможностей стандартных преобразователей частоты.

Принцип действия и условия применения

Преобразователь CS710 реализует передовые алгоритмы векторного управления: векторное управление с обратной связью по скорости (FVC) и без обратной связи (SVC). Это обеспечивает точность поддержания скорости ±0.02% и ±0.5% соответственно, что критически важно для плавного позиционирования тяжелых грузов. Преобразователь работает в диапазоне мощностей 0.4–400 кВт при сетевом напряжении 380–480 В. Устройство сохраняет работоспособность при значительных колебаниях температур от -40°C до +120°C, что гарантирует стабильность на открытых промышленных площадках.

Конструкция привода учитывает специфику работы в условиях вибрации и запыленности, характерных для производственных цехов и открытых площадок. Электронные компоненты защищены от воздействия агрессивной промышленной среды, что обеспечивает длительный срок службы даже при интенсивной эксплуатации.

Ключевые технические характеристики

Электрические характеристики и перегрузочная способность CS710 оптимизированы для циклических крановых операций:

• Перегрузочная способность: 150% от номинального тока в течение 60 секунд и 180% в течение 3 секунд. Это позволяет уверенно преодолевать моменты инерции при запуске тяжелых механизмов.
• Пусковой момент: Обеспечивает 180% момента уже на частоте 0 Гц в замкнутой системе, предотвращая просадки и проскальзывание в начале движения.
• Диапазон регулирования скорости: 1:200 в разомкнутой системе и 1:1000 в замкнутой, что позволяет точно позиционировать груз на минимальных скоростях.
• Встроенный тормозной модуль: До 75 кВт, что упрощает конструкцию и снижает затраты на дополнительные компоненты.
• Частота ШИМ: 16 кГц обеспечивает низкий уровень акустического шума двигателя.
• Класс защиты: IP20 стандартный, с опциональным повышением до IP21 или IP41.

Уникальный крановый функционал

CS710 отличается от универсальных преобразователей частоты наличием специализированных функций, разработанных для грузоподъемных механизмов.

Интеллектуальное управление механическим тормозом

Преобразователь оснащен отдельным дискретным выходом для управления тормозом с надежной временной логикой. Реле выдерживает до 1 миллиона циклов срабатывания. Система обеспечивает диагностику отказа торможения и его защиту, полностью исключая риск неконтролируемого разгона или падения груза. Алгоритм управления тормозом синхронизирует момент отпускания и затягивания тормозных колодок с работой двигателя, минимизируя механические нагрузки.

Удержание груза без механического тормоза

Уникальная функция позволяет удерживать груз в подвешенном состоянии до 10 минут без задействования механического тормоза. Это не только снижает износ тормозной системы, но и позволяет выполнять точные разгрузочные операции в определенной точке, экономя время. При реализации данной функции двигатель создает постоянный момент, компенсирующий вес груза, что требует точной настройки параметров преобразователя.

Быстрая скорость при легком крюке и антираскачка

• Легкий крюк: При обнаружении отсутствия груза устройство автоматически переключается на повышенную скорость, значительно сокращая время цикла подъемно-транспортных операций.
• Интеллектуальная антираскачка: Опциональная функция помогает оператору гасить раскачку груза при разгоне и остановке механизмов крана, повышая безопасность и точность работы. Алгоритм анализирует колебания и формирует управляющие воздействия для их демпфирования.

Интеграция с системой весоизмерения

CS710 может передавать данные о текущем моменте двигателя через аналоговый выход или сетевые интерфейсы. Эта информация используется для косвенного расчета массы поднимаемого груза, позволяя интегрировать преобразователь в комплексные системы контроля и учета. Точность определения массы зависит от правильности калибровки системы и учитывает КПД механической передачи.

Конструктивные особенности для повышенной надежности

• Запас по току: Силовые транзисторы выбраны с запасом в 2.5 раза относительно номинального тока преобразователя, что гарантирует долгий срок службы даже в условиях интенсивной эксплуатации.
• Защита плат: Все печатные платы покрыты специальным лаком, обеспечивающим устойчивость к пыли, влаге и коррозии.
• Низкое тепловыделение: Модель на 110 кВт рассеивает всего 2.14 кВт тепла, что снижает нагрузку на систему охлаждения и повышает общую энергоэффективность.
• Встроенный дроссель: Модели мощностью от 18.5 кВт оснащены встроенным дросселем в звене постоянного тока, улучшающим форму входного тока и повышающим устойчивость к помехам.
• Система охлаждения: Эффективная конвекционная система охлаждения с оптимизированной геометрией теплоотводящих поверхностей обеспечивает стабильную работу даже при повышенных температурах окружающей среды.

Совместимость и возможности интеграции

Преобразователь обладает развитой системой вводов-выводов: до 8 дискретных входов, 2 аналоговых входа и программируемые аналоговые выходы. Для интеграции в современные системы автоматизации доступен широкий выбор модулей расширения:

• Сетевые интерфейсы: RS485, CANopen, PROFIBUS DP.
• Промышленные Ethernet-протоколы: Profinet, EtherCat, Ethernet/IP.

Это позволяет легко встраивать CS710 в распределенные системы управления любого уровня. Преобразователь совместим с большинством промышленных контроллеров и систем SCADA, используемых в автоматизации производственных процессов. Поддерживается программирование через встроенный HMI-интерфейс и специализированное программное обеспечение.

Практические рекомендации для инженеров

• Монтаж: Благодаря компактным размерам (шкаф на 110 кВт занимает всего 34×58×32 см), преобразователь легко разместить в существующих электрощитах. Наличие встроенного тормозного модуля до 75 кВт избавляет от необходимости подбора и монтажа внешних устройств.
• Выбор модели: При выборе конкретной модели рекомендуется обращать внимание не только на номинальную мощность, но и на значение переходного тока в течение 60 секунд, чтобы убедиться в достаточном запасе для конкретного применения.
• Эксплуатация: Функция удержания груза без тормоза требует особого внимания к соблюдению правил техники безопасности. Ее использование должно быть регламентировано внутренними инструкциями предприятия.
• Настройка: Для достижения оптимальных рабочих характеристик рекомендуется проводить процедуру автонастройки параметров двигателя, особенно при работе с нестандартными или устаревшими электродвигателями.
• Обслуживание: Регулярная очистка воздушных фильтров и проверка состояния клеммных соединений способствуют поддержанию устройства в работоспособном состоянии на протяжении всего срока службы.

Inovance CS710 представляет собой комплексное решение для кранового оборудования, где на первом месте стоит надежность, точность и безопасность. Его специализированный функционал позволяет не только повысить производительность грузоподъемных механизмов, но и существенно продлить ресурс их работы, минимизировав эксплуатационные расходы. Устройство находит применение в мостовых, козловых, портальных кранах, а также в других типах подъемно-транспортного оборудования.
