Инклинометр Turck B2N85H-Q20L60-2LI2-H1151: технический обзор

#MEMS #Turck #автоматизация #бесконтактный датчик #двухосный #инклинометр #промышленный

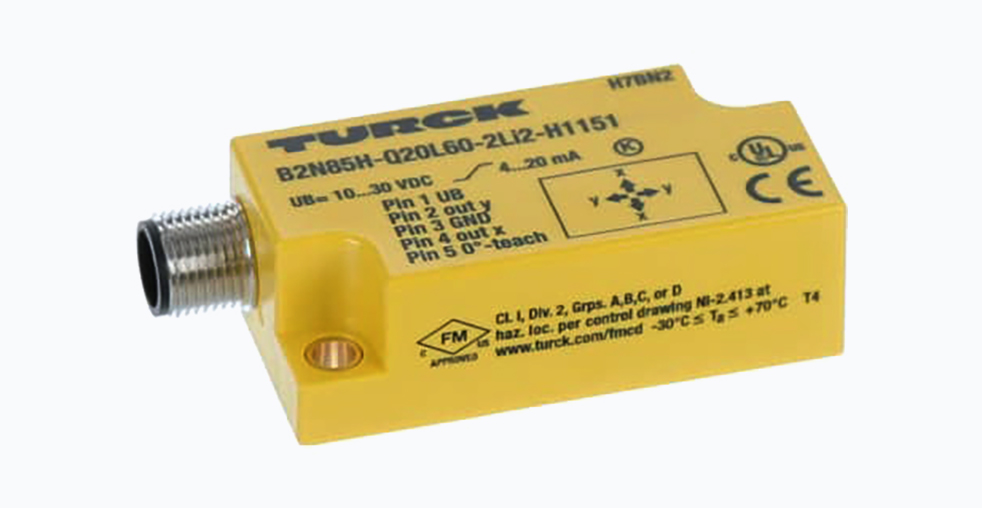

Инклинометр Turck B2N85H-Q20L60-2LI2-H1151: технический обзор

Введение в технологию инклинометров

Инклинометры, или датчики наклона, являются критически важными компонентами в системах промышленной автоматизации, где требуется точный мониторинг углового положения. Модель Turck B2N85H-Q20L60-2LI2-H1151 представляет собой двухосный инклинометр, разработанный для работы в тяжелых промышленных условиях. Его конструкция основана на микромеханической технологии, что обеспечивает высокую надежность и стабильность измерений.

Детальный анализ технических характеристик

Технические параметры устройства определяют его применимость в различных отраслях.

ПараметрЗначениеОписание
Измерительные оси2 (X и Y)Одновременное измерение угла наклона в двух перпендикулярных плоскостях.
Измерительный диапазон±85° по каждой осиШирокий диапазон позволяет контролировать как незначительные отклонения, так и крутые уклоны.
Точность измерения±0,14° (в пределах ±30°)Высокая точность обеспечивает надежность данных для систем управления и безопасности.
Разрешение< 0,01°Чувствительность к малым изменениям угла.
Выходной сигнал2 аналоговых выхода 4…20 мАПетлевое питание; сигнал устойчив к помехам, что важно для передачи на расстояния до нескольких сотен метров.
Напряжение питания10…30 В постоянного токаСовместимость со стандартными промышленными сетями питания 24 В DC.
Степень защиты корпусаIP68 / IP69KПолная защита от пыли и длительного погружения в воду (IP68). Защита от мойки под высоким давлением и струями пара (IP69K).
Рабочая температура-30…+70 °CЭксплуатация в неотапливаемых помещениях, холодильных камерах и на открытых площадках.
Температура хранения-40…+85 °CУсловия для транспортировки и хранения.
КорпусПоликарбонат (PC)Материал обладает высокой механической прочностью, стойкостью к ударным нагрузкам и вибрации, не подвержен коррозии.
Электрическое соединениеРазъем M12 × 1, 5-контактныйСтандартизированное соединение для быстрого монтажа и замены.
Диапазон калибровки нуля±15°Компенсация монтажных погрешностей, возможность установки нулевого положения после монтажа датчика.
Габаритные размеры (Д x Ш x В)60 x 30 x 20 ммКомпактные размеры облегчают установку в ограниченном пространстве.
МассаПриблизительно 90 гНизкий вес минимизирует нагрузку на конструкцию.

Конструкция и принцип действия

Датчик построен на основе MEMS-акселерометра. Микромеханический чувствительный элемент измеряет проекцию вектора гравитации Земли. Электронная система обрабатывает сигналы с двух осей и преобразует их в пропорциональные токовые выходы 4…20 мА. Нулевая точка (4 мА) соответствует углу 0°, а максимальное значение (20 мА) — углу 85° для каждой оси. Корпус из поликарбоната обеспечивает защиту от механических воздействий и агрессивных сред, что характерно для пищевой, химической и фармацевтической промышленности. Высокая степень защиты IP68/IP69K достигается за счет герметизации корпуса и использования специализированных уплотнений.

Сравнение с аналогами других производителей

На рынке промышленных инклинометров представлены продукты таких компаний, как SICK, Pepperl+Fuchs и ifm electronic. Модель Turck B2N85H-Q20L60-2LI2-H1151 позиционируется как устройство с фокусом на аналоговый выход и максимальную стойкость к экстремальным внешним воздействиям, что является ее ключевым отличием.

Области применения и примеры использования

Устройство находит применение в различных отраслях благодаря своей надежности и точности.

  • Дорожно-строительная техника: контроль угла наклона стрел автокранов, манипуляторов, рабочих платформ асфальтоукладчиков и катков. Датчик обеспечивает безопасность работы, предотвращая опрокидывание.
  • Стационарные промышленные установки: мониторинг положения конвейеров, подъемных механизмов, поворотных станков и антенн.
  • Робототехника: обратная связь по положению звеньев роботов-манипуляторов, обеспечивающая точность позиционирования.
  • Энергетика и инфраструктура: контроль крена опор линий электропередач, мачт освещения, ветрогенераторов и строительных конструкций.
  • Сельскохозяйственная и специализированная техника: системы выравнивания рабочих органов комбайнов, опрыскивателей, а также мониторинг крена транспортных средств.

Для работы в условиях повышенного риска механических повреждений доступен дополнительный аксессуар — защитный кожух GUARD-Q20L60, изготовленный из нержавеющей стали.

Рекомендации по монтажу и эксплуатации

Монтаж датчика должен осуществляться на ровную, чистую и обеспыленную поверхность. Для крепления используются два резьбовых отверстия M4. Важно избегать деформации корпуса при затяжке крепежных элементов. После установки, с помощью встроенной функции, выполняется калибровка нуля в пределах ±15° для компенсации возможного отклонения монтажной плоскости. Электрическое подключение осуществляется через стандартный 5-контактный разъем M12. При использовании в цепях с большой длиной кабеля или в условиях сильных электромагнитных помех рекомендуется применять экранированный кабель.

Заключение

Инклинометр Turck B2N85H-Q20L60-2LI2-H1151 является специализированным устройством, предназначенным для точного и надежного измерения угла наклона в двух плоскостях. Его ключевые преимущества — высокая степень защиты от внешних воздействий, широкий температурный диапазон работы и функция компенсации монтажных погрешностей. Эти характеристики делают его подходящим решением для задач промышленной автоматизации, где требуются долговечность и стабильность измерений.
