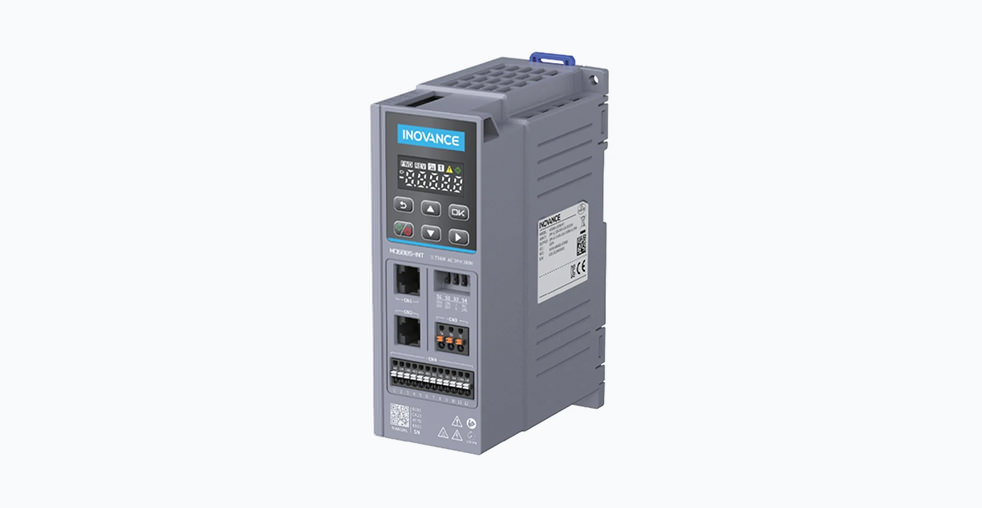

Частотный преобразователь Inovance MD600: компактное решение для промышленной автоматизации

Конструктивные особенности MD600
Частотный преобразователь Inovance MD600 разработан с учетом требований современного промышленного оборудования. Его конструкция сочетает компактные габариты с высокой надежностью и функциональностью.
Эргономика и монтаж
Габариты MD600 существенно уменьшены по сравнению с предыдущими сериями — корпус привода на 58% меньше стандартных моделей . Модели малой мощности имеют типоразмер T1 и поддерживают монтаж как на DIN-рейку, так и на монтажную плату. Особенностью конструкции является возможность плотного монтажа без боковых зазоров, что позволяет оптимально использовать пространство в компактных шкафах управления.
Надежность компонентов
Производитель предусмотрел значительный запас прочности силовых ключей, который превышает номинальное значение тока в 2,5 раза . Это повышает надежность и долговечность устройства. Для защиты от сложных промышленных условий все печатные платы покрыты тройным конформным покрытием, обеспечивающим устойчивость к влаге, пыли и коррозионным процессам .
Система охлаждения
Тепловой менеджмент MD600 реализован через интеллектуальное управление вентилятором. Скорость вращения автоматически регулируется в зависимости от температуры внутреннего радиатора . Такое решение не только снижает общий уровень шума и энергопотребление, но и продлевает срок службы системы охлаждения.
Технические характеристики и функциональные возможности
Частотный преобразователь MD600 предлагает широкий диапазон технических характеристик, позволяющих решать разнообразные промышленные задачи.
Основные параметры
- Диапазон мощностей: от 0,4 до 5,5 кВт
- Поддержка однофазных сетей 200-240 В (мощностью от 0,4 до 2,2 кВт)
- Поддержка трехфазных сетей 380-480 В (мощностью от 0,4 до 5,5 кВт)
- Выходная частота: от 0 до 599 Гц в режиме V/F управления
- Перегрузочная способность: 150% от номинального тока в течение 60 секунд
Точность управления
При использовании V/F управления с компенсацией проскальзывания и автоматическим повышением крутящего момента преобразователь обеспечивает точность поддержания скорости на уровне ±1,0% с диапазоном регулирования 1:100 .
Коммуникационные возможности
Параметр | Модификация MD600S | Модификация MD600A |
---|---|---|
Встроенный протокол связи | Modbus-RTU | Canlink/CanOpen |
Дискретные входы (DI) | 4 входа (включая 1 высокоскоростной) | 5 входов (включая 1 высокоскоростной) |
Аналоговый вход (AI) | 1 (от -10В до +10В / 0-20 мА) | 1 |
Аналоговый выход (AO) | 1 (0-10В) | Нет |
Релейный выход (RO) | 1 | 1 |
Обе модификации поддерживают переключаемый режим PNP/NPN для дискретных входов, что упрощает интеграцию с различными типами контроллеров и датчиков .
Эксплуатационные преимущества
Монтаж и наладка
Использование пружинных клемм для силовых цепей и цепей управления позволяет быстро и надежно подключать кабели без необходимости затягивания винтов . Такое решение сокращает время монтажа и упрощает обслуживание.
Энергоэффективность
В устройство встроена функция автоматической оптимизации мощности. При нагрузке менее 30% от номинала алгоритм автоматически снижает магнитный поток двигателя, что позволяет сократить потребление электроэнергии примерно на 8% .
Диагностика и обслуживание
Многострочный светодиодный дисплей отображает статус привода, рабочие параметры и диагностические сообщения . Для углубленного анализа доступно программное обеспечение с функцией виртуального осциллографа, позволяющее отслеживать внутренние параметры системы в реальном времени .
Области применения и рекомендации по выбору
Inovance MD600 подходит для стандартных промышленных механизмов, где не требуется полноценное векторное управление с обратной связью.
Типичные сценарии использования
- Насосы и вентиляторы: энергосберегающие алгоритмы и ПИД-регулятор позволяют эффективно строить системы поддержания давления, расхода или температуры
- Конвейеры, транспортеры и шнеки: высокая перегрузочная способность гарантирует стабильную работу при переменной нагрузке
- Несложные станки и лебедки: широкий диапазон регулирования скорости и возможность работы на повышенных частотах расширяют технологические возможности
Критерии выбора модификации
Модификация MD600S рекомендуется для систем автоматизации, построенных на контроллерах PLC с поддержкой протокола Modbus-RTU. Модификация MD600A подходит для систем, требующих высокой скорости и надежности сетей на базе CAN-протоколов (Canlink/CanOpen), которые часто используются в распределенных системах управления .
Дополнительные функциональные возможности
Защитные функции
MD600 включает комплекс защитных функций, обеспечивающих безопасную эксплуатацию: защиту от перегрузки по току, короткого замыкания, перенапряжения, пониженного напряжения, перегрева и заземления. Система диагностики оперативно информирует оператора о возникновении нештатных ситуаций.
Адаптация к различным условиям эксплуатации
Устройство сохраняет работоспособность в широком диапазоне температур окружающей среды от -10°C до +40°C и относительной влажности. Конструкция обеспечивает устойчивость к вибрациям и электромагнитным помехам, что позволяет использовать преобразователь в сложных промышленных условиях.
Программное обеспечение для конфигурирования
Для настройки параметров преобразователя доступно специализированное программное обеспечение, предоставляющее удобный интерфейс для конфигурирования, мониторинга и диагностики. Программа поддерживает функцию сохранения и загрузки параметров, что упрощает тиражирование настроек на несколько устройств .
