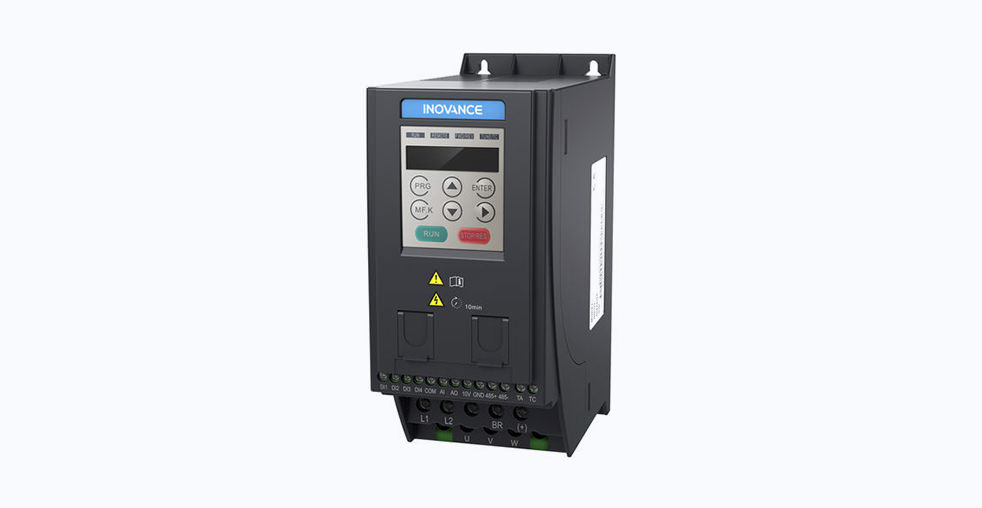

Частотный преобразователь Inovance MD200: особенности и технические характеристики

Конструктивные особенности серии MD200

Линейка частотных преобразователей MD200 от компании Inovance демонстрирует продуманный инженерный подход, в котором основное внимание уделено рациональному использованию пространства и упрощению процесса установки. Это делает данную серию практичным решением для модернизации существующих и создания новых систем автоматизации.

Стандартизация габаритов и монтажа

Все модели серии, независимо от мощности в рамках своей линейки, имеют единые внешние размеры: 75 мм в ширину, 180 мм в высоту и 145 мм в глубину. Такая унификация позволяет проектировать электрические шкафы с высокой точностью и осуществлять плотную, бесзазорную установку устройств рядом друг с другом. Подобный подход к компоновке способствует экономии монтажного пространства, которая может достигать 40% по сравнению с частотными преобразователями традиционной конструкции.

Производитель предусмотрел два способа установки: на стандартную DIN-рейку и на монтажную пластину. Эта двойная возможность обеспечивает значительную гибкость при интеграции оборудования в различные типы промышленных щитов и систем.

Надежность в промышленных условиях

Повышенная надежность MD200 обеспечивается за счет конструктивных решений. Ключевые силовые компоненты, такие как транзисторы, имеют запас по току, примерно в 2,5 раза превышающий номинальное значение привода. Этот запас прочности способствует продлению срока службы устройства в условиях нестабильного напряжения питающей сети или при частых пусках и остановках двигателя.

Для защиты от неблагоприятных факторов агрессивной производственной среды, таких как пыль, повышенная влажность и химические пары, все печатные платы преобразователя покрыты специальным изоляционным лаком.

Детальный обзор технических характеристик

Несмотря на компактные размеры, частотный преобразователь MD200 оснащен современной элементной базой, обеспечивающей точное управление асинхронными электродвигателями.

Функциональные возможности для точного управления

В режиме векторного управления без обратной связи преобразователь обеспечивает точность поддержания скорости на уровне ±0,5% при диапазоне регулирования 1:100. Эта характеристика важна для применений, где требуется стабильное поддержание технологического параметра, например, скорости движения конвейера или давления в насосной системе.

Функция подхвата вращающегося двигателя позволяет частотному преобразователю плавно подключиться к двигателю, который уже вращается по инерции. Это предотвращает возникновение токовых ошибок и механических ударов в системе, повышая общую надежность.

Наличие встроенного ПИД-регулятора с двумя независимыми группами параметров позволяет создавать системы автоматического регулирования технологических параметров, таких как давление, температура или уровень, без необходимости использования внешнего программируемого логического контроллера. Регулятор может автоматически переключаться между группами параметров в зависимости от заданных условий.

Области применения и примеры использования

Благодаря сочетанию универсальности, компактности и надежности, частотный преобразователь MD200 нашел применение в различных отраслях промышленности.

Управление транспортными системами и конвейерами

Высокий пусковой момент и возможность плотного монтажа делают MD200 подходящим решением для управления конвейерами и транспортерами. Эти системы широко используются в логистических центрах, складских комплексах и на сборочных производственных линиях.

Энергоэффективное управление насосами и вентиляторами

Встроенный ПИД-регулятор и функции оптимизации энергопотребления позволяют эффективно применять данный привод в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха. Частотное регулирование скорости насосов и вентиляторов в соответствии с реальной потребностью позволяет значительно снизить энергозатраты.

Автоматизация станочного оборудования

Точность поддержания скорости и широкий диапазон выходных частот позволяют использовать MD200 в различных типах станочного оборудования, а также на автоматизированных линиях для выполнения операций упаковки, фасовки и дозирования.

Рекомендации по выбору и настройке

Для обеспечения долговечной и безотказной работы частотного преобразователя MD200 рекомендуется следовать нескольким практическим советам.

Критерии выбора модели

При подборе преобразователя для нагрузки с постоянным моментом, такой как конвейер или лебедка, следует убедиться, что номинальный ток привода как минимум на 10-15% превышает максимальный рабочий ток электродвигателя. Этот запас необходим для компенсации кратковременных перегрузок, неизбежно возникающих в ходе эксплуатации.

Оптимизация режимов управления

Для достижения максимального момента на низких оборотах и высокой точности регулирования скорости при изменяющейся нагрузке рекомендуется активировать режим векторного управления без обратной связи. Этот режим настраивается через параметры привода.

Организация сетевого взаимодействия

Для построения распределенных систем управления, где требуется высокая скорость и надежность обмена данными, можно использовать опциональный сетевой протокол CANlink. Данный протокол поддерживает скорость обмена до 1 Мбит/с и может быть полезен в сложных автоматизированных комплексах.

Частотный преобразователь Inovance MD200 представляет собой сбалансированное решение для промышленной автоматизации, в котором инженерам удалось совместить малые габариты, высокую надежность и функциональность, отвечающую требованиям современных производственных процессов.
