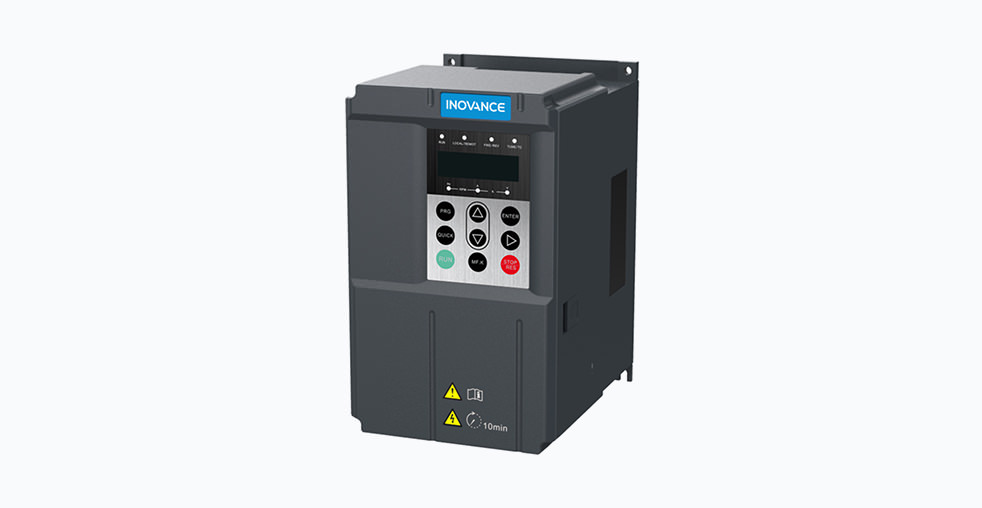

Частотный преобразователь Inovance MD290: особенности и применение

Конструктивные особенности и технические характеристики

Серия частотных преобразователей Inovance MD290 разработана для продолжительной работы в условиях промышленного производства. Устройства охватывают широкий диапазон мощностей от 0,4 кВт до 500 кВт и рассчитаны на номинальное напряжение трехфазной сети 380–480 В. Система охлаждения варьируется в зависимости от мощности модели: для модификаций малой и средней мощности применяется естественное воздушное охлаждение, а для моделей высокой мощности — принудительное обдувание с помощью вентилятора. Это решение гарантирует стабильную работу при температуре окружающей среды от -10 °C до +50 °C.

Значительное внимание уделено защите электронных компонентов. Производитель наносит на печатные платы специальное защитное покрытие категории 3С2, которое обеспечивает повышенную стойкость к воздействию повышенной влажности, конденсата, агрессивных химических сред и производственной пыли. Данная мера существенно продлевает срок службы преобразователя при эксплуатации в неблагоприятных условиях, например, в цехах химической, металлургической или деревообрабатывающей промышленности.

Важной конструктивной особенностью серии MD290 является наличие встроенного дросселя постоянного тока, который становится стандартом для моделей мощностью от 30 кВт и опционально доступен для устройств от 18,5 кВт. Наличие этого элемента решает несколько ключевых задач:

• Повышение коэффициента мощности на входе преобразователя.
• Эффективное подавление высших гармоник, что снижает уровень сетевых помех.
• Повышение общей температурной стабильности устройства и отказ от необходимости установки внешнего дросселя, что экономит пространство в шкафу управления.

Управление, функционал и коммуникационные возможности

Базовым методом управления для частотного преобразователя MD290 является скалярное управление, также известное как U/F или V/F. Этот метод отличается простотой настройки и подходит для большинства стандартных применений, где не требуется высокая точность поддержания момента или скорости. Однако основная ценность устройства раскрывается в его продвинутых функциях, предназначенных для решения сложных технологических задач.

Функция подхвата вращающегося двигателя позволяет преобразователю плавно подключиться к двигателю, который уже вращается по инерции. Эта технология предотвращает резкие броски тока и ложные срабатывания защитных систем, что особенно важно для применений с большими маховыми массами или при необходимости быстрого перезапуска после кратковременного пропадания питания.

Встроенный ПИД-регулятор обладает значительной гибкостью настройки. Он оснащен двумя независимыми группами параметров, между которыми система может автоматически переключаться. Переключение может инициироваться сигналами дискретных входов, достижением заданной частоты или величиной отклонения контролируемого параметра. Такая архитектура позволяет реализовать систему управления с различной динамикой на разных этапах технологического процесса без необходимости использования внешнего программируемого логического контроллера.

Что касается коммуникационных интерфейсов, MD290 поддерживает широкий спектр промышленных протоколов связи, включая Modbus-RTU, CANopen, PROFIBUS-DP и PROFINET. Отдельного внимания заслуживает фирменный высокоскоростной протокол CANlink, разработанный Inovance. Он обеспечивает обмен данными на скорости до 1 Мбит/с на расстояния до 1 км и позволяет объединять до 62 устройств в единую сеть. Этот протокол поддерживает специализированные функции, такие как распределение нагрузки между несколькими приводами и многоуровневый контроль рассогласования, что делает его востребованным в сложных синхронизированных системах, например, в станкостроении или упаковочных машинах.

Практические сценарии применения и особенности модельного ряда

Благодаря своей архитектуре, частотный преобразователь MD290 находит применение в разнообразных отраслях промышленности. Среди типичных сценариев использования можно выделить:

• Управление насосами и вентиляторами: Энергоэффективность и встроенный ПИД-регулятор позволяют оптимально управлять давлением в трубопроводах или расходом воздуха, снижая энергопотребление.
• Текстильная и бумагоделательная промышленность: Высокий пусковой момент и стабильность работы на низких скоростях критически важны для поддержания непрерывности технологических процессов.
• Упаковочные машины и станки для волочения проволоки: В этих применениях востребованы гибкие возможности коммуникаций и точное поддержание скорости для обеспечения качества продукции.

Для корректного выбора модели важно учитывать особенности модельного ряда. Серия MD290 имеет двойную номенклатуру мощности, что позволяет оптимально подобрать преобразователь под конкретный тип нагрузки:

• Тип G (для нагрузок с постоянным моментом): Ориентирован на применения с постоянным моментом нагрузки, такие как конвейеры, подъемники и прочие механизмы, где момент не зависит от скорости. Обеспечивает перегрузочную способность 150% от номинального тока в течение 60 секунд.
• Тип P (для нагрузок с переменным моментом): Оптимален для насосов и вентиляторов, где момент нагрузки квадратично зависит от скорости. Перегрузочная способность для этого типа составляет 110% от номинального тока в течение 60 секунд.

Сравнение с аналогами других производителей

При рассмотрении частотных преобразователей универсального назначения, MD290 часто сравнивают с такими моделями, как Siemens SINAMICS V20, Danfoss FC-102 и ABB ACS580. Каждое из этих решений имеет свои особенности.

Преобразователи Siemens SINAMICS V20 позиционируются как простое в использовании решение для базовых применений, с акцентом на удобство первичной настройки. Серия Danfoss FC-102 традиционно сильна в применениях, связанных с насосами и вентиляторами, предлагая специализированные предустановленные макросы для таких задач. Частотные преобразователи ABB ACS580 отличаются модульной конструкцией и широкими возможностями по наращиванию функциональности за счет дополнительных плат.

Inovance MD290 в этом ряду выделяется сочетанием широкого диапазона мощностей, наличием встроенного дросселя в старших моделях и поддержкой высокоскоростной сети CANlink, что может быть определяющим фактором при построении сложных многоприводных систем.

Заключение

Частотный преобразователь Inovance MD290 представляет собой универсальное решение для промышленной автоматизации, сочетающее надежную аппаратную платформу с широким функционалом управления. Продуманные конструктивные особенности, такие как защищенное исполнение печатных плат и наличие встроенного дросселя в старших моделях, направлены на обеспечение долговечности в условиях промышленной эксплуатации. Гибкость настройки, поддержка множества протоколов связи и специализированные функции управления делают его подходящим для широкого спектра применений — от простых задач управления насосами до сложных синхронизированных систем в машиностроении.
