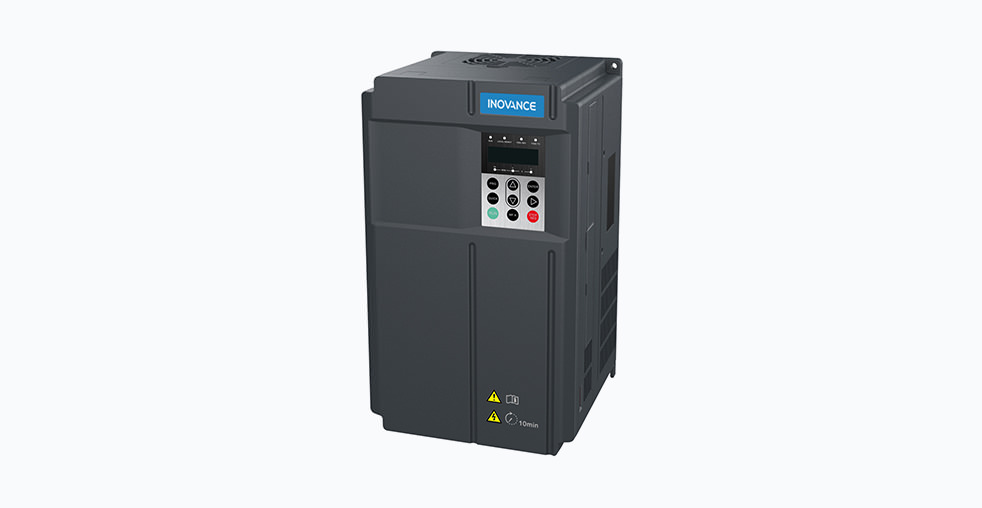

Частотный преобразователь Inovance MD500: технические характеристики и применение

Архитектура и модификации серии MD500

Серия частотных преобразователей Inovance MD500 разработана для точного управления асинхронными и синхронными двигателями с постоянными магнитами в широком спектре промышленных применений. Модельный ряд разделен на несколько модификаций, каждая из которых ориентирована на определенный класс задач и условий эксплуатации.

Базовые модели MD500

Стандартные модели MD500 охватывают диапазон мощностей от 0,4 до 450 кВт для сетей 400 В и от 0,4 до 55 кВт для сетей 200 В. Ключевой особенностью данной серии является реализация векторного управления без датчика обратной связи и с замкнутым контуром. Преобразователи обеспечивают пусковой момент 150% от номинального на частоте 0,25 Гц в режиме векторного управления без датчика и 180% при 0 Гц в режиме векторного управления с датчиком. Максимальная выходная частота достигает 500 Гц, что делает эти модели применимыми в высокоскоростных приводах.

Модели MD500 PLUS

Модификация PLUS расширяет мощностной диапазон до 500 кВт для сетей 380-480 В и до 75 кВт для сетей 200-240 В. Конструктивной особенностью данной серии является встроенный дроссель постоянного тока, устанавливаемый на моделях мощностью от 18,5 кВт для сетей 400 В. Это решение позволяет снизить уровень гармонических искажений в питающей сети и улучшить коэффициент мощности без применения внешних фильтров. Дополнительно модели PLUS рассчитаны на работу при температуре окружающей среды до +50°C и оснащены специализированными функциями, такими как контроль натяжения, режим механического качания и организация ведуще-ведомых систем.

Конструктивные особенности и защита

Конструкция преобразователей MD500 включает несколько инженерных решений, направленных на обеспечение надежной работы в сложных промышленных условиях.

Защита электронных компонентов

Печатные платы преобразователей покрыты конформным защитным слоем, обеспечивающим устойчивость к воздействию мелкодисперсной пыли и агрессивных газов. Степень защиты соответствует стандартам классификации сред 3S2 и 3C3, что позволяет эксплуатировать оборудование в цехах химической, металлургической и текстильной промышленности.

Система торможения

Все модели серии MD500 оснащены встроенным блоком динамического торможения, который обеспечивает быстрое останавливание двигателя без подключения внешних модулей. Это решение особенно важно для применений с цикличными режимами работы, где требуются частые пуски и остановы.

Управление разгоном и торможением

Преобразователи предоставляют четыре независимые программируемые S-образные кривые разгона и торможения. Это позволяет точно адаптировать характеристики привода к инерционности механической системы, минимизируя механические удары и перерегулирование при работе с нагрузками переменного момента.

Коммуникационные возможности

Для интеграции в системы автоматизации преобразователи MD500 поддерживают набор промышленных сетевых протоколов. Базовой коммуникационной возможностью является встроенный интерфейс Modbus-RTU. Дополнительно доступны опциональные модули для подключения к сетям PROFIBUS-DP, PROFINET, CANopen и фирменной сети CANlink. Такой выбор протоколов позволяет осуществлять интеграцию как в локальные системы управления, так и в распределенные системы управления предприятием.

Функциональные возможности и настройка

Частотные преобразователи MD500 обладают расширенным набором программных функций, упрощающих настройку и адаптацию к конкретным применениям.

Система параметрирования

Преобразователи имеют структурированную систему параметров, позволяющую гибко настраивать характеристики привода. Встроенная программируемая логика управления позволяет реализовывать типовые алгоритмы автоматизации без использования внешних программируемых логических контроллеров.

Универсальные входы и выходы

Аппаратная конфигурация включает программируемые дискретные и аналоговые входы и выходы, что обеспечивает совместимость с различными датчиками и устройствами управления. Конструкция моделей мощностью до 160 кВт включает сквозное монтажное отверстие, упрощающее механическую установку и обслуживание.

Функции управления двигателем

Помимо стандартных методов управления, преобразователи реализуют специализированные алгоритмы для конкретных применений. Функция контроля натяжения обеспечивает поддержание заданного натяжения материала в процессах размотки и перемотки. Режим механического качания автоматизирует возвратно-поступательное движение в различных механизмах. Система ведущий-ведомый позволяет синхронизировать работу нескольких приводов при общей механической связи.

Области применения

Благодаря сочетанию точного векторного управления, защищенной конструкции и широких коммуникационных возможностей, частотные преобразователи Inovance MD500 находят применение в различных отраслях промышленности. Основными областями использования являются системы вентиляции и кондиционирования, насосные станции, подъемно-транспортное оборудование, металлообрабатывающие станки, текстильное производство и упаковочное оборудование. Поддержка различных протоколов связи обеспечивает возможность интеграции преобразователей в концепции Индустрии 4.0 и распределенные системы управления технологическими процессами.
