Частотный преобразователь Inovance MD800: модульная архитектура и технические характеристики

Модульная архитектура Inovance MD800: принцип работы и техническая реализация

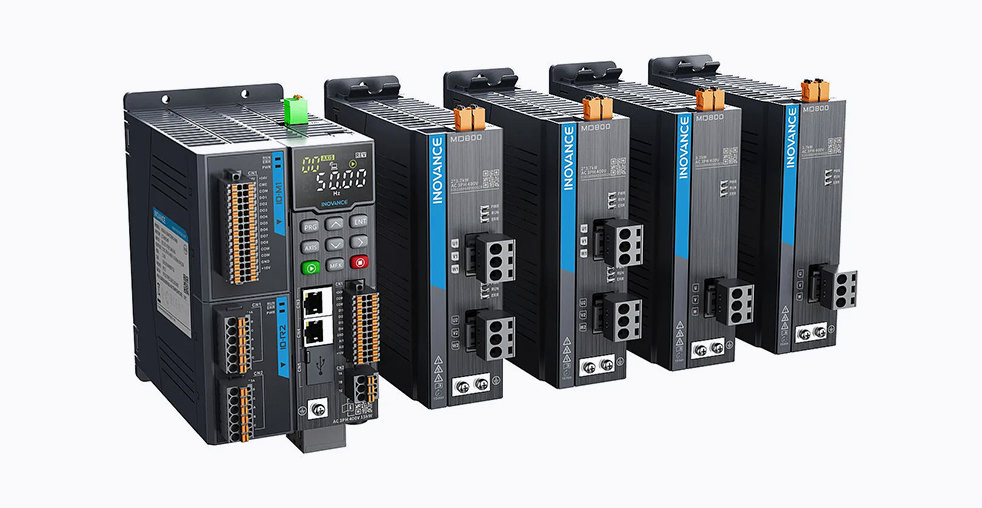

Ключевой особенностью частотного преобразователя Inovance MD800 является его модульная архитектура, которая коренным образом меняет подход к построению систем управления электродвигателями. В отличие от традиционных схем, где каждый двигатель требует установки отдельного преобразователя частоты, система MD800 реализует концепцию многодвигательного привода (MultiDrive). Данная архитектура строится на базе единого управляющего модуля, к которому через общую шину постоянного тока могут подключаться до восьми независимых инверторных модулей.

Каждый инверторный модуль имеет стандартизированные размеры 182×160 мм (В×Ш) и может быть выполнен в одноосевом или двухосевом исполнении. Это позволяет инженерам-проектировщикам создавать гибкие конфигурации различной сложности — от простых систем управления одним двигателем до сложных многокоординатных комплексов с восемью осями. Все внешние подключения, включая питание, управляющие сигналы и коммуникационные интерфейсы, осуществляются исключительно к центральному управляющему модулю, что кардинально упрощает процесс монтажа и последующего технического обслуживания.

Технические характеристики инверторных модулей серии 400 В

Система поддерживает работу с асинхронными и синхронными двигателями с номинальной мощностью до 15 кВт в режиме высокой нагрузки (HD) и до 18,5 кВт в режиме нормальной нагрузки (ND). Конструктивной особенностью является возможность осуществления «горячей» замены инверторных модулей без остановки всей системы. Все параметры конфигурации хранятся в управляющем модуле, что исключает необходимость повторного параметрирования при замене вышедшего из строя инверторного модуля.

Экономия пространства и монтажных ресурсов

Модульная архитектура MD800 обеспечивает значительное сокращение занимаемого пространства в шкафах управления. По сравнению с традиционными решениями, где каждый привод устанавливается отдельно, система MD800 позволяет уменьшить площадь размещения оборудования до 50%. Это достигается за счет устранения дублирующих компонентов и компактного размещения инверторных модулей на общей монтажной пластине.

Экономический эффект системы проявляется не только в сокращении занимаемого пространства, но и в значительном уменьшении трудозатрат на установку и монтаж:

• Время монтажа сокращается приблизительно на две трети благодаря использованию пружинных клемм и унифицированной схеме подключения
• Подготовка монтажной пластины требует на 50% меньше времени из-за стандартизации креплений
• Объем необходимой проводки уменьшается на две трети за счет использования общей шины постоянного тока
• Снижается количество внешних компонентов, включая общий ЭМС фильтр (соответствующий категории С2), входной дроссель, предохранители и автоматические выключатели

Система предусматривает возможность установки встроенного модуля динамического торможения в качестве опции, что дополнительно сокращает необходимость во внешних компонентах.

Функциональные возможности и коммуникационные интерфейсы

Частотный преобразователь MD800 обладает расширенным набором встроенных функций, которые могут быть дополнительно расширены с помощью модульной системы. Базовые возможности включают: 4 дискретных входа, 4 программируемых дискретных входа/выхода, 2 аналоговых входа и 1 релейный выход. Система предусматривает два слота для установки дополнительных модулей расширения, что позволяет адаптировать конфигурацию под конкретные задачи.

Коммуникационные возможности системы

MD800 поддерживает широкий спектр коммуникационных интерфейсов, обеспечивающих интеграцию в различные системы промышленной автоматизации:

• Стандартные интерфейсы: USB для локального программирования, CAN и RS485 для промышленной коммуникации
• Поддерживаемые промышленные сети: Modbus RTU/TCP, CANopen, CANlink
• Опциональные сети через платы расширения: EtherCAT, EtherNet/IP, ProfiNet

Одной коммуникационной платы достаточно для управления всей группой приводов (до 8 осей). При этом каждая ось сохраняет индивидуальный источник задания управления, что обеспечивает гибкость в построении систем управления.

Системы безопасности и надежность работы

Каждый инверторный модуль в системе MD800 оснащен индивидуальной функцией безопасности STO (Safe Torque Off), соответствующей уровню SIL 3. Это позволяет выполнять строгие требования промышленной безопасности без установки дополнительных внешних компонентов. Система разработана для надежной работы в сложных промышленных условиях:

• Диапазон рабочих температур: от -20 до +60°C
• Рабочая высота: до 4000 метров над уровнем моря (с снижением номинальных характеристик выше 1000 метров)
• Защита от воздействия окружающей среды: конформное покрытие высокого уровня (3C3 и 3S2)
• Степень защиты: IP40

Практическое применение в различных отраслях промышленности

Система MD800 нашла широкое применение в различных отраслях промышленности, где требуется координация работы нескольких двигателей. Ее модульная архитектура особенно востребована в приложениях, требующих синхронизации и точного позиционирования.

Основные сферы применения

• Полиграфическое и упаковочное оборудование: точное позиционирование и синхронизация нескольких осей в печатных машинах и упаковочных автоматах
• Деревообрабатывающие станки: координация подающих механизмов и главного привода в фрезерных, пильных и шлифовальных станках
• Пищевая промышленность: управление конвейерными системами с переменной скоростью в линиях розлива и фасовки
• Логистика и складирование: комплексные системы транспортировки и сортировки в автоматизированных складских комплексах
• Текстильная промышленность: управление приводами в оборудовании для печати на ткани и процессах окраски

MD800 демонстрирует повышенную перегрузочную способность: 150% от номинального тока в тяжелых условиях эксплуатации (HD, класс G) и 110% в нормальном режиме (ND). Эта характеристика позволяет эффективно использовать систему в приложениях с переменным характером нагрузки, где возможны частые пуски и остановки двигателей.

Особенности проектирования систем на основе MD800

При проектировании систем автоматизации на основе MD800 необходимо учитывать несколько важных технических аспектов, которые влияют на надежность и долговечность системы:

1. Тепловой режим — система имеет отдельный канал охлаждения для радиатора, что требует внимательного подхода к проектированию вентиляции шкафа управления. Необходимо обеспечить достаточный воздухообмен для отвода тепла, выделяемого при работе инверторных модулей.
2. Резервирование питания — наличие резервного источника питания +24 В постоянного тока обеспечивает непрерывность работы системы управления при пропадании основного питающего напряжения. Это особенно важно для критических приложений, где недопустимы незапланированные остановки оборудования.
3. Масштабируемость системы — архитектура MD800 позволяет начинать с минимальной конфигурации на 1-2 двигателя с последующим расширением до 8 осей без изменения базовой структуры системы. Это обеспечивает гибкость при модернизации производственных линий.
4. Совместимость с периферийным оборудованием — система поддерживает подключение удаленной ЖК-клавиатуры и специализированного программного обеспечения для ввода в эксплуатацию и диагностики. Это упрощает процесс настройки и обслуживания системы.

Сравнительный анализ с аналогами

На рынке промышленной автоматизации представлено несколько решений, схожих по концепции с Inovance MD800. Среди них можно выделить системы таких производителей, как Siemens с серией Sinamics S120, ABB с серией ACS880 и Schneider Electric с серией Altivar Process.

Каждое из представленных решений имеет свои особенности. Siemens Sinamics S120 предлагает глубокую интеграцию с экосистемой TIA Portal, что упрощает программирование и диагностику. ABB ACS880 отличается развитыми функциями диагностики и предсказательного обслуживания. Schneider Electric Altivar Process ориентирован на приложения в насосном и вентиляторном оборудовании. Inovance MD800 выделяется максимальным количеством поддерживаемых осей и возможностью горячей замены модулей.

Заключение

Частотный преобразователь Inovance MD800 представляет собой комплексное решение для построения современных многодвигательных систем промышленной автоматизации. Его модульная архитектура, расширенные коммуникационные возможности и продуманная конструкция отвечают потребностям промышленных предприятий в повышении эффективности, сокращении затрат и упрощении процессов проектирования и обслуживания оборудования.

Для технических специалистов MD800 открывает возможности оптимизации шкафов управления без компромиссов в функциональности и надежности. Система демонстрирует современный подход к построению приводной техники, где унификация, стандартизация и масштабируемость становятся ключевыми факторами при выборе оборудования для автоматизации производственных процессов.
