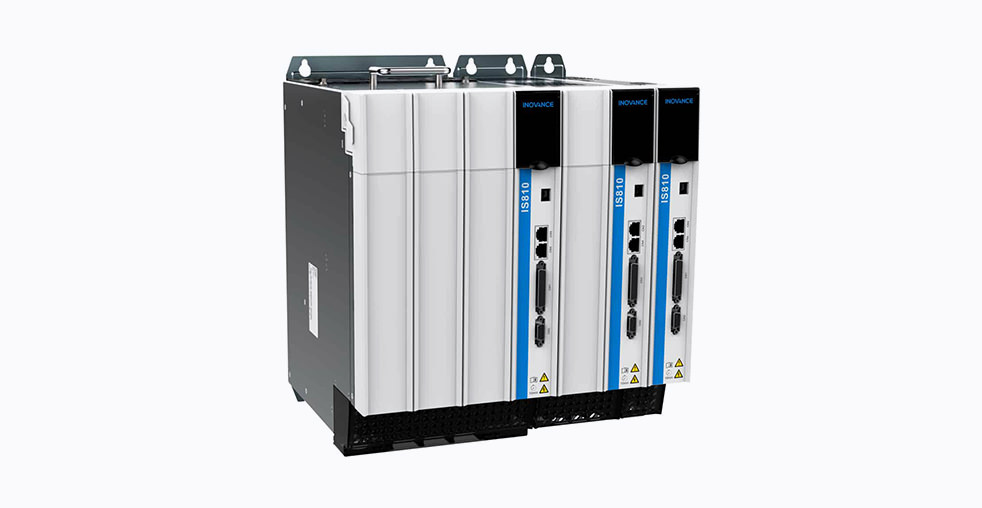

Частотный преобразователь Inovance MD810: модульная система для промышленности

Модульная система частотных преобразователей Inovance MD810 для сложных промышленных задач
Для инженеров, проектирующих сложные машины с множеством приводов, традиционные частотные преобразователи часто означают громоздкие шкафы управления, сложную коммутацию и ограниченную гибкость. Модульная многоприводная система Inovance MD810 предлагает альтернативный подход, используя архитектуру с общей шиной постоянного тока, что меняет принцип построения промышленных приводных систем.
Необходимость многоприводных систем в современной промышленности
Современные производственные линии, такие как полиграфическое оборудование, текстильные машины или упаковочные комплексы, редко обходятся одним двигателем. Обычно требуется координация десятков приводов, и традиционное решение с отдельными преобразователями частоты приводит к значительным затратам:
- Избыточному дублированию компонентов
- Повышенным гармоническим искажениям в сети
- Неэффективному использованию пространства в шкафу управления
- Усложнению монтажа и обслуживания
- Увеличению времени ввода оборудования в эксплуатацию
MD810 решает эти проблемы через единую систему с общим источником питания и модульными инверторными блоками. Это позволяет создавать компактные, энергоэффективные решения с сокращенными сроками ввода в эксплуатацию.
Архитектурные особенности системы
Единый источник питания и модульная структура
В системе MD810 один выпрямительный модуль номиналом от 22 до 355 кВт питает несколько инверторных модулей мощностью от 1,5 до 160 кВт. Такая архитектура обеспечивает:
- Снижение гармоник: встроенные дроссели постоянного тока обеспечивают плавное протекание тока и снижение гармонических искажений
- Энергорекуперацию: возможность возврата энергии в общую шину постоянного тока с последующим использованием другими приводами системы
- Экономию пространства: монтаж через сквозные отверстия и компактные габариты модулей сокращают объем шкафа управления
- Снижение общей стоимости системы за счет исключения дублирующих компонентов
Конструктивное исполнение для различных применений
Система доступна в разнообразных конфигурациях, что позволяет оптимально подобрать оборудование для конкретных задач.
Тип исполнения | Конструкция | Ширина | Диапазон мощностей |
---|---|---|---|
Одноосевой | Книжный формат | 50 мм | 1,5 — 7,5 кВт |
Одноосевой | Книжный формат | 100 мм | 11 — 37 кВт |
Одноосевой | Книжный формат | 200 мм | 45 — 75 кВт |
Одноосевой | Книжный формат/Вертикальный | 300 мм | 90 — 160 кВт |
Двухосевой | Книжный формат | 50 мм | 1,5 — 5,5 кВт |
Двухосевой | Книжный формат | 100 мм | 7,5 — 18,5 кВт |
Двухосевые модули, конструкция которых предусматривает размещение двух инверторов в одном корпусе, особенно эффективны для приложений с ограниченным пространством, позволяя управлять двумя двигателями от одного компактного модуля.
Технические возможности для точного управления
Алгоритмы управления и поддержка двигателей
MD810 поддерживает полный спектр алгоритмов управления для различных типов двигателей:
- Асинхронные двигатели: скалярное управление V/F, векторное бездатчиковое управление
- Синхронные двигатели с постоянными магнитами: замкнутое векторное управление
Система обеспечивает автоматическую статическую и динамическую подстройку параметров управления, что важно для поддержания стабильности технологических процессов при изменении нагрузок. Алгоритмы адаптации позволяют системе подстраиваться под изменения механических характеристик привода в процессе эксплуатации.
Поддержка широкого спектра обратной связи
Для задач, требующих высокой точности, MD810 поддерживает практически все типы энкодеров:
- Резольверы
- Дифференциальные энкодеры
- 23-битные абсолютные энкодеры
- Синусно-косинусные энкодеры
- Энкодеры с интерфейсом SSI
- Инкрементальные энкодеры
Перегрузочная способность и надежность
Система демонстрирует значительную перегрузочную способность: 150% от номинального тока в течение 60 секунд и 178% в течение 2 секунд. Это позволяет уверенно работать с кратковременными пиковыми нагрузками, характерными для пуска и остановки тяжелых механизмов. Конструкция силовых модулей обеспечивает эффективное охлаждение полупроводниковых элементов даже в условиях перегрузки.
Специализированные технологические функции
MD810 включает готовые программные модули для распространенных промышленных задач:
- Функция намотки/размотки: центральный контроль процессов намотки с поддержкой сложных алгоритмов поддержания натяжения, включая режимы постоянного натяжения и натяжения, зависящего от диаметра рулона
- Позиционное управление: режим перемещения между точками для простых позиционных задач без использования сервоприводов с поддержкой до 32 предустановленных позиций
- Функция качания: специализированный режим для текстильной промышленности, имитирующий движение челнока с регулируемой амплитудой и частотой
- Второй контур ПИД-регулятора: для сложных систем управления с внешними датчиками, например, тензометрическими, с возможностью каскадного включения регуляторов
- Функция синхронизации нескольких приводов: позволяет точно синхронизировать скорость или положение нескольких двигателей в системе
Интеграция в промышленные сети
Система поддерживает все основные промышленные протоколы связи:
- PROFINET
- EtherCAT
- PROFIBUS-DP
- CANopen
- Modbus-RTU
- EtherNet/IP
Это позволяет интегрировать MD810 в существующие системы автоматизации практически любого производителя. Для каждого протокола предусмотрены специализированные коммуникационные модули, которые устанавливаются в систему по мере необходимости.
Надежность в сложных условиях
Конструкция MD810 учитывает суровые промышленные условия:
- Конформное покрытие плат защищает от мелкодисперсной пыли и агрессивных коррозионных газов
- Раздельный канал охлаждения предотвращает попадание загрязнений на печатные платы
- Широкий температурный диапазон: работа от -10°C до +50°C, хранение от -25°C до +70°C
- Функция безопасного останова соответствует стандарту SIL 3
- Защита от перенапряжения, перегрузки по току, короткого замыкания и перегрева
- Устойчивость к вибрациям до 0,6g в рабочем режиме
Практические аспекты применения
Сфера применения
MD810 успешно применяется в различных отраслях:
- Металлообработка: приводы валков, рольганги, системы натяжения, гибочные и правильные машины
- Текстильная промышленность: печатные машины, красильные аппараты, челночные механизмы, прядильные машины
- Полиграфия и упаковка: печатные станки, упаковочные автоматы, резальные комплексы, ламинаторы
- Производство химических волокон и пластмасс: экструдеры, системы намотки, каландры, смесители
- Подъемное оборудование: многодвигательные крановые системы, подъемники, лебедки
- Деревообработка: лесопильные рамы, фрезерные станки, шлифовальные агрегаты
Инструменты настройки и диагностики
Для работы с системой используется программное обеспечение InoDriveShop, которое включает функции:
- Конфигурирования параметров привода с групповой установкой значений
- Мониторинга в реальном времени с осциллографической визуализацией
- Резервного копирования конфигураций с возможностью переноса между устройствами
- Удаленной диагностики через сетевые интерфейсы
- Автоматического определения параметров двигателя
- Встроенного симулятора для отладки алгоритмов управления
Дополнительные панели SOP-20 позволяют выполнять быстрое копирование параметров между устройствами без использования компьютера. Система также поддерживает удаленный доступ через веб-интерфейс для мониторинга состояния и базовых настроек.
Сравнение с аналогами
При выборе многоприводной системы важно учитывать особенности различных производителей. Система MD810 занимает определенное положение на рынке промышленных приводов.
Параметр | Inovance MD810 | Siemens SINAMICS S120 | ABB ACS880 |
---|---|---|---|
Мощность инверторных модулей | 1,5-160 кВт | 0,55-250 кВт | 1,1-250 кВт |
Количество осей на модуль | 1 или 2 | 1 | 1 |
Поддержка двигателей | Асинхронные, синхронные | Асинхронные, синхронные, линейные | Асинхронные, синхронные |
Коммуникационные протоколы | PROFINET, EtherCAT, PROFIBUS, CANopen, Modbus | PROFIBUS, PROFINET, EtherCAT, CANopen | PROFIBUS, PROFINET, EtherCAT, Modbus |
Специализированные функции | Намотка, позиционирование, качание | Технологические пакеты | Прикладные макропрограммы |
Каждая из систем имеет свои особенности, и выбор зависит от конкретных требований применения, существующей инфраструктуры и необходимого функционала.
Перспективы развития платформы
Платформа MD810 продолжает развиваться с учетом потребностей промышленности. Основные направления развития включают увеличение диапазона мощностей, расширение списка поддерживаемых сетевых протоколов, добавление новых специализированных функций для конкретных отраслей и улучшение инструментов диагностики и обслуживания.
Inovance MD810 представляет собой систему для построения многодвигательных применений. Ее модульная архитектура, широкий функционал и надежность в тяжелых условиях делают ее решением для модернизации существующих и создания новых производственных линий.
Для технического специалиста преимуществами становятся не только технические характеристики, но и сокращение времени на проектирование, монтаж и ввод в эксплуатацию, что влияет на общую эффективность производства. Система предлагает баланс между производительностью, функциональностью и стоимостью владения.
