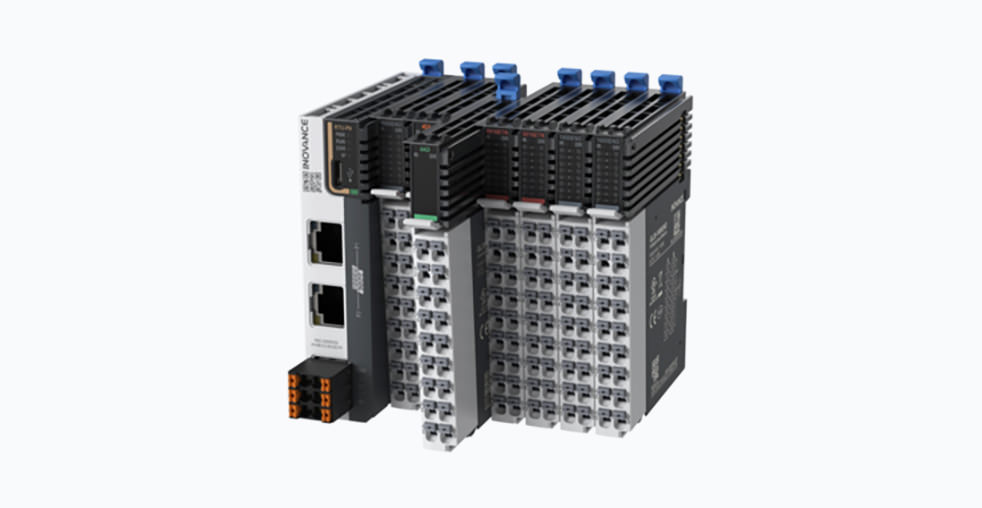

Модули ввода-вывода Inovance GL20: компактность и производительность

Инженерный прорыв: 12 миллиметров, которые меняют представление о компактности

Одной из наиболее впечатляющих характеристик модулей GL20 является их толщина — всего 12 мм. Это инженерное решение позволяет добиться максимальной экономии места в шкафу управления, что особенно ценно в условиях плотной компоновки оборудования. Несмотря на столь малые габариты, модули обладают полным набором функций и отличаются стабильной и надежной конструкцией, не уступая более крупным аналогам.

Процесс монтажа и подключения также был тщательно продуман. Использование съемных клемм позволяет производить быстрый и надежный монтаж без применения специальных инструментов. Это не только ускоряет процесс сборки щита, но и минимизирует риск ошибок при подключении, обеспечивая качественный контакт. Для работы в сложных промышленных условиях модули имеют конформное покрытие, соответствующее стандартам 3C3 и 3S2, что обеспечивает защиту от влаги, пыли и химических воздействий.

Высокая производительность: когда скорость имеет значение

В мире автоматизации время — ключевой ресурс, и модули GL20 демонстрируют здесь выдающиеся результаты:

• Минимальный цикл EtherCAT составляет всего 125 мкс.
• Аппаратное время отклика для цифровых входов/выходов находится в пределах 100 мкс.
• Цикл захвата для аналоговых входов/выходов достигает 62,5 мкс.

Эти показатели делают GL20 подходящим решением для применений, где критически важна высокая скорость отклика — таких как управление быстрыми клапанными системами, захват данных с высокоскоростных датчиков или точное позиционирование. Высокая скорость обмена данными обеспечивает точное управление технологическими процессами с минимальной задержкой.

Универсальность и совместимость: один продукт для любых сетей

GL20 — это модули, которые поддерживают различные промышленные сети. Они предлагают гибкость за счет поддержки нескольких промышленных протоколов:

• EtherCAT
• PROFINET
• Ethernet/IP

Эта многопротокольность позволяет интегрировать модули в существующую инфраструктуру, независимо от выбранного стандарта связи на предприятии. Коммуникационные модули определяют тип подключаемой сети, в то время как сами модули ввода-вывода унифицированы, что создает гибкую и масштабируемую архитектуру.

Широкая сфера совместимости

Модули GL20 предназначены для работы с широким спектром контроллеров Inovance, включая серии EASY, AC700, AC800, H5U и AM600. Они могут использоваться как для локального, так и для удаленного расширения ввода-вывода. Для контроллеров, поддерживающих EtherCAT, GL20 выступают в роли удаленных станций ввода-вывода, при этом один интерфейсный модуль может поддерживать до 16 модулей ввода-вывода, создавая разветвленные и производительные системы.

Типы модулей и их функциональность

Линейка GL20 включает в себя разнообразные типы модулей, предназначенные для работы с различными сигналами:

• Цифровые входы/выходы: Модули с транзисторными или релейными выходами, обладающие защитой от короткого замыкания. Пример: GL20-1600END — модуль на 16 дискретных входов типа NPN/PNP.
• Аналоговые входы (AI): Высокое разрешение, работа с сигналами тока и напряжения, встроенная фильтрация.
• Аналоговые выходы (AO): Точное формирование аналоговых сигналов, гальваническая развязка.
• Специализированные модули: Модули для работы с термопарами, RTD (термосопротивления), энкодерами и другие.

Каждый тип модуля разработан с учетом специфических требований к точности измерений и скорости обработки сигналов. Аналоговые модули обеспечивают высокую точность преобразования сигналов, что важно для задач контроля технологических параметров.

Практическое применение и рекомендации

Благодаря своим характеристикам, модули GL20 находят применение в самых различных областях:

• Высокоскоростные задачи управления: Быстрый отклик цифровых и аналоговых модулей важен в системах, где важна каждая микросекунда.
• Компактные системы управления: Малая толщина позволяет создавать плотные конфигурации в условиях ограниченного пространства.
• Распределенные системы управления: Возможность удаленного расширения и поддержка промышленных сетей делают GL20 подходящим выбором для географически распределенных систем.
• Работа в агрессивных средах: Наличие конформного покрытия позволяет использовать модули в условиях повышенной влажности или запыленности.

При проектировании системы с использованием GL20 важно учитывать, что интерфейсный модуль определяет тип промышленной сети, в то время как сами модули ввода-вывода унифицированы. Это позволяет создавать гибкие и масштабируемые конфигурации под конкретные требования проекта.

Сравнение с аналогами других производителей

Модули ввода-вывода GL20 занимают определенную позицию на рынке промышленной автоматизации. Компании, такие как Siemens (серия ET 200SP), Beckhoff (серия ELX) или Rockwell Automation (Compact I/O), предлагают решения, ориентированные на свои экосистемы и определенные сети (PROFINET, EtherCAT, EtherNet/IP соответственно). GL20 отличаются ультратонкой конструкцией и поддержкой нескольких промышленных сетей в рамках одной линейки продуктов. Это предоставляет системным интеграторам возможность выбора и не привязывает к одному поставщику.

Технические аспекты эксплуатации

При работе с модулями GL20 следует учитывать несколько важных технических аспектов. Электропитание модулей осуществляется через специальные шины, что обеспечивает стабильность работы всех компонентов системы. Для организации распределенных систем применяются специальные коммуникационные адаптеры, которые преобразуют протоколы обмена данными.

Система диагностики модулей GL20 предоставляет информацию о состоянии каждого канала, что упрощает поиск и устранение неисправностей. Проектировщикам следует учитывать требования к кабельным соединениям и заземлению для обеспечения надежной работы в промышленных условиях. Правильная организация системы питания и заземления влияет на устойчивость работы модулей в условиях электромагнитных помех.

Конструктивные особенности и монтаж

Конструкция модулей GL20 предусматривает простоту установки и обслуживания. Модульная архитектура позволяет быстро добавлять или заменять компоненты системы без остановки всего оборудования. Система крепления модулей на DIN-рейку обеспечивает надежную фиксацию даже в условиях вибрации.

Электрические соединения организованы таким образом, чтобы минимизировать вероятность ошибок при монтаже. Цветовая маркировка и четкая идентификация клемм способствуют правильному подключению сигнальных и питающих цепей. Конструкция разъемов обеспечивает защиту от неправильного подключения модулей.

Технические характеристики модулей GL20

Заключение

Модули ввода-вывода GL20 от Inovance представляют собой инженерные продукты, которые предлагают сочетание компактности, производительности и гибкости. Их малые габариты, высокое быстродействие и универсальность делают их возможным выбором для современных систем промышленной автоматизации, где важны эффективность использования пространства и скорость отклика.

Благодаря своей конструкции и широкой совместимости, GL20 позволяют инженерам создавать компактные, быстрые и экономичные системы, отвечающие требованиям современного производства, где ценятся не только функциональность, но и рациональное использование ресурсов. Возможность работы с различными промышленными сетями и контроллерами предоставляет дополнительные преимущества при проектировании сложных систем автоматизации.
