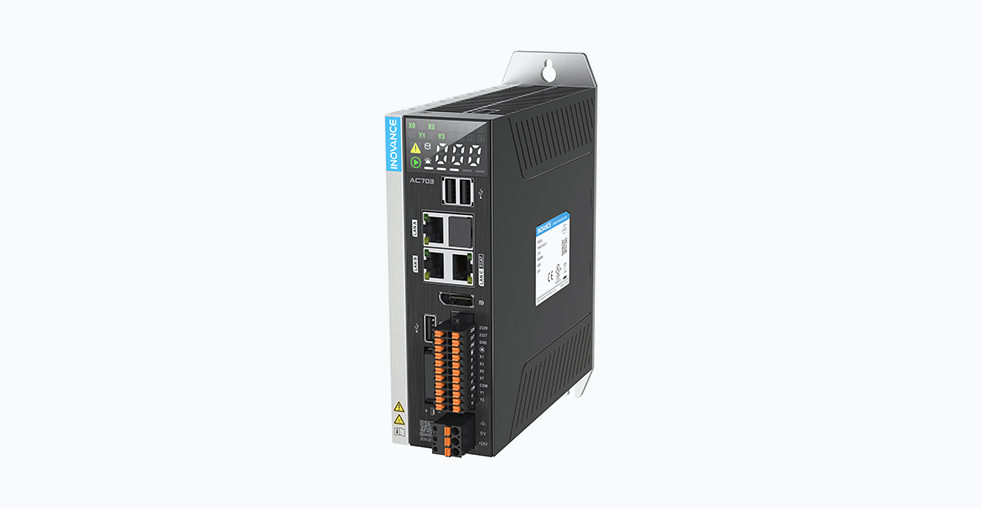

Программируемый контроллер Inovance AC700: технические характеристики и применение

Конструктивные особенности и технические характеристики

Программируемый логический контроллер Inovance AC700 представляет собой высокопроизводительное решение для сложных задач промышленной автоматизации, где требуется точное управление движением и глубокая интеграция в современные информационные системы. Данная модель сочетает в себе вычислительную мощность архитектуры x86 с универсальностью международного стандарта IEC 61131-3.

Основой серии AC700 служит четырехъядерный процессор Intel Atom E3940. Это обеспечивает значительный запас производительности для ресурсоемких приложений, таких как управление большими массивами данных, сложные математические вычисления и алгоритмы управления.

Контроллер оснащен оперативной памятью объемом 4 ГБ и встроенным накопителем емкостью 64 ГБ. Для хранения пользовательских данных и проектов предусмотрено 128 МБ энеронезависимой памяти. Общий объем памяти для программ также составляет 128 МБ, из которых 5 МБ являются энергонезависимыми.

Ключевые конструктивные особенности

• Компактные габариты: Размеры контроллера (160 x 150 x 55 мм) позволяют устанавливать его в условиях ограниченного пространства.
• Встроенный источник бесперебойного питания: Уникальная особенность AC700 — интеграция ИБП непосредственно в конструкцию контроллера. Это обеспечивает сохранение данных при аварийном отключении электропитания без необходимости установки внешних устройств.
• Интерфейсы связи: Контроллер имеет три сетевых порта — один порт EtherCAT и два независимых порта Gigabit Ethernet с возможностью назначения отдельных IP-адресов для организации сетевой сегментации. Также присутствует последовательный порт RS232/RS485, поддерживающий протоколы Modbus и свободную коммуникацию.
• Встроенные высокоскоростные входы/выходы: Контроллер обладает встроенными дискретными входами и выходами с частотой обработки до 200 кГц (восемь входов и четыре выхода), что позволяет реализовывать задачи высокоскоростного счета и широтно-импульсной модуляции без применения дополнительных модулей.

Функциональные возможности для практического применения

Управление движением

Через порт EtherCAT контроллер способен осуществлять синхронное управление до 32 осями с циклом обновления 1 мс. Эта характеристика критически важна для оборудования, работающего на высоких скоростях, где требуется точная синхронизация, например, в станках с числовым программным управлением или робототехнических комплексах.

Среда программирования и разработки

AC700 является интеллектуальным контроллером с поддержкой CODESYS, что обеспечивает соответствие международным стандартам IEC 61131-3 и PLCopen. Это предоставляет доступ к развитой среде разработки, поддерживающей множество языков программирования, включая ST (Structured Text), LD (Ladder Diagram), SFC (Sequential Function Chart) и CFC (Continuous Function Chart).

Интеграция в корпоративные информационные системы

Поддержка современных промышленных протоколов, таких как EtherNet/IP, OPC UA, Modbus TCP, UDP и Socket, позволяет контроллеру функционировать в качестве шлюза между производственным уровнем и верхними уровнями автоматизированной системы управления технологическими процессами. Это обеспечивает прозрачность данных на всех уровнях управления предприятием.

Условия эксплуатации и монтажа

Для обеспечения надежной работы контроллера необходимо соблюдать условия, регламентированные производителем:

• Температурный режим: Эксплуатация допустима в диапазоне от -5°C до +55°C.
• Влажность: Уровень влажности окружающей среды должен находиться в пределах 10–95% без конденсации.
• Защита от воздействий: Контроллер должен быть установлен в месте, защищенном от прямого солнечного света, проводящей пыли, коррозионных или горючих газов, масел, сильных электромагнитных полей, вибрации и механических воздействий.

При монтаже важно обеспечить достаточное пространство вокруг устройства для эффективного воздушного охлаждения и удобства технического обслуживания.

Области применения

Благодаря своей производительности и широким возможностям связи, AC700 находит применение в сложных технологических процессах различных отраслей промышленности.

• Крупная процессная автоматизация: Управление непрерывными производственными линиями в химической, пищевой или фармацевтической промышленности, где важна стабильность и интеграция с системой АСУТП.
• Высокоскоростное оборудование: Автоматизация станков, упаковочных машин и роботизированных комплексов, где требуется точное синхронное управление множеством осей.
• Интеллектуальное производство: Использование в качестве периферийного устройства для сбора, предварительной обработки и передачи данных в корпоративные системы или базы данных.

Сравнительный анализ с контроллерами других производителей

Архитектурные преимущества

Inovance AC700 представляет собой интегрированную платформу для построения сложных, интеллектуальных и взаимосвязанных систем автоматизации. Его архитектура сочетает мощные аппаратные ресурсы, развитые коммуникационные возможности и современные стандарты программирования, что делает его эффективным инструментом для решения нетривиальных инженерных задач в условиях развития концепции интеллектуального производства.

Контроллер демонстрирует сбалансированное сочетание производительности, функциональности и компактности, что позволяет применять его в проектах различной сложности — от локальных систем управления до распределенных комплексов автоматизации всего предприятия.
