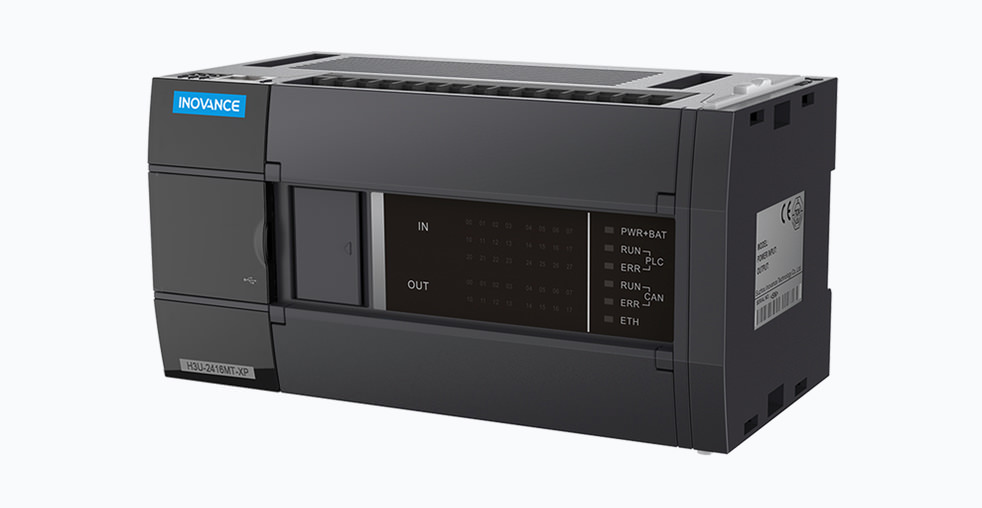

Программируемые логические контроллеры Inovance PLC H серии

Обзор серии программируемых контроллеров Inovance H

Программируемые логические контроллеры серии H от компании Inovance представляют собой семейство аппаратных решений, разработанных для охвата широкого спектра задач промышленной автоматизации — от выполнения простых логических операций до решения сложных задач управления движением. Эти устройства сочетают в себе надежность конструкции, компактные размеры и поддержку современных промышленных сетевых протоколов, что формирует их привлекательность для инженеров, проектирующих эффективные и масштабируемые системы управления технологическими процессами.

Структура линейки и основные модели

Линейка программируемых логических контроллеров H серии имеет четкую структуру, позволяющую инженеру-проектировщику выбрать модель, в точности соответствующую техническим требованиям конкретного проекта. Серия включает в себя несколько ключевых моделей, каждая из которых ориентирована на определенный класс задач.

Модель H1U

Эта модель позиционируется как экономичное и простое в использовании решение по принципу «все в одном», где центральный процессор и блок питания объединены в едином корпусе. Она поддерживает высокоскоростные входы и выходы и подходит для проектов, где ключевыми критериями выбора являются общая стоимость владения и простота внедрения.

Модель H2U

Контроллеры серии H2U представляют собой программируемые контроллеры второго поколения от Inovance. Модели различаются по количеству входов/выходов — от 20 до 128 точек. Конструктивно выполнены в компактных корпусах шириной от 130 до 350 мм, что позволяет оптимально использовать пространство в шкафу управления.

Модель H3U

Данная модель является высокопроизводительным контроллером третьего поколения, ориентированным на решение задач управления движением. Она поддерживает функцию управления электронной кулачковой осью, обладает высокоскоростными входами с пропускной способностью до 200 кГц и выходами до 200 кГц. Контроллер имеет объем программы 64 000 шагов, время обработки базовой инструкции 100 нс и поддерживает до 16 сервоосей. Наличие нескольких коммуникационных портов делает этот контроллер предпочтительным выбором для сложных автоматизированных машин и механизмов, требующих точной синхронизации и позиционирования.

Модель H5U

H5U — это высокопроизводительный контроллер с поддержкой протокола реального времени EtherCAT (до 72 клиентов), а также протоколов Modbus RTU, Modbus TCP, CANopen, CANlink. Контроллер разработан на базе мощного процессора ARM Cortex A8 с тактовой частотой 1 ГГц и обеспечивает выполнение базовой программной инструкции за 20 нс. Он поддерживает управление до 32 сервоосей по EtherCAT и до 16 локальных модулей ввода/вывода серии GL.

Линейка Easy Series (H6U)

Эти высокопроизводительные компактные программируемые контроллеры с поддержкой промышленной сети EtherCAT формируют полнофункциональную линейку для задач средней и высокой сложности. Они поддерживают широкий набор протоколов, включая Modbus RTU, CANopen, Ethernet/IP и фирменный CANlink. Архитектура позволяет подключать от 8 до 16 ультракомпактных модулей ввода-вывода серии GL20, что обеспечивает значительную гибкость при построении распределенных систем управления.

Сравнительный анализ моделей серии

Для наглядного сопоставления функциональных возможностей и технических характеристик различных моделей серии H предназначена следующая таблица.

Программное обеспечение и среда разработки

Все контроллеры серии H, включая модели Easy Series, программируются в единой бесплатной программной среде AutoShop. Использование единой среды значительно сокращает время на обучение персонала и унифицирует подход к разработке программного обеспечения для различных моделей контроллеров. Среда разработки поддерживает стандартные языки программирования, определенные в стандарте МЭК 61131-3: LD (лестничные диаграммы), SFC (последовательностные функциональные блок-схемы), FBD/FC (функциональные блоки) и ST Lite (структурированный текст). Наличие встроенного офлайн-симулятора позволяет проводить отладку алгоритмов управления без физического подключения к реальному контроллеру, что минимизирует простои оборудования на этапе разработки и тестирования.

Конструктивные особенности и расширяемость

Помимо базовых характеристик, серия H предлагает ряд инженерных решений, которые напрямую влияют на удобство монтажа, ввода в эксплуатацию и дальнейшего обслуживания системы.

Модульная архитектура

Для моделей H5U и H6U в качестве периферийных устройств используются ультракомпактные модули ввода-вывода серии GL20. Их ключевое преимущество заключается в возможности быстрой замены и подключения, что упрощает не только первоначальный монтаж, но и проведение ремонтных работ в случае выхода из строя. Использование пружинных клемм Push-in ускоряет подключение проводников и повышает надежность электрического контакта.

Современные интерфейсы подключения

Модели Easy Series оснащены разъемом USB Type-C для конфигурирования и программирования, что обеспечивает простой и быстрый ввод в эксплуатацию с использованием современных портативных компьютеров. Это решение избавляет инженеров от необходимости использования устаревших кабелей с разъемами типа USB-B.

Сетевая интеграция

Способность контроллеров H серии работать не только в рамках экосистемы Inovance, но и с оборудованием сторонних производителей, является важным требованием для современных промышленных предприятий. Поддержка открытых протоколов, таких как Modbus RTU/TCP, CANopen и Ethernet/IP, позволяет осуществлять бесшовную интеграцию этих программируемых контроллеров в существующую инфраструктуру автоматизированной системы управления технологическими процессами.

Рекомендации по применению

Выбор конкретной модели контроллера зависит от решаемой технологической задачи. Можно выделить несколько типовых сценариев, где сильные стороны серии H раскрываются наиболее полно.

Оборудование для упаковки и обработки материалов

В технологическом оборудовании, требующем синхронизации нескольких приводов, применения электронных кулачков и интерполяции движения, наиболее подходящим выбором будут модели H3U или H5U/H6U с поддержкой сети EtherCAT. Высокая скорость обработки дискретных входов и выходов гарантирует точное срабатывание и позиционирование исполнительных механизмов.

Модульные и масштабируемые системы управления

Для управляющих станций, где важна возможность легкого расширения и модификации, комбинация контроллера H5U/H6U и модулей ввода-вывода GL20 создает гибкую и компактную архитектуру. Возможность подключения до 16 периферийных модулей покрывает потребности большинства проектов средней сложности.

Заключение

Серия программируемых логических контроллеров H от компании Inovance представляет собой тщательно проработанную линейку продуктов, которая предлагает инженерам и проектировщикам инструменты, соответствующие современным требованиям промышленной автоматизации: модульность, поддержку открытых стандартов и ориентацию на практическую эффективность в различных применениях.
