IO-Link от ifm: технология для промышленной автоматизации

Введение в технологию

В сфере промышленной автоматизации, где точность, надежность и эффективность имеют критическое значение, технология IO-Link от компании ifm представляет собой значительный прогресс в методах сбора, передачи и использования данных. В отличие от традиционных полевых шин, IO-Link использует простой метод связи точка-точка с обычными трехпроводными соединениями для датчиков и исполнительных механизмов. Это позволяет извлекать ранее недоступные данные и передавать их в системы верхнего уровня для прогнозного обслуживания и улучшения качества процессов.

Для технических специалистов это означает фундаментальное изменение в подходах к проектированию, внедрению и обслуживанию автоматизированных систем. Технология устраняет компромиссы между простотой аналоговых сигналов, интеллектом Ethernet-коммуникаций и стоимостью дискретных точек ввода-вывода.

Технические основы работы IO-Link

Три типа данных: расширенные возможности

Ключевой особенностью IO-Link является способность работать с тремя типами данных, что значительно расширяет диагностические и функциональные возможности системы:

1. Циклические данные (Process Data): регулярный автоматический обмен процессными данными между IO-Link master и подключенными устройствами. Эти данные непрерывно запрашиваются контроллером и необходимы для управления машинами или процессами. Включают входные процессные данные, выходные процессные данные и диагностическую информацию высокого уровня.

2. Ациклические данные (Service Data): дополнительная информация об устройстве, получаемая по запросу от контроллера. Включает параметры и идентификацию датчика, специальные наборы данных и историю устройства.

3. Данные событий (Events): специальные диагностические данные от датчика, такие как превышение диапазона измерения или ввод неверного значения параметра.

Архитектура системы: мастеры и устройства

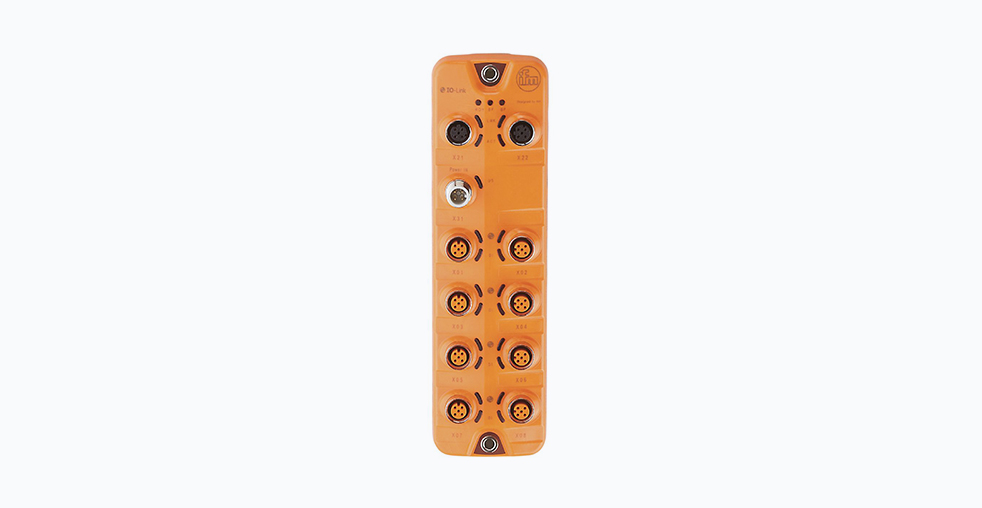

Центральным элементом системы IO-Link является IO-Link master — устройство, которое передает данные машины, параметры процесса и диагностическую информацию в контроллер PLC или непосредственно в систему управления IIoT верхнего уровня. Мастер заменяет традиционные аналоговые входные карты цифровым путем связи между мастером и устройством. В зависимости от конфигурации мастера, к нему можно подключить до 8 IO-Link устройств.

ifm предлагает различные серии мастеров для разных условий применения:

— DataLine (AL13xx) и CabinetLine (AL19xx): с портами типа A, ограничены током нагрузки 300 мА на порт

— PerformanceLine (AL14xx): с портами типа B для подключения выходных устройств IO-Link, требующих повышенной мощности, с возможностью коммутации нагрузок до 2А

Особенности портов типа A и типа B

Техническим специалистам важно понимать различия между типами портов на IO-Link мастерах:

Порты типа A (4-контактные разъемы M12):

— Контакт 2: всегда используется как цифровой вход

— Контакт 5: не используется

— Подходят для стандартных датчиков, RFID устройств, сигнальных ламп и устройств с низким энергопотреблением

— Емкость по току: 200-500 мА

Порты типа B (5-контактные разъемы M12):

— Контакт 2: дополнительное питание +24V (Ua)

— Контакт 5: земля вспомогательного питания (GNDs)

— Предназначены для мощных исполнительных механизмов и устройств, требующих дополнительного напряжения

— Емкость по току: около 2А

Это различие критически важно при проектировании систем с различными типами нагрузок и требованиями к энергопотреблению.

Сравнительный анализ технологий

Практические преимущества для инженеров

Сокращение затрат и времени на проектирование

Один из наиболее значимых плюсов IO-Link — существенное сокращение общих затрат и времени на создание машины:

— Один IO-Link датчик может заменить несколько устройств, передавая несколько процессных значений по одному проводу

— Модули связи IO-Link готовы к использованию в полевых условиях и предназначены для уменьшения требований к шкафу управления

— Полевые устройства IO-Link могут быть подключены механически, в отличие от трудоемких жгутов проводов

На этапе ввода в эксплуатацию двунаправленная цифровая связь позволяет настроить полевые модули и IO-Link устройства за секунды путем простой загрузки файла конфигурации. Датчики и сетевые устройства проверяются и валидируются автоматически в процессе ввода в эксплуатацию.

Повышение точности и надежности данных

В отличие от аналоговых сигналов, подверженных помехам и искажениям при преобразовании, IO-Link обеспечивает полностью цифровую связь без потерь на преобразование цифро-аналог-цифра. Это обеспечивает:

— Отсутствие влияния электромагнитных помех даже при большой длине кабелей

— Повторяемость процессов

— Прогнозирующую информацию от датчиков для непрерывной верификации инструментов

Улучшение времени безотказной работы оборудования

Функция автоматической замены устройства автоматически загружает параметры с существующего устройства на заменяемое устройство за секунды, что минимизирует незапланированные простои и ускоряет возврат оборудования в работу.

Уникальные технологические решения ifm

Y-path: параллельные пути для данных

Одной из наиболее инновационных разработок ifm в области IO-Link является технология Y-path, которая позволяет осуществлять управление машиной через PLC одновременно с передачей больших данных для обработки в системы верхнего уровня без вмешательства в работу машины.

Традиционно PLC используют менее 20% информации от датчиков для управления машиной. Остальные 80% информации используются системами HMI, visualization computers, серверами и ПК.

Y-path позволяет датчикам напрямую общаться с системами SCADA, MES, ERP и CMMS без вмешательства PLC, одновременно отправляя информацию в PLC для управления машиной. Это стало возможным благодаря тому, что IO-Link мастеры ifm имеют отдельный IIoT порт с выделенным IP-адресом для IT-инфраструктуры, что не влияет на сторону управления машиной.

IODD: стандартизированное описание устройств

IODD (IO-Link Device Description) — это компактный файл, описывающий, как устройства IO-Link передают информацию в системы или контроллеры верхнего уровня. Он предоставляет детали о структуре циклических данных и доступных ациклических командах.

IODD обеспечивает бесшовную интеграцию датчиков в системы управления и включает:

— Идентификацию устройства

— Операционные данные

— Технические спецификации

Файлы IODD можно найти в IODDfinder — комплексной базе данных, предоставляемой сообществом IO-Link.

Модули IO-Link: расширенные возможности

ifm предлагает широкий спектр IO-Link модулей для различных применений, которые значительно расширяют возможности IO-Link инфраструктуры. Эти модули имеют входы и выходы для двоичных, аналоговых и цифровых сигналов и могут также управлять исполнительными механизмами.

Конструктивные особенности модулей

— Прочный корпус с классами защиты IP67/68/69K

— Отличная стойкость к ударам и вибрации

— Пригодность для использования в промышленных применениях и гигиенических зонах

— Цифровые входные фильтры и мощные выходы

— Версии с электрическим разделением различных источников напряжения и IO-Link

— Версии со свободно конфигурируемыми входами и выходами

Серии модулей ifm

ifm предлагает две основные серии модулей:

1. Оранжевые полевые модули серии Coolant: устойчивы к маслам и охлаждающим жидкостям, подходят для общих промышленных применений.

2. Серые модули для пищевой промышленности: идеально подходят для гигиенических применений и применений в пищевой промышленности благодаря материалу корпуса с высоким классом защиты IP68/IP69K.

Сравнение серий модулей IO-Link

Практические аспекты внедрения

Питание модулей IO-Link

ifm предоставляет широкий диапазон вариантов питания для своих IO-Link модулей для удовлетворения различных требований в полевых условиях. Для питания IO-Link модуля и датчиков/исполнительных механизмов в поле доступно до 3 различных источников питания на модуль:

— US = напряжение питания от мастера

— UA = внешнее напряжение питания для исполнительного механизма

— UAi = внешнее напряжение питания для датчика

Важно отметить, что если IO-Link модуль питается от порта типа B, датчики будут питаться через UA вместе с исполнительными механизмами. Это означает, что при прерывании UA датчики также перестанут работать. Поэтому ifm предлагает версии с внешним источником питания, где UAi и UA разделены.

Вопросы безопасности

В современных децентрализованных полевых шинных системах исполнительные механизмы управляются через небезопасные выходы I/O модулей, в то время как питание этих I/O модулей все чаще отключается централизованно через upstream safety relay или safety controller.

Теоретически в небезопасных I/O модулях может возникнуть неисправность, в результате которой выход продолжит питаться от US, даже если UA был отключен. Модули DX PerformanceLine были разработаны таким образом, чтобы исключить эту теоретическую ошибку — так называемое исключение неисправности.

Применение в различных отраслях

Технология IO-Link от ifm находит применение в различных отраслях промышленности:

Автомобильная промышленность: Высокая точность измерений и надежность связи делают IO-Link идеальным решением для сборочных линий и систем контроля качества.

Пищевая промышленность: Модули с высокой степенью защиты IP68/IP69K и коррозионной стойкостью обеспечивают надежную работу в условиях повышенной влажности и требований гигиены.

Фармацевтическая промышленность: Возможность удаленной настройки и мониторинга параметров позволяет соблюдать строгие требования к документации и отслеживаемости процессов.

Химическая промышленность: Устойчивость к агрессивным средам и возможность работы в широком температурном диапазоне расширяют возможности автоматизации.

Перспективы развития технологии

Технология IO-Link продолжает развиваться, предлагая новые возможности для промышленной автоматизации. Среди перспективных направлений развития:

— Интеграция с технологиями Industry 4.0 и IIoT

— Улучшенные возможности диагностики и прогнозного обслуживания

— Расширение диапазона поддерживаемых устройств и датчиков

— Улучшение энергоэффективности и снижение энергопотребления

— Развитие стандартов безопасности и защиты данных

Заключение

Технология IO-Link от ifm представляет собой комплексную экосистему, которая трансформирует подходы к промышленной автоматизации. От датчиков с встроенной диагностикой до мощных мастеров с параллельными путями данных для управления и IIoT — решения ifm предлагают техническим специалистам беспрецедентный уровень гибкости, точности и надежности.

Широкий ассортимент продукции ifm с поддержкой IO-Link — от индуктивных датчиков серии IFS и датчиков давления PN7 до оптических датчиков O5D и модулей ввода-вывода — обеспечивает совместимость и комплексность решений для различных отраслей промышленности.

Для инженеров и технических специалистов внедрение IO-Link означает не только модернизацию оборудования, но и изменение парадигмы управления производственными процессами — от реактивного обслуживания к предиктивному, от ограниченного контроля к полной прозрачности процессов.

Технология подтвердила свою эффективность и востребованность в современных промышленных условиях. ifm как один из основателей консорциума IO-Link продолжает играть ключевую роль в этом развитии, предлагая инновационные продукты и решения для промышленной автоматизации следующего поколения.
