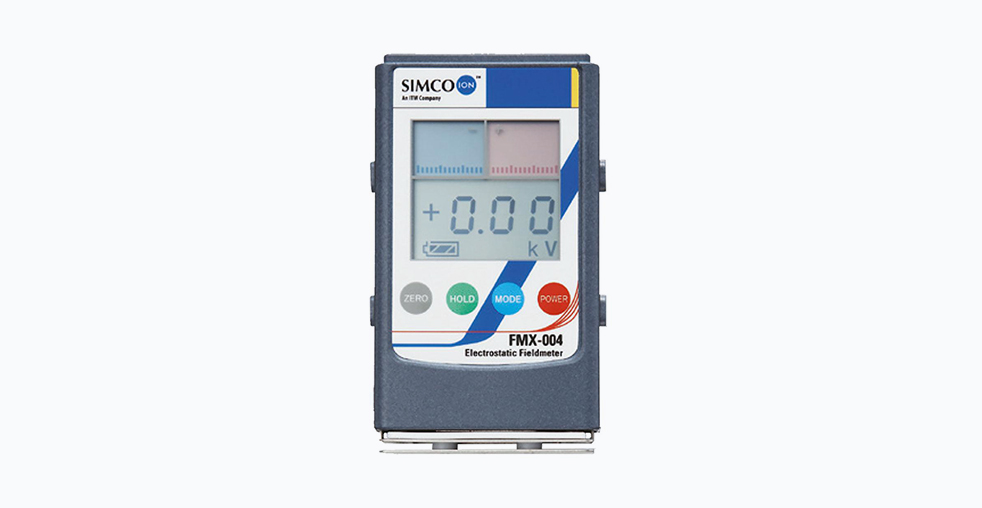

Измеритель статического электричества Simco ION FMX-004: принцип работы и применение

Контроль статического электричества является важной составляющей в различных отраслях промышленности. Накопление электростатических зарядов может привести к серьезным проблемам: от брака продукции и повреждения чувствительных электронных компонентов до возникновения пожаров и взрывов в условиях, где присутствуют легковоспламеняющиеся вещества. Для эффективного управления этими рисками необходим точный и надежный инструмент для измерения. Портативный измеритель статического электричества Simco ION FMX-004 предназначен для количественной оценки напряженности электростатического поля, предоставляя специалистам объективные данные для анализа и принятия решений.

Принцип действия и основные характеристики

Прибор FMX-004 работает по принципу бесконтактного измерения. Он оснащен чувствительным датчиком, который определяет напряженность электростатического поля, создаваемого заряженным объектом, без физического контакта с его поверхностью. Это позволяет проводить измерения быстро и безопасно, не влияя на сам объект и не разряжая его.

Ключевым параметром прибора является фиксированное расстояние измерения, которое составляет 25 миллиметров. Соблюдение этой дистанции критически важно для получения точных и воспроизводимых результатов. Для удобства оператора в конструкцию прибора интегрирована система визуального позиционирования. Основные технические характеристики прибора представлены в таблице ниже.

Конструктивные особенности для обеспечения точности

Конструкция FMX-004 включает несколько инженерных решений, направленных на минимизацию погрешностей и удобство использования в промышленных условиях.

Корпус прибора изготовлен из специального токопроводящего пластика. Это предотвращает накопление статических зарядов на самом корпусе измерителя, которые могли бы искажать результаты измерений. Для обеспечения стабильного нулевого потенциала корпуса предусмотрен боковой зажим для подключения заземляющего провода. Регулярное заземление корпуса является важной процедурой, особенно при работе в средах с высоким уровнем электростатических помех.

Как уже упоминалось, система позиционирования с двумя светодиодами помогает оператору точно выдерживать необходимое расстояние в 25 мм. Когда оба светодиода отчетливо видны, датчик находится на оптимальной дистанции от измеряемой поверхности.

Двухцветный жидкокристаллический дисплей одновременно отображает численное значение напряжения в киловольтах, его полярность и аналоговую шкалу. Графическое представление в виде шкалы позволяет мгновенно оценить относительную величину заряда, что полезно при сканировании больших площадей для поиска локальных зон с повышенной напряженностью поля.

Функциональные возможности для сбора данных

Помимо базового измерения, FMX-004 обладает рядом функций, полезных для документирования и анализа.

• Функция удержания показаний (HOLD): Позволяет зафиксировать текущее значение на дисплее, что удобно для записи данных или проведения измерений в труднодоступных местах.
• Внутренняя память: Прибор может сохранять серии измерений для последующего анализа или формирования отчетов.
• Аналоговый выход: Наличие разъема для аналогового выхода позволяет подключить прибор к регистрирующим устройствам, таким как самописцы или системы сбора данных, для непрерывного мониторинга изменения электростатического поля во времени.

Области практического применения

Измеритель FMX-004 находит применение в отраслях, где контроль электростатики напрямую влияет на качество продукции, безопасность процессов и экономическую эффективность.

Производство электроники и полупроводниковых устройств. В этой области прибор используется для аудита зон, защищенных от электростатического разряда (ESD), в соответствии с требованиями международных стандартов, например, IEC 61340-5-1. С его помощью проверяют электростатический потенциал на рабочих столах, поверхностях оборудования, стеллажах для хранения компонентов, транспортной таре и одежде персонала. Выявление даже небольших зарядов в сотни вольт критически важно для защиты компонентов, чувствительных к разрядам.

Полиграфия и производство упаковки. Статическое электричество вызывает такие проблемы, как слипание листов бумаги или полимерных пленок, неправильную подачу материала в печатную машину, притяжение пыли и дефекты печати. FMX-004 помогает локализовать источник заряда — например, область трения или быстро вращающийся вал — и объективно оценить эффективность работы установленных ионизаторов или других средств нейтрализации статики.

Химическая, фармацевтическая и перерабатывающая промышленность. В средах, где присутствуют взрывоопасные газы, пары или горючие пыли, электростатическая искра представляет собой серьезную опасность. Регулярный мониторинг уровней статического электричества на технологическом оборудовании, трубопроводах, емкостях для хранения сырья и готовой продукции, а также на спецодежде персонала является необходимой профилактической мерой.

Работа с полимерными материалами и текстилем. Процессы резки, протяжки, намотки синтетических тканей и пленок часто сопровождаются интенсивной генерацией статического электричества. Измерения помогают оптимизировать эти процессы и правильно размещать оборудование для нейтрализации зарядов.

Рекомендации по эксплуатации

Для получения достоверных результатов при работе с FMX-004 следует придерживаться нескольких правил.

1. Перед началом ответственных измерений всегда подключайте заземляющий провод к специальному зажиму на корпусе прибора для отвода паразитных зарядов.
2. Следите за индикаторами правильного расстояния. При измерении на неровных поверхностях или в углублениях необходимо удостовериться, что дистанция в 25 мм выдерживается по всей площади измерения.
3. Для поиска зон с максимальной напряженностью поля рекомендуется плавно перемещать прибор над поверхностью, наблюдая за изменением показаний на дисплее, а не ограничиваться точечными замерами.
4. Учитывайте влияние внешних условий. Низкая относительная влажность воздуха (менее 30-40%) способствует более интенсивному накоплению и сохранению электростатических зарядов, что может отражаться на результатах измерений.

Сравнение с другими продуктами

Simco ION FMX-004 представляет собой портативное решение для периодического контроля. Он является логическим развитием предыдущей модели FMX-003 и занимает нишу приборов, предлагающих баланс между точностью, функциональностью и мобильностью.

На рынке представлены и другие типы приборов для измерения статического электричества. Однако многие из них либо обладают меньшим набором функций для анализа (отсутствие памяти, аналогового выхода), либо являются более простыми индикаторными устройствами без точной количественной оценки. С другой стороны, существуют высокоточные стационарные измерительные системы и лабораторные электрометры, которые обеспечивают более высокое разрешение и точность, но, как правило, лишены портативности и предназначены для использования в контролируемых условиях.

Таким образом, Simco ION FMX-004 позиционируется как профессиональный инструмент для инженеров, технологов и специалистов по безопасности, которым необходимы количественные данные о статическом электричестве непосредственно на производственных линиях, в складских помещениях и лабораториях. Он позволяет перейти от субъективных оценок к объективным измерениям, что является основой для принятия технических решений по внедрению и оптимизации систем электростатической защиты.
