Кабели с разъемом IFM: технические особенности и применение в промышленной автоматизации

Конструктивные особенности и технические характеристики

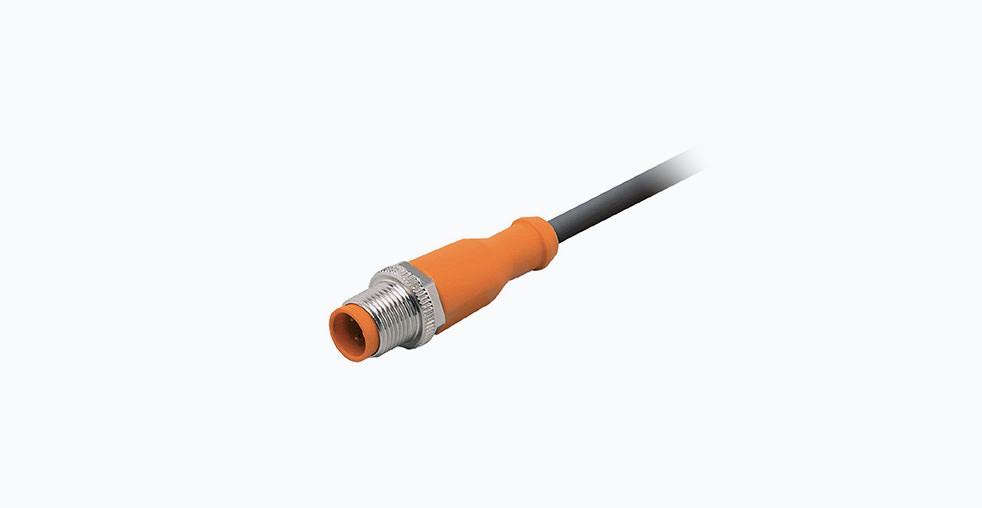

Кабели IFM с разъемами M8 и M12 представляют собой инженерные изделия, разработанные для работы в экстремальных условиях. Конструкция разъемов включает позолоченные контакты для обеспечения минимального переходного сопротивления и стабильного соединения после многократных подключений. Система блокировки с моментом затяжки 0,6-1,5 Нм обеспечивает защиту от самопроизвольного откручивания при вибрации.

Материалы исполнения корпусов:

• TPU (термопластичный полиуретан) — для устойчивости к механическим воздействиям и износу
• PUR (полиуретан) — для гибкости и устойчивости к маслам и охлаждающим эмульсиям
• PA (полиамид) — для химической стойкости в агрессивных средах

Эти материалы обеспечивают работу в температурном диапазоне от -25°C до +90°C, а в специальных исполнениях — в более экстремальных условиях.

Классификация и специализация кабелей IFM

Промышленные соединительные кабели (EVC-серии)

Предназначены для стандартных промышленных применений. Модель EVC123 имеет конфигурацию разъемов с 4 и 5 контактами, длину 1,6 м и степень защиты IP65/IP67/IP68/IP69K.

Специализированные кабели для периферийных устройств

Модель E12508 предназначена для подключения клапанов с разъемом типа A (NAMUR), имеет 2 жилы и угловое исполнение для удобного монтажа в стесненных условиях.

Ethernet-кабели для промышленных сетей

E12490 представляет собой решение с разъемом M12 на одном конце и стандартным RJ45 на другом, длиной 0,5 м, с защитой IP20/IP67. Такая конструкция позволяет подключать стандартное сетевое оборудование к промышленным сетям.

Взрывозащищенные исполнения

Для опасных производств IFM предлагает кабели с сертификатами ATEX и IECEx, такие как ENC10A, с маркировкой II 1G Ex ia IIB T6 Ga. Эти модели имеют регламентированные параметры максимальной входной мощности и внутренней емкости, что важно для предотвращения искрообразования.

Практические аспекты выбора и применения

Ключевые критерии выбора

1. Соответствие конфигурации контактов — 3, 4, 5, 8-pin версии имеют разное назначение
2. Угловое или прямое исполнение — определяет удобство монтажа в стесненных условиях
3. Стойкость к внешним воздействиям — для пищевой промышленности обязательна стойкость к мойке под высоким давлением (IP69K)
4. Материал оболочки — PUR для маслосодержащих сред, TPU для механических воздействий
5. Температурный диапазон — для наружных применений или холодильных камер нужны специальные исполнения

Особенности монтажа и эксплуатации

Правильный момент затяжки 0,6-1,5 Нм важен для обеспечения заявленной степени защиты. Недостаточный момент не обеспечит герметичности, чрезмерный может повредить уплотнительные элементы.

Радиус изгиба при движении кабеля должен быть не менее 10 диаметров кабеля, при этом максимальная скорость перемещения не должна превышать 3,3 м/с для горизонтального перемещения длиной 5 м с ускорением не более 5 м/с². Эти параметры важны для роботизированных применений и автоматизированных линий.

Надежность и долговечность

Кабели IFM характеризуются длительным сроком службы, составляющим более 5 миллионов циклов изгиба. Продуманная конструкция способствует сокращению времени монтажа и минимизации простоев оборудования из-за отказа соединительных компонентов.

Статистика показывает, что на кабели и соединения приходится значительная часть неисправностей в автоматизированных системах. Использование качественных компонентов позволяет снизить этот показатель.

Заключение

Кабели с разъемами IFM демонстрируют внимательное отношение к деталям и понимание потребностей промышленности. От конструкции уплотнительных элементов до точного соблюдения момента затяжки — каждый аспект продуман для обеспечения максимальной надежности.

Широкий ассортимент IFM позволяет найти оптимальное решение для различных задач промышленной автоматизации — от стандартных применений до экстремальных условий взрывоопасных производств или пищевой промышленности с агрессивными санитарными обработками.
