Кабельные разъемы ifm: особенности и применение в промышленности

Кабельные разъемы представляют собой критически важные элементы промышленных систем, от которых зависят надежность связи, стабильность передачи данных и долговечность оборудования. Компания ifm electronic предлагает решения, сочетающие инженерную точность, адаптацию к сложным условиям и соответствие международным стандартам.

Конструктивные особенности и технические характеристики

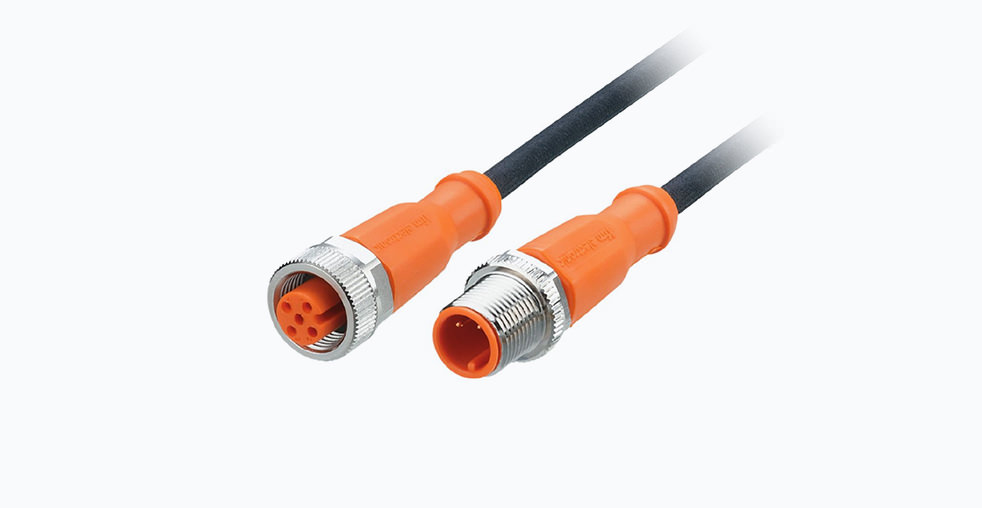

Кабельные разъемы ifm серии ecolink представлены в исполнениях M8 и M12, которые являются отраслевым стандартом для подключения датчиков, актуаторов и сетевых устройств. Эти разъемы разработаны с учетом необходимости обеспечения высокой степени защиты и механической устойчивости. Модели EVC810 (прямой разъем M12, 4-pin) и EVC811 (угловой разъем M12, 4-pin) выполнены из полиамида и латуни, что обеспечивает стойкость к коррозии и механическим нагрузкам. Их рабочие напряжения достигают 250 VAC / 300 VDC, а температурный диапазон составляет от -25 до +90°C.

Одной из ключевых особенностей является степень защиты IP69K, которая гарантирует полную герметичность даже в условиях высокого давления и температур. Это достигается за счет уплотнительных колец из EPDM и конструкции накидной гайки из нержавеющей стали, которая предотвращает случайное ослабление соединения. Модель EVF570 (угловой разъем M12, 5-pin) использует позолоченные контакты для минимального переходного сопротивления и устойчивости к окислению, а ее конструкция допускает использование кабелей диаметром от 3,5 до 6 мм.

Для гигиенических применений, таких как пищевая и питьевая промышленность, ifm предлагает решения с материалами, устойчивыми к агрессивным средам. Разъем EVF567 выполнен из нержавеющей стали V4A (1.4404) и не содержит силикона, что соответствует требованиям международных стандартов.

Преимущества для промышленных применений

Надежность в экстремальных условиях

Разъемы ifm разработаны для работы в широком температурном диапазоне (до -30…+100°C) и при высоких механических нагрузках. Кабельные сборки EVT014 (угловой кабель M12, 5-pin) выдерживают более 1 миллиона циклов изгиба и деформацию кручения ±180 °/m, что делает их идеальными для применений в робототехнике и подвижной технике.

Простота монтажа и обслуживания

Конструкция разъемов ifm позволяет осуществлять монтаж без инструментов благодаря запатентованной системе зажима. Это не только ускоряет установку, но и снижает риск человеческой ошибки. Модель EVC816 оснащена втулкой, которая защищает уплотнительное кольцо от повреждений при перетягивании гайки.

Совместимость и универсальность

Разъемы ifm совместимы с большинством промышленных протоколов, включая AS-interface, IO-Link и PROFINET. Разветвитель E70354 позволяет организовать переход с плоского AS-i кабеля на разъем M12, обеспечивая интеграцию в существующие системы без дополнительных адаптеров.

Практические применения и примеры

Пищевая промышленность

В пищевой промышленности, где требуется регулярная мойка оборудования высоким давлением, разъемы ifm с степенью защиты IP69K и материалами, устойчивыми к агрессивным моющим средствам, становятся незаменимыми. Модель EVT001 (кабель с прямым разъемом M12) используется для подключения датчиков на конвейерных линиях, где важно избежать простоев из-за коррозии или короткого замыкания.

Металлообработка и сварочные системы

В условиях высоких температур и вибраций, таких как сварочные цеха, угловые разъемы EVC813 обеспечивают надежное соединение без риска самооткручивания. Их конструкция включает LED-индикаторы для визуализации статуса подключения, что упрощает диагностику.

Подвижная техника и робототехника

Для применений с постоянным движением, таких как автоматизированные складские системы, кабельные сборки ifm EVT014 предлагают оптимизированный радиус изгиба (10× диаметр кабеля) и скорость перемещения до 3,3 м/с. Это предотвращает переломы кабеля и продлевает срок службы системы.

Рекомендации по выбору и эксплуатации

При выборе разъема важно учитывать не только степень защиты IP, но и температурный диапазон, механические нагрузки и химическую стойкость. Для применений с частой мойкой предпочтительны модели из нержавеющей стали, такие как EVF570.

Для сетевых применений необходимо убедиться, что разъем поддерживает требуемый протокол передачи данных. 5-контактные разъемы M12 часто используются для IO-Link, тогда как 4-контактные — для стандартных датчиков.

Для гарантии герметичности важно соблюдать момент затяжки накидной гайки (обычно 0,6–1,5 Нм). Использование тарированного ключа помогает избежать повреждений.

При проектировании систем с подвижными кабелями рекомендуется минимизировать радиус изгиба и использовать угловые разъемы для снижения механического напряжения.

Заключение

Кабельные разъемы ifm — это результат инженерной мысли, ориентированной на надежность, простоту интеграции и адаптацию к сложным промышленным условиям. Их конструктивные особенности, такие как степень защиты IP69K, материалы из нержавеющей стали и позолоченные контакты, делают их подходящим выбором для критических применений в пищевой промышленности, металлообработке и робототехнике. Для специалистов важно не только выбирать подходящие модели, но и следовать рекомендациям по монтажу и эксплуатации.
