Камеры машинного зрения для промышленности — технический обзор

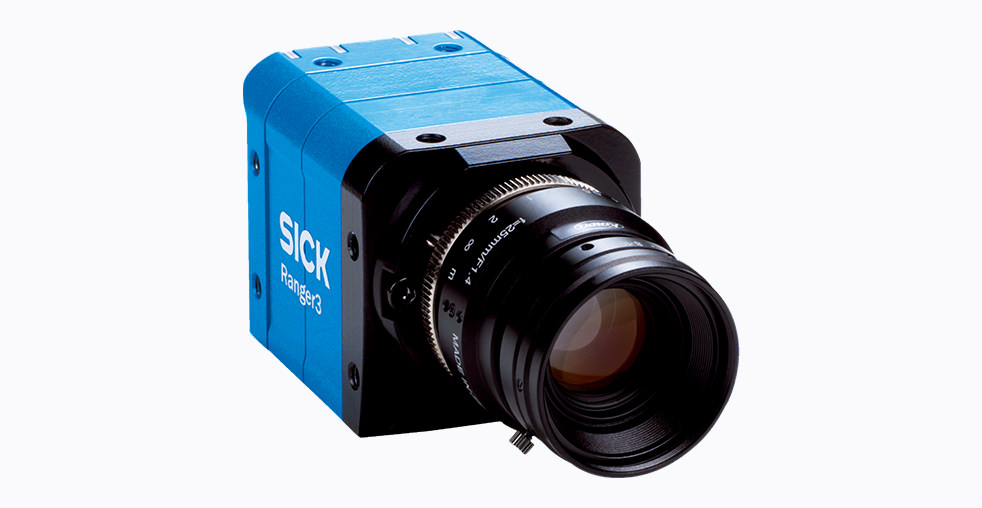

Введение

Современные производственные и логистические комплексы активно внедряют системы машинного зрения, которые стали ключевым компонентом автоматизации. Камеры компании SICK представляют собой сложные инженерные решения, обеспечивающие высокоточный контроль качества, автоматизацию технологических процессов и сбор данных в режиме реального времени. Для технических специалистов критически важными параметрами являются не только базовые характеристики камер, но и их способность к интеграции в существующие системы, надежность работы в экстремальных условиях и адаптивность к решению сложных производственных задач.

Ключевые технические характеристики

Разрешение и чувствительность

Разрешающая способность камер SICK варьируется от стандартных 2 Мп до высоких 12 Мп и более, что позволяет решать широкий спектр задач: от обнаружения крупногабаритных объектов до контроля микроскопических дефектов. Следует отметить, что высшее разрешение не всегда является экономически оправданным. Для мониторинга перемещений в складских помещениях достаточно 1 Мп, в то время как для идентификации автомобильных номеров или чтения мелких текстов требуется 4 Мп и выше.

Светочувствительность измеряется в люксах и определяет минимальный уровень освещенности, при котором камера сохраняет работоспособность. Модельный ряд SICK предлагает диапазон от 0.01 лк для базовых применений до 0.001 лк для условий практически полной темноты. В условиях ночной съемки с ИК-подсветкой камеры способны обеспечивать цветное изображение даже при минимальном освещении.

Тип матрицы и ее размер

Большинство камер SICK используют CMOS-матрицы благодаря их энергоэффективности и высокой скорости считывания данных. Размер матрицы варьируется от 1/4 дюйма до 1 дюйма, причем большие размеры обеспечивают лучшее качество изображения при низком освещении и уменьшают цифровые шумы. Например, матрица 1/2.8 дюйма превосходит по светочувствительности матрицу 1/4 дюйма за счет увеличенных пикселей, которые захватывают больше световой информации.

Оптика и зум

Фиксированные объективы оптимальны для задач со стабильными условиями съемки, в то время как вариофокальные объективы позволяют гибко настраивать фокусное расстояние и угол обзора непосредственно на объекте. Светосила объектива, определяемая значением диафрагмы (например, f/1.2 или f/2.0), напрямую влияет на количество света, попадающего на матрицу. Объектив с диафрагмой f/1.2 значительно эффективнее при слабом освещении, чем f/2.0.

Скорость передачи данных и интерфейсы

Камеры SICK поддерживают современные интерфейсы передачи данных, включая GigE Vision, USB3 Vision и CoaXPress, обеспечивая высокоскоростную передачу информации с минимальной задержкой. Это особенно важно для приложений, требующих обработки изображений в реальном времени, таких как контроль быстро движущихся конвейерных линий или роботизированная сборка.

Конструктивные особенности и эксплуатационные преимущества

Защищенность и условия эксплуатации

Промышленные камеры SICK разработаны для работы в экстремальных условиях:

• Степень защиты IP67 и IP69K от пыли, влаги и высокого давления
• Температурный диапазон от -30°C до +60°C
• Вибрационная и ударная стойкость согласно стандартам IEC 60068-2-6/27

Эти характеристики позволяют использовать оборудование в производственных цехах с повышенной вибрацией, на открытых промышленных площадках и в пищевой промышленности, где требуется регулярная мойка оборудования под высоким давлением.

Энергоэффективность и тепловыделение

CMOS-матрицы, используемые в камерах SICK, потребляют значительно меньше энергии по сравнению с CCD-аналогами, что снижает тепловыделение и увеличивает срок службы компонентов. Это особенно важно для систем, работающих в непрерывном режиме, где перегрев может привести к деградации качества изображения или отказу оборудования.

Интеграция с внешними системами

Камеры поддерживают промышленные протоколы передачи данных IO-Link, PROFINET и EtherNet/IP, что упрощает их интеграцию в существующие автоматизированные системы управления производством. Использование IO-Link позволяет не только передавать данные изображения, но и удаленно конфигурировать параметры камеры, что существенно снижает эксплуатационные расходы.

Практические применения и сценарии использования

Контроль качества и обнаружение дефектов

Высокое разрешение и продвинутые алгоритмы обработки изображений позволяют камерам SICK обнаруживать дефекты размером до 0.05 мм. В автомобильной промышленности они применяются для проверки качества сварочных швов, контроля наличия крепежных элементов и оценки качества лакокрасочных покрытий.

Роботизированное зрение

Камеры интегрируются с роботами-манипуляторами для решения задач бин-пикинга (сбора разноориентированных деталей из контейнера) и точного позиционирования. Благодаря высокой скорости передачи данных и низкой задержке роботизированные системы могут адаптировать траекторию движения в реальном времени.

Идентификация и отслеживание

Поддержка технологий штрихкодирования и считывания Data Matrix делает камеры SICK идеальным решением для логистических применений. Они способны распознавать коды даже на поврежденных или частично загрязненных поверхностях, что критически важно для работы складских автоматизированных систем.

Безопасность и мониторинг

В составе систем защиты периметра камеры могут использоваться для обнаружения несанкционированных проникновений или мониторинга опасных зон. Инфракрасная подсветка и высокая светочувствительность позволяют им работать в условиях полной темноты без необходимости организации дополнительного освещения.

Сравнительный анализ промышленных камер

Для лучшего понимания позиционирования продуктов SICK на рынке промышленного машинного зрения целесообразно провести сравнение с решениями других ведущих производителей.

Рекомендации по выбору и интеграции

Критерии выбора камеры

1. Анализ задач: для контроля крупных объектов достаточно 2 Мп, для дефектоскопии — 5–12 Мп
2. Оценка освещенности: при низком освещении выбирайте камеры с высокой чувствительностью (0.001 лк) и светосильным объективом (f/1.2–f/1.8)
3. Учет среды эксплуатации: для влажных или запыленных зон требуются камеры с IP67/IP69K
4. Проверка совместимости: убедитесь, что выбранная модель поддерживает необходимые интерфейсы (GigE, USB3) и протоколы (PROFINET, IO-Link)

Особенности монтажа и настройки

• Виброустойчивость: используйте жесткие кронштейны для минимизации механических колебаний
• Тепловой режим: избегайте установки в закрытые пространства без принудительной вентиляции
• Сетевая инфраструктура: для GigE Vision применяйте экранированные кабели длиной не более 100 метров для предотвращения потерь данных

Возможности модернизации

Камеры SICK обладают обратной совместимостью и легко интегрируются в существующие системы видеонаблюдения. При замене аналоговых камер на IP-модели возможно использование уже проложенной кабельной инфраструктуры (витая пара категории 5e), что значительно снижает капитальные затраты на модернизацию.

Уникальные технологические особенности

Адаптивное освещение

Отдельные моделей камер оснащаются встроенными ИК-светодиодами со спектральной коррекцией, которая предотвращает смещение фокуса при переходе между дневным и ночным режимами работы. Это обеспечивает стабильно высокое качество изображения независимо от условий освещения.

Встроенная аналитика

Камеры SICK поддерживают внутреннюю обработку изображений (предварительную фильтрацию шумов, анализ контраста), что снижает нагрузку на центральный процессор системы и уменьшает время отклика.

Гибкость конфигурации

Благодаря поддержке отраслевых стандартов GenICam и SFNC (Standard Features Naming Convention) камеры могут конфигурироваться через программное обеспечение сторонних производителей, обеспечивая совместимость с большинством систем машинного зрения на рынке.

Заключение

Камеры машинного зрения SICK предлагают сбалансированное сочетание высокой точности, надежности и адаптивности к сложным промышленным условиям. Их технические характеристики, включая чувствительность до 0.001 лк, защиту IP69K и поддержку промышленных протоколов передачи данных, делают их оптимальным решением для критически важных применений. Для инженеров существенное значение имеет не только текущая функциональность камеры, но и ее способность к интеграции в развивающиеся экосистемы Industry 4.0. Продуманная архитектура и соответствие международным стандартам обеспечивают продуктам SICK устойчивые позиции на рынке промышленной автоматизации.
