Лазерный датчик расстояния Keyence LK-G5000: обзор, принцип работы и применение

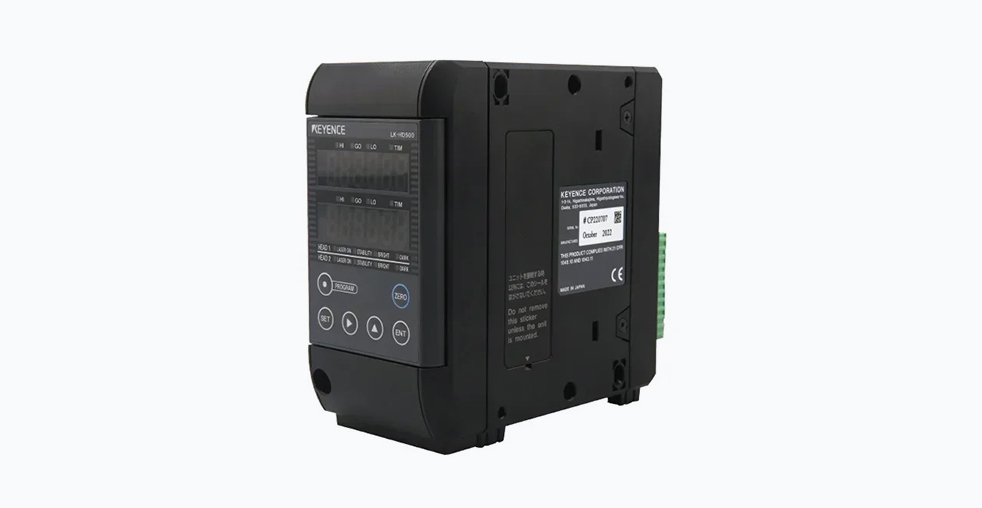

Обзор лазерного датчика расстояния Keyence LK-G5000

Лазерный датчик расстояния Keyence LK-G5000 представляет собой высокоточное измерительное устройство, основанное на принципе лазерной триангуляции. Основная задача прибора — бесконтактное измерение расстояния, смещения, толщины и вибрации с исключительной точностью и скоростью. Он находит применение в отраслях, где критически важны прецизионные измерения: в производстве электронных компонентов, автомобилестроении, фармацевтике, металлообработке и научных исследованиях. Прибор проецирует лазерный луч на объект, а встроенный высокочувствительный приемник улавливает отраженный свет, вычисляя расстояние на основе положения светового пятна.

Принцип лазерной триангуляции и его реализация

В основе работы датчика LK-G5000 лежит усовершенствованная технология лазерной триангуляции. Лазерный диод излучает луч, который фокусируется на поверхности объекта. Отраженный свет через приемную оптику попадает на светочувствительную матрицу. Положение светового пятна на матрице однозначно связано с расстоянием до объекта.

Ключевым отличием модели LK-G5000 является применение системы линз HDE (High-Definition Enhanced). Эта оптическая система динамически поддерживает оптимальную фокусировку отраженного луча на приемном элементе независимо от расстояния до цели или отражающих свойств ее поверхности. Данное решение сводит к минимуму погрешности, вызванные дефокусировкой, и является основой высокой стабильности измерений.

Датчик также оснащен системой автоматической регулировки интенсивности лазерного излучения. Анализируя уровень обратного сигнала в реальном времени, прибор самостоятельно подстраивает мощность лазера для предотвращения засветки при работе с блестящими поверхностями или усиления сигнала от темных, матовых материалов. Это обеспечивает надежные измерения на разнородных поверхностях — от матовой резины и черного анодированного металла до полированной стали и прозрачного стекла — без необходимости ручной настройки для каждого материала.

Технические характеристики и конфигурации

Серия LK-G5000 выделяется на рынке сочетанием сверхвысокой скорости измерений и субмикронной точности. Устройство предлагает инженерам широкие возможности благодаря модульной конструкции и разнообразию сенсорных головок.

Детализированные параметры производительности

• Скорость дискретизации до 392 кГц: Данная характеристика позволяет не только фиксировать статическое положение, но и анализировать быстропротекающие динамические процессы. Прибор применим для контроля высокочастотных вибраций, мониторинга биения вращающихся валов или детального сканирования профиля быстро движущихся объектов на конвейере.
• Повторяемость 0,005 мкм (5 нм) и линейность 0,02% от полной шкалы: Такой уровень точности необходим в задачах контроля толщины ультратонких покрытий и пленок, проверки геометрии микроэлектронных компонентов, прецизионной сборки оптических и механических узлов.
• Универсальность и конструктивное исполнение: В семействе представлено более 20 типов сенсорных головок с различными рабочими диапазонами (от 8 мм до 150 мм), размерами лазерного пятна и форм-факторами. Это позволяет выбрать оптимальную головку для монтажа в ограниченном пространстве, измерения в глубоких пазах или работы с труднодоступными зонами. Корпус датчика имеет степень защиты IP67, гарантирующую работу в условиях запыленности и устойчивость к кратковременному погружению в воду.

Сравнительный анализ с решениями других производителей

Для объективной оценки возможностей LK-G5000 ниже представлено сравнение его ключевых параметров с аналогичными устройствами от других производителей.

Примеры практического применения

Благодаря своим уникальным характеристикам датчик LK-G5000 используется для решения сложных измерительных задач в высокотехнологичных отраслях.

• Контроль зазора в накопителях на жестких дисках (HDD): Прецизионное измерение расстояния между блоком магнитных головок и поверхностью диска с точностью до микрометра, что критически важно для надежности работы устройства и сохранности данных.
• Измерение толщины нанесенных электродов: Контроль равномерности и толщины активного слоя при производстве литий-ионных аккумуляторов для обеспечения заданных электрических характеристик и срока службы.
• Проверка соосности в сборке оптических систем: Выверка положения линз и механических компонентов в зум-объективах и других сложных оптических узлах, где от точности позиционирования напрямую зависит качество изображения.
• Анализ вибраций и биения: Высокоскоростное измерение микродеформаций и биения вращающихся деталей, таких как тормозные диски, турбинные лопатки или шпиндели станков, для диагностики и предотвращения отказов.

В контексте развития цифрового производства и роботизации, подобные датчики выступают источником точных данных для систем предиктивной аналитики, адаптивного управления и всестороннего контроля качества в режиме реального времени.

Рекомендации по выбору и внедрению

При подборе конфигурации датчика LK-G5000 под конкретную задачу следует учитывать несколько основных аспектов.

1. Анализ скорости процесса: Необходимо определить динамику измеряемого параметра. Для регистрации высокочастотных вибраций или контроля быстродвижущихся объектов максимальная частота дискретизации является определяющим фактором.
2. Определение требуемой точности: Следует разделять требования к повторяемости измерений (воспроизводимости результата) и к абсолютной точности (линейности) в рамках всего измерительного диапазона. Для многих задач технологического контроля стабильность измерений (повторяемость) может быть важнее абсолютного значения.
3. Учет условий эксплуатации и материала объекта: Несмотря на универсальность, для работы с зеркальными, прозрачными или полупрозрачными материалами может потребоваться выбор специализированной сенсорной головки и проведение пробных измерений.
4. Планирование интеграции: Датчик работает от источника питания 24 В постоянного тока и поддерживает стандартные промышленные интерфейсы передачи данных. Необходимо заранее определить способ интеграции в управляющую систему: передача данных в реальном времени для замкнутого контура управления или пакетная передача для последующего анализа.

Лазерный датчик расстояния Keyence LK-G5000 является инструментом, который за счет достижения предельных значений скорости и точности измерений расширяет возможности технологического контроля и автоматизации. Его применение позволяет решать задачи, недоступные для стандартных измерительных систем, что делает его востребованным в передовых отраслях промышленности и научных исследованиях.
