Кнопки управления Schmersal: обзор продукта

Командные устройства Schmersal: функциональность и надежность в управлении оборудованием

Командные устройства, или кнопки управления, производства немецкой компании Schmersal являются ключевыми элементами в системах управления промышленным оборудованием. Эти устройства служат основным интерфейсом взаимодействия между оператором и машиной, преобразуя физическое воздействие в управляющий электрический сигнал. Принцип их действия основан на замыкании или размыкании электрических контактов при нажатии, что инициирует запрограммированные операции — запуск, останов, изменение режимов работы.

Область применения кнопок Schmersal охватывает практически все отрасли промышленности: от автоматизированных производственных линий и станков с числовым программным управлением до систем обеспечения безопасности и кранового оборудования. Особое значение эти устройства имеют в реализации функций аварийного останова, где от их надежности напрямую зависит безопасность персонала.

Продуктовые линейки: от стандартных до специализированных решений

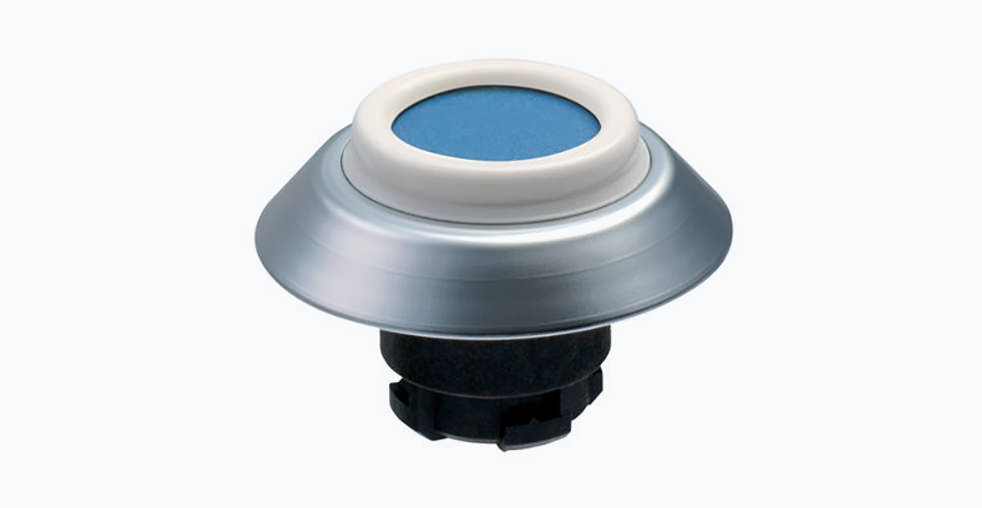

Серия NDT — универсальные промышленные кнопки

Базовая серия NDT представляет собой круглые выступающие кнопки, предназначенные для монтажа в стандартное отверстие диаметром 22 мм. Эти устройства характеризуются широким диапазоном цветовых исполнений, что позволяет осуществлять визуальную идентификацию функций согласно общепринятым стандартам.

Технические характеристики серии NDT включают:

• Степень защиты IP67/IP69K, обеспечивающая работоспособность в условиях интенсивного воздействия влаги и моющих средств
• Температурный диапазон эксплуатации от -25°C до +80°C
• Механический ресурс до 1 000 000 операций для отдельных модификаций
• Возможность реализации как самовозвратного, так и фиксирующегося принципа действия

Серия ED/R — для эксплуатации в тяжелых условиях

Модели серий ED и R разработаны для применений, характеризующихся повышенными механическими нагрузками, вибрациями и необходимостью частых переключений. Конструктивные особенности этих устройств включают усиленные элементы привода и дополнительные функции безопасности.

Ключевые особенности серий ED и R:

• Механический ресурс не менее 100 000 операций, подтвержденный испытаниями
• Наличие моделей с механизмом разблокировки ключом, исключающим несанкционированную активацию
• Металлические элементы конструкции для повышения стойкости к механическим воздействиям
• Стандартизированный момент затяжки крепежных элементов 0.6 Н·м для обеспечения герметичности

Специализированные решения для особых условий эксплуатации

Особую категорию в ассортименте Schmersal составляют устройства, разработанные для выполнения специфических функций и работы в экстремальных условиях.

Кнопки аварийного останова соответствуют требованиям стандарта EN ISO 13850:2006 и оснащаются функцией принудительного размыкания контактов (положительный разрыв). Эта конструктивная особенность гарантирует размыкание цепи даже в случае сваривания контактов.

Для взрывоопасных зон предлагаются модели с маркировкой Ex, соответствующие категории взрывозащиты 3D для зон класса 22. Конструкция этих устройств исключает возможность возникновения искры, способной воспламенить окружающую атмосферу.

Конструктивные особенности и технические характеристики

Система монтажа и подключения

Большинство круглых кнопок Schmersal унифицировано под монтажное отверстие 22 мм, что стандартизирует процесс проектирования панелей управления. Допустимая толщина монтажной панели составляет от 1.5 до 6 мм, при этом для достижения заявленной степени защиты рекомендуется использовать штатные уплотнительные элементы.

Для подключения используются следующие варианты:

• Стандартные клеммные колодки для проводного подключения
• Разъемы M12 для ускорения процессов монтажа и демонтажа
• Блоки контактов серии EF для расширения функциональности

Материалы и эргономические решения

Выбор материалов исполнения определяется условиями эксплуатации устройств:

• Латунь с защитным покрытием для металлических кнопок общего назначения
• Высокопрочные пластики, устойчивые к воздействию агрессивных сред, для пищевой и химической промышленности
• Нержавеющая сталь для применений с повышенными требованиями к коррозионной стойкости

Эргономические характеристики включают тактильную обратную связь с варьируемой силой нажатия и ходом кнопки в зависимости от функционального назначения устройства.

Критерии выбора и практические аспекты применения

При подборе кнопок Schmersal для конкретного применения необходимо учитывать комплекс технических и эксплуатационных параметров.

Интеграция в системы управления

Кнопки Schmersal совместимы с различными типами систем управления: от традиционных релейных схем до современных программируемых логических контроллеров. Производитель предлагает блоки контактов серии EF, которые позволяют расширять функциональность базовых кнопок дополнительными коммутационными группами.

Для сложных автоматизированных систем доступны решения с интерфейсом IO-Link, обеспечивающие диагностику и мониторинг состояния каждого устройства в реальном времени. Это позволяет реализовать предиктивное обслуживание и сократить время простоев оборудования.

Сравнительный анализ продуктовых серий

Командные устройства Schmersal представляют собой тщательно продуманные технические решения, в которых учтены разнообразные требования промышленных применений. От стандартизированных универсальных моделей до специализированных устройств для особых условий эксплуатации — каждая кнопка проектируется с учетом необходимости обеспечения надежности, безопасности и эргономики взаимодействия оператора с оборудованием.
