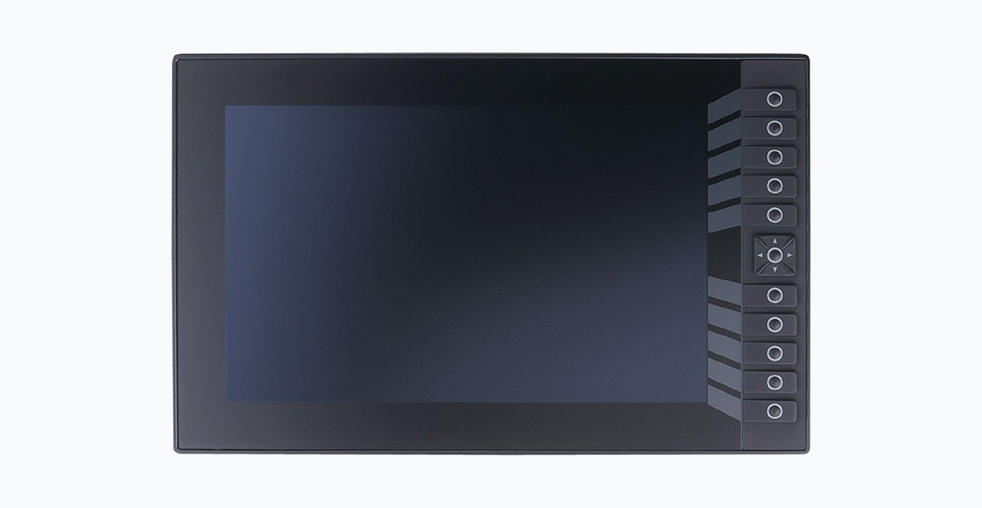

Контроллер CR1204 от ifm: управление для мобильной техники

Введение

Современная мобильная техника, используемая в сельском хозяйстве, строительстве и других отраслях, требует интеллектуальных решений для управления. Многофункциональный контроллер CR1204 от ifm electronic представляет собой передовую платформу, сочетающую вычислительную мощность, гибкость программирования и надежность промышленного исполнения. Это решение выходит за рамки традиционных программируемых логических контроллеров, предлагая комплексный подход к управлению, мониторингу и взаимодействию с системами машины.

Архитектура и технические характеристики

Вычислительная платформа

В основе CR1204 лежит 64-битный ARM Quad Core процессор с тактовой частотой 1,2 ГГц, дополненный 1 ГБ оперативной памяти и 8 ГБ флеш-памяти. Такая архитектура обеспечивает достаточный запас производительности для реализации сложных алгоритмов управления и обработки данных в реальном времени. Процессорная платформа оптимизирована для работы в условиях реального времени, что критически важно для систем управления мобильной техникой.

Интерфейсы и коммуникационные возможности

Устройство поддерживает широкий спектр коммуникационных протоколов, что делает его универсальным решением для интеграции в различные системы:

• Четыре CAN-интерфейса с поддержкой протоколов CANopen, SAE J1939 и возможностью использования свободных протоколов
• Два Ethernet-интерфейса 100 MBit/s с поддержкой TCP/IP, UDP, Modbus TCP, OPC UA и EtherNet/IP
• Два USB-интерфейса с пропускной способностью до 480 MBit/s
• Четыре аналоговых видеовхода для подключения камер (PAL, NTSC)

Дисплей и органы управления

Контроллер оснащен 12-дюймовым сенсорным дисплеем с разрешением 1280 × 800 пикселей (соотношение 16:10) и 24-битной глубиной цвета. Яркость дисплея достигает 1100 кд/м² с регулировкой от 0 до 100% с шагом 1%, что обеспечивает хорошую читаемость даже при прямом солнечном свете.

Органы управления включают 10 функциональных клавиш с RGB-подсветкой и тактильной обратной связью, а также навигационную клавишу. Производитель заявляет о ресурсе в 1 000 000 нажатий для кнопок и более 100 000 часов работы светодиодов подсветки.

Параметры питания и надежность

Контроллер работает от напряжения 8-32 В постоянного тока с номинальными значениями 12/24 В. Потребляемый ток не превышает 1500 мА (при 24 В) без учета подключенных нагрузок.

Устройство демонстрирует высокую стойкость к внешним воздействиям:

• Диапазон рабочих температур: от -30 до +65°C (на высоте до 2000 м над уровнем моря)
• Степень защиты: IP65/IP67 (при использовании соответствующих разъемов)
• Устойчивость к вибрациям, ударам, циклическим температурным нагрузкам и соленому туману
• Соответствие стандартам EMC, включая UN/ECE-R10, DIN EN 61000-6-2, DIN EN 61000-6-4, ISO 7637-2

Сравнение с аналогами

Функциональные возможности и программная среда

CR1204 программируется в соответствии со стандартом IEC 61131-3 с использованием среды CODESYS 3.5, что обеспечивает гибкость разработки и широкие возможности для реализации сложных алгоритмов управления. Поддержка OPC UA Micro Embedded Device Server позволяет интегрировать контроллер в системы промышленного Интернета вещей.

Устройство поддерживает регистрацию данных через высокопроизводительный USB-интерфейс, а также работу с аналоговыми и Ethernet-камерами, что делает его пригодным для применения в системах машинного зрения. Программная платформа обеспечивает поддержку многозадачности и возможность реализации сложных алгоритмов управления с детерминированным временем отклика.

Практическое применение

Сельскохозяйственная техника

В сельском хозяйстве CR1204 может служить центральным узлом управления для комбайнов, тракторов и другой техники. Поддержка протокола SAE J1939 обеспечивает интеграцию с существующими системами сельскохозяйственных машин. Четыре видеовхода позволяют организовать систему кругового обзора для повышения безопасности оператора. Контроллер может управлять системами точного земледелия, включая автоматическое вождение, контроль расхода семян и удобрений, мониторинг урожайности.

Строительная и специальная техника

Для строительной техники важны виброустойчивость и способность работать в экстремальных температурных условиях. CR1204 соответствует ISO 16750-3 по устойчивости к непрерывным ударам (30 g в течение 6 мс, 24000 ударов), что делает его подходящим для применения в тяжелых условиях. Контроллер может использоваться для управления экскаваторами, бульдозерами, автогрейдерами и другой строительной техникой, обеспечивая точное управление гидравлическими системами и рабочими органами.

Системы мониторинга и диагностики

Благодаря мощной вычислительной платформе и разнообразным интерфейсам связи, CR1204 может использоваться для реализации сложных систем мониторинга и прогнозной диагностики оборудования, снижая простои и повышая общую эффективность эксплуатации. Контроллер поддерживает сбор и анализ данных с различных датчиков, что позволяет отслеживать состояние критических узлов оборудования и прогнозировать необходимость технического обслуживания.

Монтаж и интеграция

Контроллер имеет компактные размеры (348.5 × 222.5 × 50.3 мм) и вес 2600 г. Корпус выполнен из литого под давлением алюминия с порошковым покрытием, что обеспечивает хорошее тепловыделение и механическую прочность.

Для монтажа предусмотрены возможности как для установки в панель, так и для поверхностного монтажа. При использовании соответствующих разъемов (с индивидуально герметизированными жилами и установленными разъемами M12 или защитными колпачками) достигается степень защиты IP67.

Система крепления разработана с учетом вибрационных нагрузок, характерных для мобильной техники. Контроллер может устанавливаться в кабине оператора или непосредственно на раме машины, в зависимости от требований конкретного применения.

Заключение

CR1204 от ifm представляет собой универсальную платформу для создания интеллектуальных систем управления мобильной техникой. Сочетание современной вычислительной архитектуры, разнообразных интерфейсов связи, надежного исполнения и гибкой программной среды делает его выбором для инженеров, разрабатывающих сложные системы для сельскохозяйственной, строительной и другой мобильной техники.

Благодаря поддержке актуальных стандартов и протоколов связи, это устройство не только отвечает современным требованиям, но и создает основу для будущих модернизаций и расширения функциональности в условиях быстро развивающейся цифровой трансформации промышленности. Контроллер обеспечивает необходимую производительность и надежность для реализации сложных систем управления, одновременно предоставляя возможности для интеграции в современные промышленные IoT-системы.
