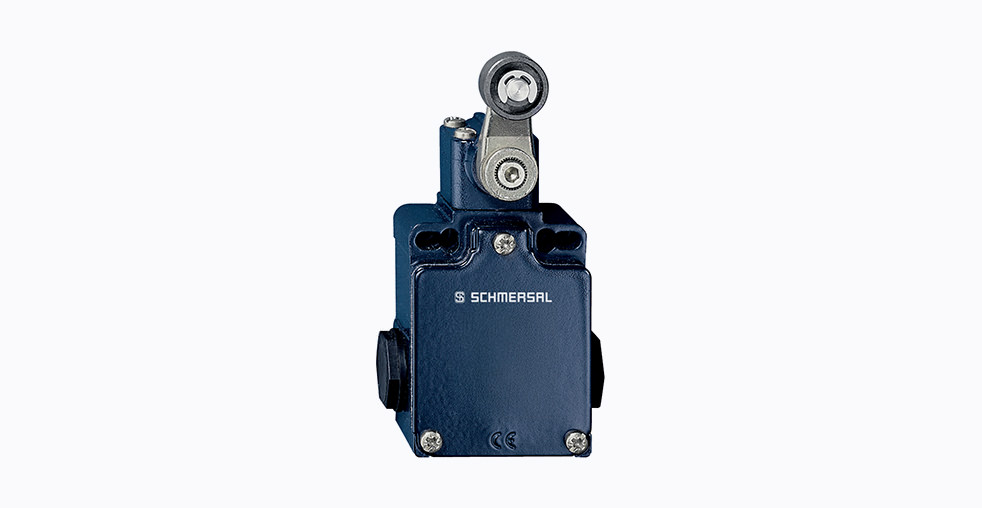

Концевой выключатель безопасности Schmersal Z4VH 355 11Z представляет собой механическое коммутационное устройство, основное назначение которого — контроль положения и обеспечение безопасной работы движущихся частей промышленного оборудования. Он функционирует как позиционный переключатель, подающий сигнал при достижении механизмом заданной точки. Данная модель относится к категории компонентов безопасности, используемых для защиты персонала и оборудования в автоматизированных системах.

Устройство монтируется непосредственно на стационарную часть конструкции и взаимодействует с подвижным элементом через приводной механизм. При достижении контролируемым объектом определенного положения выключатель изменяет состояние своих контактов, что приводит к передаче сигнала в систему управления. Этот сигнал может инициировать остановку оборудования, изменение направления движения или подтверждение безопасного состояния.

Принцип действия и области применения

Принцип работы Z4VH 355 11Z основан на механическом замыкании и размыкании электрических контактов. Внутри устройства расположены две группы контактов: нормально-разомкнутые и нормально-замкнутые. Нормально-замкнутые контакты используются в цепях безопасности, поскольку их разрыв при неисправности приводит систему в безопасное состояние. При воздействии на приводной механизм происходит переключение контактов, изменяющее состояние управляющих цепей.

Области применения данного выключателя включают:

• Контроль положения защитных ограждений и дверных систем
• Мониторинг состояния промышленных роботов и манипуляторов
• Системы подъемно-транспортного оборудования
• Автоматизированные производственные линии
• Оборудование с повышенными требованиями к пыле- и влагозащите

Конструктивные особенности и технические параметры

Конструкция выключателя разработана для обеспечения надежной работы в сложных промышленных условиях. Корпус устройства изготовлен из литого под давлением алюминия, что обеспечивает оптимальное сочетание механической прочности и устойчивости к коррозии. Габаритные размеры корпуса составляют 129,5 × 60,6 × 66,7 миллиметра.

Механические характеристики

Модель Z4VH 355 11Z оснащена рычажным приводом с роликом, который уменьшает трение и обеспечивает четкое срабатывание. Конструкция позволяет поворачивать головку привода с шагом 90 градусов в четырех положениях, что обеспечивает гибкость при монтаже. Механический ресурс устройства составляет не менее 30 миллионов операций, а показатель B10d для нормально-замкнутого контакта безопасности достигает 20 миллионов операций.

Электрические параметры

Устройство имеет один нормально-разомкнутый и один нормально-замкнутый контакт. Коммутационная способность составляет 4 ампера при напряжении 230 вольт переменного тока (категория применения AC-15) и 4 ампера при напряжении 24 вольта постоянного тока (категория применения DC-13). Максимальное рабочее напряжение — 250 вольт для переменного тока и 500 вольт для постоянного тока.

Степень защиты и условия эксплуатации

Степень защиты корпуса соответствует стандарту IP67, что обеспечивает полную защиту от проникновения пыли и временное погружение в воду на глубину до 1 метра. Диапазон рабочих температур составляет от -30°C до +80°C. Подключение питающих и сигнальных цепей осуществляется через клеммную колодку с кабельным вводом M20×1,5, рассчитанную на подключение кабелей сечением от 0,75 до 2,5 мм².

Система обозначений моделей Schmersal

Полное обозначение модели Z4VH 355-11Z-M20 содержит информацию о ключевых характеристиках устройства. Буква «Z» указывает на тип контактов мгновенного действия. Комбинация «4VH» определяет тип привода — в данном случае рычажный с роликом. Цифровой код «355» идентифицирует серию и конструктивное исполнение корпуса. Двузначный индекс «11» обозначает конфигурацию контактов — один нормально-разомкнутый и один нормально-замкнутый контакт. Буква «Z» в конце основной маркировки указывает на специальное исполнение, а «M20» определяет тип подключения — кабельный ввод с метрической резьбой диаметром 20 миллиметров.

Особенности монтажа и эксплуатации

При установке выключателя необходимо соблюдать рекомендуемый момент затяжки крепежных элементов, который составляет 0,3 Н·м. Превышение этого значения может привести к повреждению резьбовых соединений. Максимальная допустимая скорость воздействия на приводной механизм составляет 2,5 метра в секунду при угле действия 30 градусов к оси переключателя. Превышение этой скорости может сократить механический ресурс устройства.

Корпус выключателя обладает стойкостью к воздействию промышленных масел, смазочных материалов и охлаждающих жидкостей. Однако рекомендуется избегать прямого воздействия агрессивных химических веществ, которые могут повредить защитное покрытие. При монтаже в условиях повышенной вибрации следует использовать дополнительные средства фиксации положения устройства.

Соответствие стандартам безопасности

Концевой выключатель Schmersal Z4VH 355 11Z разработан в соответствии с требованиями международных стандартов безопасности. Устройство соответствует стандарту EN IEC 60947-5-1, определяющему требования к низковольтной коммутационной аппаратуре. При использовании в составе систем безопасности с соответствующими модулями мониторинга, данная модель может применяться для построения цепей безопасности категории 3 или 4 согласно EN 954-1 (ISO 13849-1).

Сравнение с аналогичными устройствами

При выборе концевых выключателей безопасности инженеры могут рассматривать различные варианты. Модель Z4VH 355 11Z отличается сочетанием алюминиевого корпуса, высокой степени защиты IP67 и значительного механического ресурса. Среди аналогичных устройств других производителей можно отметить серию SBN от Bernstein и модели типа 802T от Eaton. Каждое из этих решений имеет свои особенности в конструкции, способах монтажа и диапазонах рабочих характеристик, что позволяет подбирать оптимальное решение для конкретных условий эксплуатации.
