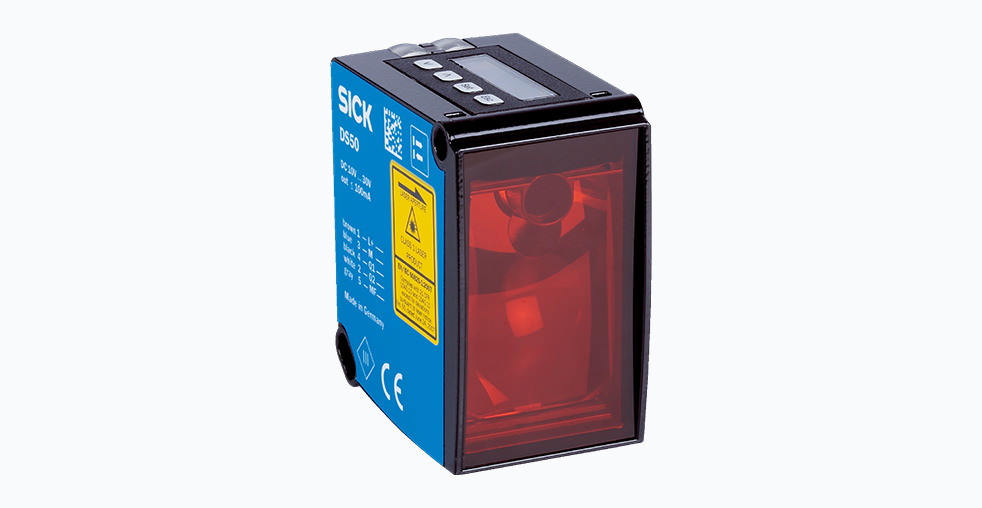

Лазерные датчики SICK: принцип работы, преимущества и применение

Лазерные датчики SICK представляют собой высокотехнологичные решения для бесконтактного измерения расстояния и обнаружения объектов в различных отраслях промышленности. Эти устройства отличаются высокой точностью, надежностью и передовыми технологическими решениями, что делает их востребованными для задач автоматизации, контроля качества и обеспечения безопасности на производстве.

Принципы работы и технологические особенности

Лазерные датчики SICK используют несколько различных технологий измерения, каждая из которых имеет свои особенности и области применения.

Технология Time-of-Flight (ToF)

Датчики, использующие принцип времени пролета, измеряют расстояние до объекта путем вычисления времени, затраченного лазерным импульсом на путь до цели и обратно. Этот метод обеспечивает высокую точность измерений независимо от оптических свойств поверхности объекта. Датчики ToF отличаются стабильностью работы даже при значительных углах отклонения и способны непрерывно передавать сигнал расстояния через аналоговый выход или интерфейс IO-Link.

Основные преимущества технологии ToF включают большую дальность измерения (до нескольких десятков метров), минимальную зависимость от цвета и текстуры объекта, а также способность работать в сложных условиях окружающей среды.

Триангуляционные датчики

Альтернативная технология, используемая в продукции SICK, основана на принципе оптической триангуляции. Эти датчики вычисляют расстояние путем анализа угла отраженного луча. Они особенно эффективны для обнаружения объектов на близком расстоянии, практически не имея геометрических слепых зон. Триангуляционные датчики обеспечивают исключительно высокое разрешение и точность измерений, что делает их идеальными для задач позиционирования и контроля размеров.

Однако их работа может быть ограничена при взаимодействии с темными слабоотражающими поверхностями, а также они имеют меньший рабочий диапазон по сравнению с ToF-датчиками.

Фазовые и интерферометрические датчики

Для особо точных измерений SICK предлагает датчики, основанные на фазовом методе измерения и интерферометрическом принципе. Эти устройства способны обеспечивать точность измерений в нанометровом диапазоне и используются в специализированных применениях, таких как полупроводниковая промышленность, прецизионное машиностроение и научные исследования.

Ключевые преимущества лазерных датчиков SICK

Высокая повторяемость и точность

Благодаря полностью автоматизированному процессу производства и калибровки, каждый датчик SICK характеризуется минимальным углом несоосности и идеальной заводской настройкой с точностью до микрометра. Это обеспечивает исключительную повторяемость результатов измерений и упрощает процесс монтажа и замены оборудования.

Устойчивость к внешним воздействиям

Лазерные датчики SICK демонстрируют высокую устойчивость к различным внешним факторам, включая вибрации (до 20 г в диапазоне 10-1000 Гц), ударные нагрузки (до 30 г/6 мс), широкий температурный диапазон (от -30°C до +60°C) и высокий уровень освещенности (до 30000 люкс). Многие модели имеют степень защиты IP67 и выше, что позволяет использовать их в тяжелых промышленных условиях.

Гибкость конфигурации и интерфейсов

Датчики SICK поддерживают различные выходные интерфейсы, включая аналоговые выходы (4-20 мА, 0-10 В), цифровые интерфейсы (RS232, RS485, CAN, Ethernet) и современные промышленные протоколы (IO-Link, PROFINET, EtherNet/IP). Это обеспечивает легкую интеграцию в существующие системы автоматизации.

Сравнение с продукцией других производителей

Лазерные датчики SICK конкурируют на рынке с продукцией таких компаний, как Keyence, Omron, Banner Engineering и Pepperl+Fuchs. Каждый производитель имеет свои сильные стороны:

Keyence предлагает датчики с исключительно высокой точностью и скоростью измерений, что делает их популярными в электронной и полупроводниковой промышленности. Omron отличается надежностью и широким температурным диапазоном работы своих устройств. Banner Engineering специализируется на решениях для логистики и складского хозяйства. Pepperl+Fuchs предлагает взрывозащищенные датчики для опасных производственных сред.

SICK занимает особое положение благодаря комплексному подходу, предлагая решения для всех отраслей промышленности с акцентом на универсальность и надежность.

Практическое применение в различных отраслях

Автомобильная промышленность

В автомобильной промышленности лазерные датчики SICK используются для контроля положения деталей, проверки наличия компонентов и обеспечения точности сборочных процессов. Их способность надежно обнаруживать даже мелкие объекты делает их идеальными для работы с крепежными элементами и электронными компонентами.

Особенно востребованы датчики при контроле зазоров между кузовными панелями, проверке правильности установки стекол и обнаружении дефектов лакокрасочного покрытия.

Логистика и складское хозяйство

В логистических системах датчики SICK применяются для измерения габаритов грузов, контроля уровня заполнения емкостей, навигации автоматизированных погрузчиков и складских роботов, а также обеспечения безопасности на погрузочных площадках.

ToF-датчики особенно эффективны для задач паллетирования, измерения объема грузов и предотвращения столкновений автоматических тележек и роботов-погрузчиков.

Пищевая и фармацевтическая промышленность

Благодаря возможности бесконтактного измерения, датчики SICK идеально подходят для применений, требующих соблюдения строгих гигиенических норм. Они используются для контроля уровня жидкостей, обнаружения дефектов упаковки и обеспечения точного позиционирования продуктов на конвейерных лентах.

Специальные исполнения из нержавеющей стали с гладкими поверхностями позволяют легко проводить мойку и дезинфекцию оборудования.

Электронная промышленность

В производстве электронных компонентов и печатных плат лазерные датчики SICK используются для позиционирования элементов, контроля качества пайки и измерения высоты компонентов. Высокая точность и скорость измерений делают их незаменимыми в автоматизированных сборочных линиях.

Советы по выбору и эксплуатации

Критерии выбора подходящей модели

При выборе лазерного датчика SICK следует учитывать несколько ключевых факторов:

1. Рабочее расстояние: Для задач, требующих измерения на больших расстояниях, предпочтительнее ToF-датчики, в то время как для точных измерений на малых расстояниях лучше подходят триангуляционные модели.

2. Характеристики поверхности: Для темных или слабоотражающих поверхностей рекомендуется использовать ToF-технологию.

3. Быстродействие: Для высокоскоростных применений выбирайте датчики с частотой измерений до 160 кГц.

4. Условия окружающей среды: Учитывайте температурный диапазон, уровень защиты IP и устойчивость к вибрациям.

5. Требования к точности: Для прецизионных измерений выбирайте триангуляционные или фазовые датчики.

Рекомендации по монтажу и настройке

Правильная установка и настройка датчика критически важны для обеспечения точных и надежных измерений:

— Обеспечьте надежное крепление датчика для минимизации вибраций

— Избегайте прямого попадания солнечного света на приемник датчика

— Регулярно очищайте оптические элементы от загрязнений

— Используйте штатные средства калибровки и диагностики

— Учитывайте возможное влияние температурного расширения на точность измерений

Перспективы развития лазерных датчиков

Лазерные датчики SICK продолжают развиваться, предлагая все более совершенные решения для современных задач промышленной автоматизации. С тенденцией к Industry 4.0 и расширением использования IoT, эти устройства становятся ключевыми элементами интеллектуальных производственных систем.

Будущее развитие лазерных датчиков SICK связано с дальнейшим увеличением точности, уменьшением габаритов и повышением энергоэффективности. Внедрение искусственного интеллекта для предсказательного обслуживания и анализа данных, а также развитие беспроводных интерфейсов открывают новые возможности для создания гибких и адаптивных производственных систем.

Разработка многофункциональных датчиков, способных одновременно измерять несколько параметров (расстояние, скорость, температура), и создание миниатюрных датчиков для интеграции в мобильные устройства и носимую электронику представляют собой перспективные направления развития.
