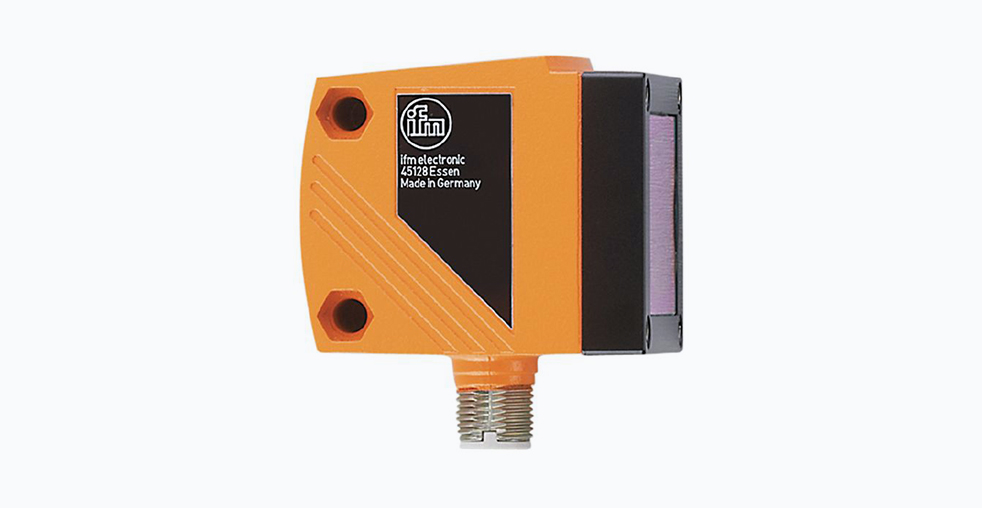

Лазерный датчик расстояния IFM O1D100: технические характеристики и применение

Введение
В современных промышленных системах автоматизации точное измерение расстояния является критически важным для обеспечения эффективности, качества и безопасности технологических процессов. Среди разнообразных датчиков, представленных на рынке, лазерные оптические датчики измерения расстояния занимают особую нишу благодаря своей точности и надежности. Модель IFM O1D100 представляет собой передовое решение, сочетающее инновационные технологии, прочную конструкцию и широкую функциональность. Этот прибор использует технологию фоточувствительных полупроводниковых элементов и принцип времени пролёта, что обеспечивает высокоточные измерения на значительных расстояниях даже в сложных промышленных условиях, таких как запыленность, вибрация и перепады температур.
Технические характеристики: точность и производительность
Ключевые параметры
- Диапазон измерения: от 0,2 до 10 метров
- Точность на максимальном расстоянии: ±47 мм
- Размер светового пятна: 15 × 15 мм
- Частота измерений: регулируемая в диапазоне от 1 до 50 Гц
- Подавление заднего фона: до 19 метров
Выходные сигналы и интерфейсы
Датчик предлагает гибкую конфигурацию выходных сигналов, включая:
- Аналоговый выход: 4–20 мА или 0–10 В
- Дискретный выход: 2 × PNP
- Коммуникационный интерфейс: IO-Link
Параметр | Значение | Примечания |
---|---|---|
Рабочее напряжение | 18–30 В постоянного тока | Класс защиты III, защита от переполюсовки |
Потребляемый ток | менее 150 мА | |
Степень защиты | IP67 | Устойчивость к пыли и влаге |
Рабочая температура | от -10 до +60 °C | |
Срок службы | 50 000 часов | MTTF 182 года |
Подключение | Разъём M12, 5-контактный | |
Лазерный класс | 2 | Длина волны 650 нм, мощность ≤ 4 мВт |
Конструктивные особенности и технологические преимущества
Прочный и компактный корпус
Корпус датчика изготовлен из цинковой отливки, что обеспечивает высокую механическую прочность и устойчивость к вибрациям. Габаритные размеры и вес делают устройство компактным и удобным для монтажа в условиях ограниченного пространства. Конструкция корпуса позволяет эффективно рассеивать тепло, что способствует стабильной работе в широком диапазоне температур.
Оптическая система и дисплей
Прибор оснащен лазерным источником излучения класса 2 с длиной волны 650 нм. На передней панели расположен четырёхразрядный цифровой дисплей и светодиодная индикация, что обеспечивает визуализацию текущих показаний расстояния и статусов. Оптическая система спроектирована для минимизации влияния внешней засветки и отражений от посторонних объектов.
Электронная архитектура
Электронная компонента датчика включает защиту от короткого замыкания, защиту от перегрузок по току и подавление ошибок измерения при чрезмерной или недостаточной освещенности. Функция демпфирования измеряемого сигнала позволяет адаптировать работу датчика к различным динамическим условиям. Микропроцессорная обработка сигнала обеспечивает высокую скорость измерений и минимальную задержку выходных сигналов.
Практическое применение в промышленности
Контроль уровня сыпучих материалов
Благодаря большой дальности действия и устойчивости к запыленности, O1D100 эффективно контролирует уровень наполнения бункеров и силосов с сыпучими материалами. Датчик способен работать в условиях повышенной запыленности, что делает его идеальным решением для сельскохозяйственной и деревообрабатывающей промышленности.
Позиционирование в логистике и складских системах
Датчик обеспечивает точное определение положения штабелёров, автоматических тележек и подъёмников в многоярусных складских помещениях. Возможность подавления заднего фона уменьшает вероятность ложных срабатываний при наличии отражающих поверхностей. Высокая точность измерений позволяет оптимизировать процессы складирования и сократить время на выполнение операций.
Контроль габаритов и позиционирования на конвейере
Высокая частота опроса позволяет использовать O1D100 для проверки размеров изделий, обнаружения деформаций или смещений компонентов на движущейся ленте даже на высокоскоростных производственных линиях. Датчик может использоваться в автомобильной, пищевой и электронной промышленности для контроля качества продукции и предотвращения брака.
Настройка и программирование
Локальное управление
Процесс конфигурации датчика интуитивно понятен благодаря структурированному меню и кнопкам управления. Специалист может выбирать между различными режимами работы, настраивать параметры аналогового выхода, устанавливать пороги срабатывания дискретного выхода с возможностью гистерезиса и настраивать частоту обновления данных в зависимости от динамики процесса.
Расширенные возможности через IO-Link
Наличие интерфейса IO-Link открывает дополнительные возможности: удалённую диагностику и мониторинг параметров в реальном времени, быстрое конфигурирование и клонирование параметров на несколько устройств, доступ к расширенным диагностическим данным и прямой доступ к рабочим данным через соединение точка-точка.
Функция | Описание | Применение |
---|---|---|
Гистерезис | Программируемые точки переключения для каждого выхода | Стабильная работа в условиях колебаний измеряемого параметра |
Оконная функция | Обнаружение объекта в заданном диапазоне расстояний | Контроль наличия/отсутствия объектов в определенной зоне |
Аналоговое масштабирование | Настройка диапазона измерения для аналогового выхода | Адаптация под конкретную технологическую задачу |
Время задержки | Программируемая задержка срабатывания выходов | Игнорирование кратковременных изменений измеряемого параметра |
Монтаж и интеграция
Варианты крепления
Для надёжного крепления датчика предлагаются различные аксессуары: универсальные монтажные наборы, угловые кронштейны и специализированные монтажные адаптеры. Это позволяет оптимально позиционировать датчик относительно контролируемого объекта. Конструкция креплений обеспечивает возможность точной регулировки угла наклона и направления измерения.
Электрическое подключение
Стандартный разъём M12 5-контактный обеспечивает быструю интеграцию в существующие промышленные сети и системы управления, минимизируя время на подключение и пуско-наладку. Кабельные соединения защищены от вибраций и механических повреждений, что повышает надежность системы в целом.
Эксплуатация в экстремальных условиях
Для работы в условиях экстремально высоких температур доступен опциональный охлаждаемый корпус, который значительно расширяет диапазон применений. Такое решение позволяет использовать датчик в металлургической и химической промышленности, где температурный режим может превышать стандартные значения.
Сравнительный анализ с аналогами
При выборе лазерного датчика расстояния важно рассматривать различные модели и производителей.
Параметр | IFM O1D100 | Sick DT20 | Pepperl+Fuchs OBD1000 | Banner Q4X |
---|---|---|---|---|
Диапазон измерений | 0,2-10 м | 0,05-20 м | 0,1-10 м | 0,05-5 м |
Точность | ±47 мм | ±30 мм | ±50 мм | ±25 мм |
Частота измерений | до 50 Гц | до 100 Гц | до 50 Гц | до 1 кГц |
Интерфейсы | Аналоговый, дискретный, IO-Link | Аналоговый, дискретный, Ethernet | Аналоговый, дискретный, RS-232 | Аналоговый, дискретный, Ethernet |
Степень защиты | IP67 | IP67 | IP67 | IP69K |
Рабочая температура | -10…+60 °C | -20…+60 °C | -20…+60 °C | -20…+60 °C |
Подавление заднего фона
Важной особенностью O1D100 является подавление заднего фона на расстоянии до 19 метров. Однако при наличии высокоотражающих объектов на расстоянии свыше 19 метров они могут потенциально влиять на результат измерения. В таких случаях рекомендуется рассмотреть модель O1D105 с подавлением заднего фона до 100 метров.
Совместимость с инструментами диагностики
Для диагностики и обслуживания датчиков IFM линейки efector можно использовать специализированный сенсорный тестер, который упрощает процесс настройки и диагностики неисправностей. Этот инструмент позволяет быстро проверить основные параметры датчика без необходимости подключения к системе управления.
Заключение
Оптический датчик расстояния IFM Electronic O1D100 сочетает передовую измерительную технологию, продуманную эргономику и конструктивную надёжность. Его способность обеспечивать точные и стабильные измерения на значительных расстояниях, подкреплённая универсальностью выходных интерфейсов и устойчивостью к промышленным условиям, делает его предсказуемым выбором для инженеров, решающих задачи автоматизации в различных отраслях.
Учитывая его возможности по контролю уровня, позиционированию и проверке габаритов, данный датчик становится ключевым элементом, повышающим эффективность, безопасность и гибкость современных производственных систем. Техническая глубина реализации и практическая ориентированность на реальные промышленные задачи делают O1D100 инструментом, который действительно заслуживает внимания технических специалистов.
