Лазерный датчик расстояния IFM O1DLF3KG/IO-Link (O1D100): технические характеристики и применение

Лазерный датчик расстояния IFM O1D100 (артикул O1DLF3KG/IO-Link) представляет собой высокоточное измерительное устройство, предназначенное для применения в различных отраслях промышленной автоматизации. Модель сочетает в себе передовые технологии, надежную конструкцию и широкие функциональные возможности, что делает ее практичным решением для сложных производственных задач.

Технические характеристики и конструктивные особенности

Датчик IFM O1D100 основан на технологии Photonic Mixer Device (PMD), которая использует принцип измерения времени пролета светового сигнала. Данная технология обеспечивает высокую стабильность измерений независимо от коэффициента отражения объекта и условий внешнего освещения.

Ключевые технические параметры:

• Диапазон измерений: от 0,2 до 10 метров (для объекта с коэффициентом отражения 90%)
• Точность измерений: варьируется в зависимости от расстояния и условий эксплуатации
• Размер светового пятна: 15×15 мм на расстоянии 10 метров
• Частота дискретизации: до 50 Гц
• Напряжение питания: 18–30 В постоянного тока
• Интерфейс связи: IO-Link (COM2, 38,4 кБод)
• Степень защиты: IP67
• Температурный диапазон: от -10°C до +60°C

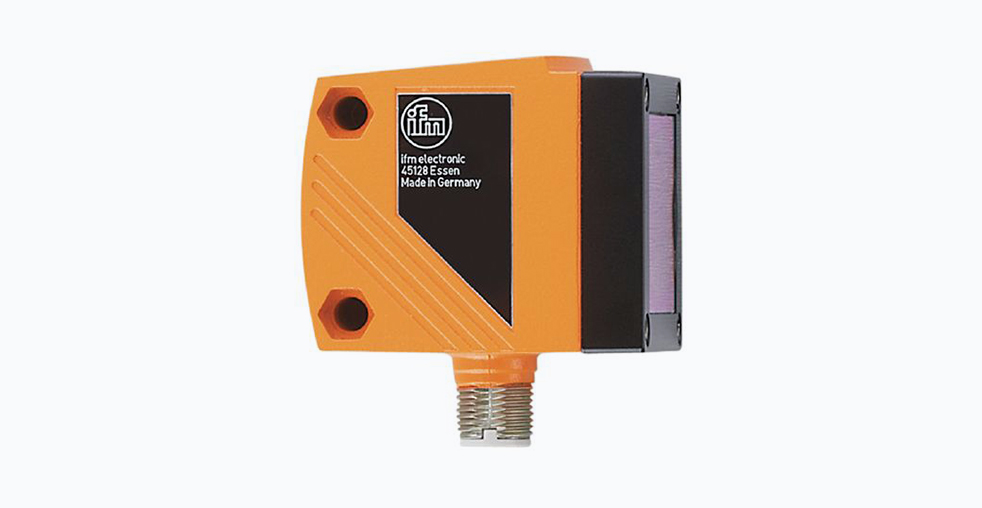

Конструкция датчика включает цинковый корпус, обеспечивающий механическую прочность и защиту от электромагнитных помех, а также фронтальную оптическую систему из стекла. Лазерный источник относится ко второму классу безопасности с длиной волны 650 нм и мощностью не более 4 мВт.

Сравнительный анализ с аналогами

На рынке лазерных датчиков расстояния представлены продукты различных производителей. Сравним IFM O1D100 с аналогичными устройствами других брендов:

Как видно из таблицы, каждый из датчиков имеет свои преимущества в определенных условиях применения. Модель IFM O1D100 демонстрирует сбалансированные характеристики для большинства промышленных задач.

Практическое применение в промышленности

Контроль уровня сыпучих материалов

Датчик эффективно применяется для измерения уровня различных материалов в бункерах и емкостях. Программируемое подавление фоновых помех позволяет точно определять уровень даже при наличии внутренних конструктивных элементов или в условиях запыленности.

Позиционирование мобильного оборудования

В логистических и складских комплексах устройство используется для точного позиционирования автономных транспортных средств и предотвращения столкновений. Высокая частота обновления данных обеспечивает надежную работу даже при быстром перемещении объектов.

Контроль габаритов и обнаружение объектов

На производственных линиях датчик применяется для контроля размеров продукции, обнаружения упаковок и мониторинга положения материалов. Функция программируемых окон позволяет гибко настраивать зоны обнаружения без физического изменения конфигурации оборудования.

Особенности интеграции и монтажа

Механический монтаж осуществляется через резьбовое соединение M12 с использованием стандартных монтажных аксессуаров. Электрическое подключение реализовано через разъем M12 с пятью контактами, что соответствует общепромышленным стандартам.

Интерфейс IO-Link обеспечивает расширенные возможности для интеграции в системы Industry 4.0, включая:

• Дистанционную конфигурацию параметров
• Мониторинг состояния устройства
• Прогнозирование технического обслуживания
• Быструю замену оборудования с сохранением настроек

Рекомендации по эксплуатации

Для обеспечения оптимальной работы датчика рекомендуется:

1. Выбирать соответствующую частоту дискретизации в зависимости от решаемой задачи
2. Учитывать отражательные свойства объектов измерения
3. Регулярно проводить очистку оптических элементов в условиях запыленности
4. Настраивать параметры подавления фоновых помех при наличии отражающих поверхностей

Лазерный датчик расстояния IFM O1D100 представляет собой надежное решение для промышленных применений, сочетающее точность измерений с прочной конструкцией и широкими возможностями интеграции. Устройство демонстрирует стабильную работу в различных условиях и подходит для решения широкого спектра задач в области промышленной автоматизации.
