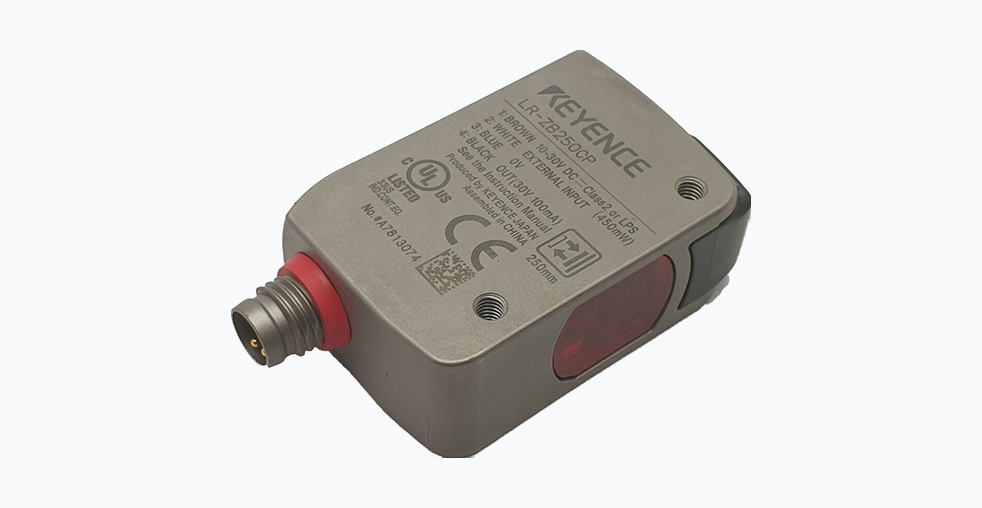

Лазерный датчик Keyence LR-ZB250CP: Компактность и точность для промышленной автоматизации
Лазерный датчик Keyence LR-ZB250CP: Компактность и точность для промышленной автоматизации
Лазерный датчик расстояния и контраста LR-ZB250CP от компании Keyence представляет собой высокотехнологичное решение для автоматизации промышленных процессов. Он относится к классу автономных CMOS-сенсоров, которые объединяют в минималистичном корпусе источник излучения, приемник, процессор и средства индикации. Основное назначение устройства — бесконтактный контроль положения, наличия и смещения объектов, а также распознавание меток на поверхностях с малым контрастом.
Принцип работы основан на оптической триангуляции. Датчик проецирует на объект сфокусированный лазерный луч с длиной волны 660 нм. Отраженное световое пятно попадает на встроенную CMOS-матрицу. Встроенный микропроцессор анализирует положение пятна на матрице, вычисляя расстояние до объекта с высокой точностью. Этот метод позволяет устройству эффективно работать как в режиме измерения расстояния, так и в режиме регистрации контрастных меток, что существенно расширяет область его применения.
Технические характеристики и конструктивные особенности
Модель LR-ZB250CP спроектирована для эксплуатации в сложных промышленных условиях. Ее ключевые технические параметры сведены в следующую таблицу:
| Параметр | Значение |
|---|---|
| Тип датчика | Автономный CMOS лазерный сенсор |
| Диапазон измерения | 35–250 мм |
| Лазерный луч | Красный, видимый, 660 нм, Класс 2 |
| Размер светового пятна | 2.4 × 1.2 мм (на расстоянии 250 мм) |
| Повторяемость (стандартное отклонение) | До 9 мкм (в зоне 35–180 мм) |
| Разрешение отображения | 1–3 мкм (зависит от настроек) |
| Время отклика | Программируемое: 1.5 мс, 10 мс, 50 мс |
| Степень защиты корпуса | IP68, IP69K, NEMA 4X, 6P, 13 |
| Материал корпуса | Нержавеющая сталь SUS316L |
| Устойчивость к освещенности | До 4000 лк (фоновый свет) |
| Виброустойчивость | 10–55 Гц, амплитуда 1.5 мм |
| Ударопрочность | 1000 м/с² (в трех направлениях) |
| Тип электрического подключения | Разъем M8 (4-контактный) |
| Выходной сигнал | PNP/NPN, программируемый (Light-ON/Dark-ON) |
Конструкция устройства обеспечивает высокий уровень защиты. Корпус из нержавеющей стали, уплотнения из фторкаучука и линза со специальным покрытием гарантируют работоспособность при длительном погружении в воду, воздействии струй высокого давления и агрессивных моющих средств. Датчик обладает встроенной защитой от переполюсовки питания, короткого замыкания выхода и импульсных помех в сети.
Функциональные возможности и простота настройки
LR-ZB250CP оснащен рядом интеллектуальных функций, упрощающих ввод в эксплуатацию. Процесс настройки порога срабатывания сведен к минимуму благодаря технологии обучения одним касанием. Оператору достаточно разместить объект контроля в требуемой позиции и нажать кнопку на корпусе датчика. Микропроцессор автоматически определит и запомнит оптимальные параметры для стабильного обнаружения.
Интегрированный узел индикации предоставляет полную информацию о состоянии датчика:
- Трехразрядный семисегментный дисплей (красный) отображает текущее измеренное расстояние или установленное пороговое значение.
- Светодиодный индикатор состояния выхода (желтый) показывает активность выходного сигнала.
- Индикатор реперной точки (оранжевый) подтверждает успешную фиксацию базового расстояния.
- Точечный целеуказатель (зеленый) позволяет точно визуально навести луч лазера на объект контроля.
Области применения
Компактность, точность и надежность делают датчик LR-ZB250CP востребованным в различных отраслях промышленной автоматизации:
- Контроль сборки и наличия: Обнаружение присутствия мелких деталей (штифтов, шайб, уплотнителей), проверка правильности установки крышек на емкостях, контроль наличия этикеток.
- Распознавание меток: Надежное считывание контрастных меток (лазерной маркировки, типографской печати) на упаковке, пластике, металле, в том числе на многослойных материалах.
- Робототехника: Использование в качестве датчика точного позиционирования для захватных устройств (грипперов) промышленных роботов благодаря малому весу (около 55 г) и удобному разъему.
- Работа с прозрачными и блестящими объектами: Контроль наличия прозрачных пленок, стекла или пластиковых крышек в режиме измерения расстояния, где традиционные фотоэлектрические датчики часто дают сбои.
- Пищевая и фармацевтическая промышленность: Контроль уровня заполнения, наличия продуктов в упаковке, целостности тары в условиях, требующих частой мойки оборудования.
Сравнение с другими сериями лазерных датчиков Keyence
Линейка лазерных датчиков Keyence включает несколько серий, каждая из которых оптимизирована для конкретных задач. Понимание их различий помогает сделать корректный выбор.
| Серия | Ключевые особенности | Основные сферы применения |
|---|---|---|
| LR-Z (LR-ZB250CP) | Автономность, компактный корпус, защита IP68/IP69K, обучение в одно касание, работа по расстоянию и контрасту. | Локальный контроль на конвейерах, условия с высокой влажностью и загрязнением, интеграция в роботизированные ячейки. |
| LV-N | Большая дальность действия (до 8 метров), расширенный набор функций через программное обеспечение, адаптация к сложным и неоднородным поверхностям. | Контроль крупногабаритных объектов, обнаружение на значительном удалении, системы логистики и складирования. |
| IL / IA | Сверхвысокое разрешение (повторяемость от 1 мкм), аналоговый выходной сигнал (4-20 мА, 0-10 В), предназначены для прецизионных измерений. | Точное измерение толщины, профиля, деформации, контроль зазоров в лабораторных и измерительных установках. |
| IX | Использование сканирующего лазерного луча и камеры, компенсация угла наклона объекта, многоточечные измерения. | Трехмерный контроль профилей, инспекция электронных компонентов на печатных платах, сложные геометрические измерения. |
| GV | Стабильная работа на металлических и темных поверхностях, степень защиты IP67, дальность до 1 метра. | Металлообработка, станкостроение, обнаружение объектов с низким коэффициентом отражения. |
Заключение
Лазерный датчик Keyence LR-ZB250CP является специализированным инструментом, который сочетает в себе высокую точность, исключительную надежность в тяжелых условиях и простоту интеграции. Его оптимально применять там, где требуется обеспечить стабильный и безотказный контроль положения или наличия объектов без необходимости создания сложных измерительных систем. Устройство демонстрирует эффективность в задачах, где критически важны устойчивость к внешним воздействиям и минимальные затраты на установку и обслуживание.
