Магнитно-индуктивный расходомер IFM SM8000: принцип работы и технические характеристики

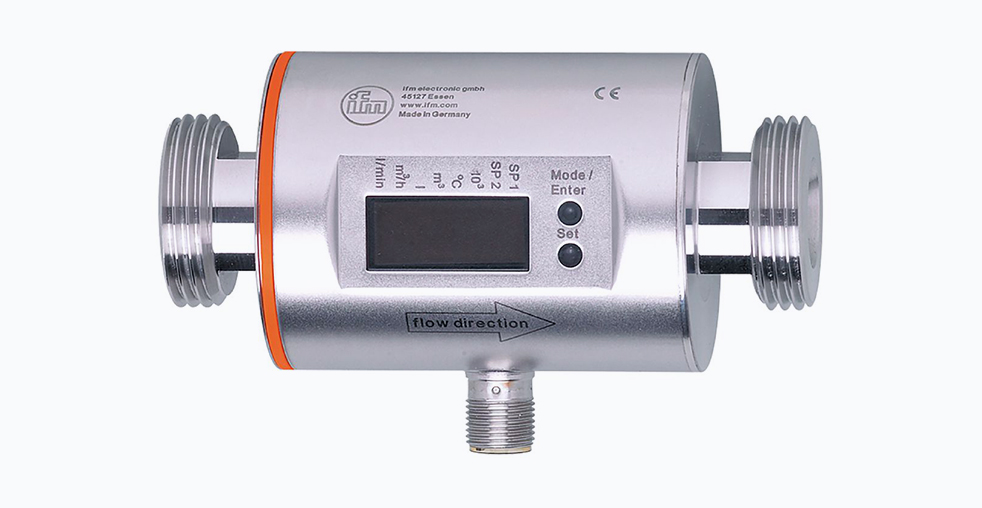

Магнитно-индуктивный расходомер IFM SM8000 предназначен для высокоточного контроля расхода жидкостей в различных промышленных процессах. Устройство использует классический принцип электромагнитной индукции, что обеспечивает высокую надежность и долговечность за счет отсутствия движущихся частей в измерительной камере.

Принцип действия и технологические особенности

Принцип работы прибора основан на законе Фарадея: при протекании электропроводящей жидкости через магнитное поле, создаваемое расходомером, возникает ЭДС, пропорциональная скорости потока. Это позволяет точно измерять расход без механического воздействия на среду, что исключает износ компонентов и снижает гидравлическое сопротивление в системе.

Минимальная требуемая электропроводность жидкости составляет 20 мкСм/см, что делает устройство применимым не только для воды, но и для многих других проводящих жидкостей.

Технические характеристики

Измерительные параметры

• Диапазон измерения расхода: от 0.2 до 100 л/мин (в водном эквиваленте)
• Точность измерения: ±(0.8% от измеренного значения + 0.5% от конечного значения шкалы)
• Повторяемость результатов: ±0.2% от конечного значения шкалы
• Диапазон измерения температуры: от -20 до +80°C
• Разрешение по температуре: 0.2°C

Конструктивные особенности и материалы

Корпус расходомера изготовлен из нержавеющей стали марки 316, что обеспечивает высокую коррозионную стойкость. Измерительная камера выполнена из полимера PEEK (полиэфирэфиркетон), отличающегося исключительной химической стойкостью и стабильностью размеров. Уплотнительные элементы изготовлены из фторкаучука (FKM), обеспечивающего совместимость с широким спектром агрессивных сред.

Интерфейсы и подключения

Устройство поддерживает различные варианты интеграции в системы автоматизации:

• Два программируемых цифровых выхода
• Один аналоговый выход с выбором формата сигнала (0-10 В или 4-20 мА)
• Поддержка протокола IO-Link для промышленного IoT
• Вход для сброса счетчика

Процессное соединение реализовано через резьбу G1 DN25 с плоским уплотнением, что обеспечивает простой монтаж без специализированного инструмента.

Области применения

Системы водоподготовки и охлаждения

Высокая точность измерения как низких (от 0.2 л/мин), так и высоких расходов делает SM8000 идеальным решением для систем промышленного водоснабжения и охлаждения. Встроенная функция тотализатора позволяет вести точный учет общего объема жидкости, что критически важно для управления ресурсами и планирования технического обслуживания.

Пищевая и фармацевтическая промышленность

Соответствие материалов контактирующих частей требованиям пищевых стандартов (включая EC 1935/2004) позволяет применять устройство в пищевой и фармацевтической отраслях. Гладкая внутренняя поверхность измерительной камеры предотвращает накопление бактерий и облегчает процесс очистки, что особенно важно для применений, требующих строгого соблюдения гигиенических норм.

Мониторинг технологических процессов

Возможность одновременного мониторинга расхода и температуры делает данный расходомер ценным инструментом для комплексного контроля технологических параметров. Программируемые пороги срабатывания позволяют создавать гибкие системы сигнализации и защиты оборудования.

Особенности монтажа и эксплуатации

Установка устройства

Правильный монтаж требует соблюдения нескольких ключевых условий:

• Обеспечение полного заполнения измерительной камеры жидкостью
• Установка на прямых участках трубопровода (рекомендуется не менее 5 диаметров до и 3 после расходомера)
• Правильная ориентация прибора в соответствии с инструкцией производителя
• Использование уплотнительных материалов, совместимых с измеряемой средой

Настройка параметров

Устройство предлагает широкие возможности конфигурирования:

• Программируемые точки срабатывания и возврата для дискретных выходов
• Настройка начальной и конечной точек для аналогового выхода
• Установка длительности и значения импульса
• Настройка времени демпфирования сигнала для стабилизации показаний

Сравнительный анализ с аналогами

Многофункциональность и универсальность

В отличие от многих аналогичных устройств, SM8000 сочетает функции измерения расхода и температуры, что позволяет сократить количество точек измерения и упростить конструкцию системы. Поддержка различных выходных сигналов обеспечивает интеграцию в системы автоматизации различных производителей, включая Siemens, Rockwell Automation и Schneider Electric.

Надежность и сертификация

Сертификаты соответствия (CE, cULus, CRN, EAC, DNV) подтверждают соответствие международным стандартам безопасности и качества. Устройство сохраняет работоспособность при давлении до 16 бар и температуре среды от -10°C до +70°C. Класс защиты IP67 гарантирует надежную работу в условиях повышенной влажности и запыленности.

Эксплуатационные преимущества

Встроенные функции диагностики и защита от короткого замыкания повышают общую надежность системы. Отсутствие необходимости в регулярном техническом обслуживании, связанном с износом механических частей, значительно сокращает эксплуатационные расходы и уменьшает простой оборудования.

Перспективы применения в современных производствах

Магнитно-индуктивный расходомер IFM SM8000 представляет собой современное решение для точного измерения расхода проводящих жидкостей в промышленных условиях. Его конструктивные особенности, многофункциональность и надежность делают его предпочтительным выбором для инженеров, занимающихся оптимизацией процессов контроля и управления технологическими параметрами.

Сочетание современных технологий связи (включая IO-Link) с проверенным принципом измерения создает идеальную основу для реализации концепций Industry 4.0, где точные данные в реальном времени становятся ключевым элементом для принятия эффективных управленческих решений.

Для специалистов, занимающихся проектированием и обслуживанием промышленных систем, SM8000 предлагает комплексный подход к мониторингу технологических процессов, обеспечивающий повышение эффективности, снижение эксплуатационных расходов и увеличение надежности работы оборудования.
