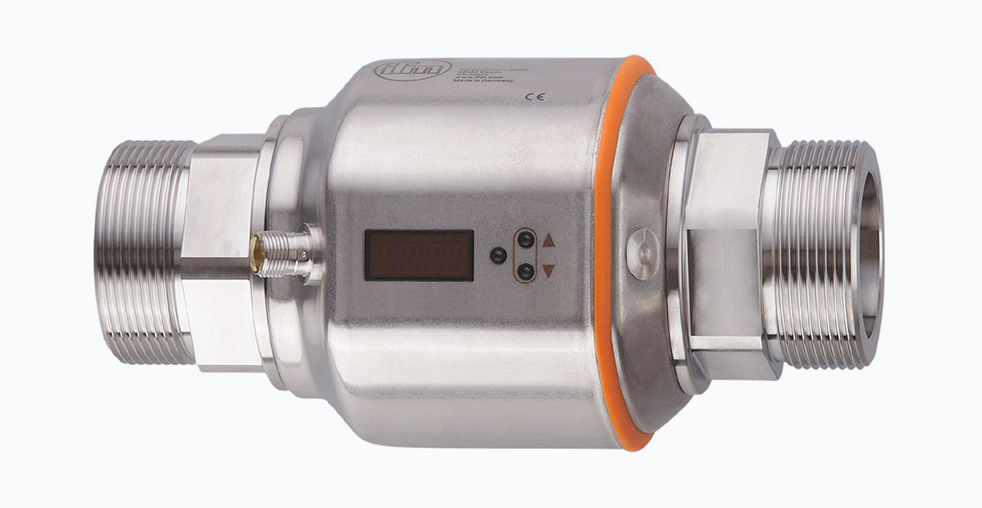

Магнитно-индуктивный расходомер IFM SM9000: характеристики и применение

В системах промышленной автоматизации точное измерение расхода жидкостей является критически важной задачей для управления технологическими процессами. Среди предлагаемых на рынке решений магнитно-индуктивный расходомер IFM SM9000 выделяется благодаря своей конструкции, обеспечивающей высокую точность, надежность и функциональную гибкость в различных условиях эксплуатации. Данный прибор предоставляет комплексные данные о состоянии процесса, что делает его ключевым компонентом в современных системах автоматизации.

Принцип действия и технические особенности

В основе работы прибора лежит закон электромагнитной индукции Фарадея. Когда электропроводная жидкость движется через создаваемое расходомером магнитное поле, возникает электродвижущая сила, пропорциональная скорости потока. Электроды, установленные в измерительной камере, фиксируют это напряжение, которое затем преобразуется в точные значения расхода.

Основное преимущество технологии заключается в отсутствии движущихся частей, контактирующих с измеряемой средой, что значительно повышает надежность устройства и снижает потребность в техническом обслуживании.

Конструктивные особенности исполнения включают применение различных материалов для работы с агрессивными средами. Контактные части могут быть выполнены из нержавеющей стали марок 1.4404/316L или 1.4571/316Ti, а также из PEEK, Hastelloy C-4 (2.4610), Centellen и FKM. Подключение к процессу осуществляется через резьбовое соединение G2 (DN50) с плоским уплотнением, что обеспечивает герметичность и простоту монтажа. Электрическое подключение выполняется через разъем M12 с позолоченными контактами, что повышает надежность соединения и устойчивость к коррозии.

Ключевые технические характеристики

Основные технические параметры IFM SM9000 представлены в таблице:

Функциональные возможности

Устройство оснащено двумя полностью конфигурируемыми выходами. OUT1 может быть настроен как дискретный выход (нормально открытый/нормально закрытый), импульсный, частотный или IO-Link. OUT2 работает как дискретный выход, аналоговый выход (4-20 мА или 0-10 В) или IO-Link.

SM9000 одновременно измеряет не только расход, но и температуру среды, предоставляя комплексную информацию о процессе. Функция обнаружения пустой трубы позволяет прибору фиксировать отсутствие жидкости в трубопроводе, что предотвращает ложные измерения и возможные повреждения оборудования. Дополнительные функции включают суммирование общего объема потребления жидкости и предустановленный счетчик для управления дозированием.

Преимущества для промышленного применения

Точность измерения ±(0,8% от измеренного значения + 0,5% от верхнего предела диапазона) и повторяемость ±0,2% обеспечивают надежные данные для критически важных процессов. Это особенно важно в применениях, где точное дозирование напрямую влияет на качество продукции или эффективность процесса.

Возможность программной настройки параметров работы позволяет адаптировать SM9000 под конкретные задачи. Пользователь может выбирать тип выходного сигнала (аналоговый, дискретный, импульсный, частотный), настраивать точки срабатывания и гистерезис, конфигурировать реакции на аварийные ситуации, а также устанавливать демпфирование сигнала для стабилизации показаний.

Интеграция IO-Link (COM2, 38,4 кБод) превращает SM9000 в интеллектуальное устройство, способное передавать не только процессные данные, но и диагностическую информацию, параметры настройки и статус работы. Это обеспечивает простую интеграцию в промышленные IoT-системы, удаленный мониторинг и диагностику, упрощение процедур технического обслуживания и автоматизацию смены параметров при смене продукта.

Практические аспекты применения

Для обеспечения оптимальной работы SM9000 следует учитывать рекомендации по ориентации при установке. Производитель рекомендует определенные положения установки для обеспечения точных измерений и предотвращения скопления пузырьков воздуха. Правильное заземление необходимо для обеспечения точных измерений и защиты оборудования. К параметрам среды предъявляются требования: электропроводность жидкости должна быть не менее 20 мкСм/см, а вязкость — менее 70 мм²/с при 40°C.

SM9000 предназначен для работы с электропроводными жидкостями, включая воду и водные растворы, химические реагенты с достаточной электропроводностью, а также пищевые продукты с соответствующими параметрами электропроводности. Материалы контактных частей обеспечивают совместимость с широким спектром агрессивных сред.

Сравнение с аналогами

При сравнении с устройствами аналогичного назначения от таких производителей, как Endress+Hauser, Siemens и Krohne, SM9000 демонстрирует конкурентные преимущества. Комбинированное измерение расхода и температуры в одном приборе сокращает количество измерительных точек и упрощает конструкцию системы. Гибкая конфигурация выходов позволяет адаптировать прибор под конкретные требования системы управления без необходимости замены оборудования.

Высокая степень защиты IP67 позволяет использовать прибор в условиях повышенной влажности и запыленности. Широкий динамический диапазон 1:60 обеспечивает точные измерения как при низких, так и при высоких расходах. В отличие от некоторых моделей конкурентов, SM9000 предлагает встроенный интерфейс IO-Link без необходимости дополнительных модулей.

Заключение

Магнитно-индуктивный расходомер IFM SM9000 представляет собой современное решение для точного измерения расхода электропроводных жидкостей. Его ключевые преимущества — высокая точность, гибкость конфигурации, надежная конструкция и поддержка современных промышленных коммуникационных стандартов — делают его оптимальным выбором для широкого спектра промышленных применений.

Сочетание проверенной измерительной технологии и современных функций, таких как IO-Link, позволяет SM9000 не только решать текущие задачи измерения, но и обеспечивать готовность к внедрению концепций Индустрии 4.0 и цифровой трансформации промышленных предприятий. Для технических специалистов, выбирающих решения для автоматизации технологических процессов, SM9000 предлагает оптимальное сочетание точности, надежности и функциональной гибкости.
