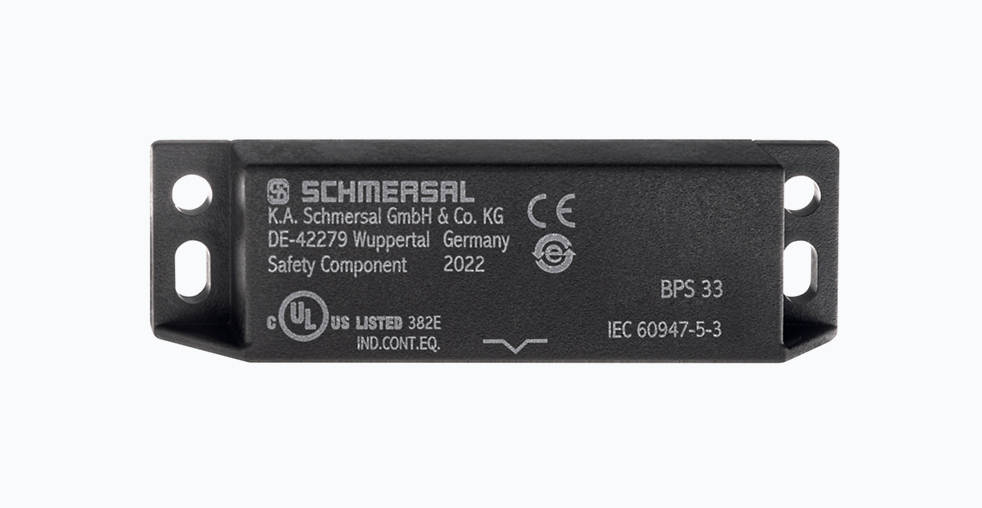

Магнитный датчик безопасности Schmersal BPS 33

Магнитный датчик безопасности Schmersal BPS 33 представляет собой компактное устройство, предназначенное для контроля положения защитных ограждений, дверей и крышек на промышленном оборудовании. Его основная функция заключается в обеспечении безопасности персонала путем блокировки работы опасных механизмов при открытом доступе в охраняемую зону. Принцип действия основан на взаимодействии датчика, содержащего геркон, и магнитного исполнительного элемента, закрепляемого на подвижной части. Когда магнит находится вблизи датчика, контакты геркона замыкаются, разрешая работу оборудования. При удалении магнита контакты размыкаются, и система безопасности инициирует остановку.

Принцип действия и конструкция

Датчик BPS 33 функционирует по магнитному принципу, что исключает механический контакт и связанный с ним износ. Основными компонентами системы являются сам датчик с герметично запаянным герконом и магнитный исполнительный элемент. Магнитное поле воздействует на контакты геркона, замыкая или размыкая цепь управления в зависимости от положения двери или ограждения. Данный сигнал передается на специализированный блок управления безопасностью, который обрабатывает его в соответствии с заданным уровнем полноты безопасности.

Конструктивно датчик выполнен в продолговатом пластиковом корпусе, обеспечивающем защиту от пыли и влаги. Для применений в условиях агрессивных сред или с повышенными гигиеническими требованиями доступна модификация BPS 33S с корпусом из нержавеющей стали.

Технические характеристики

Области применения

Датчик находит применение в различных отраслях промышленности для защиты персонала от опасных движущихся частей оборудования.

• Обрабатывающие центры и станки с ЧПУ: Контроль закрытия защитных ограждений зоны резания.
• Роботизированные комплексы: Блокировка доступа в рабочую зону робота-манипулятора.
• Подъемно-транспортное оборудование: Контроль положения дверей кабин и защитных кожухов.
• Электротехническое оборудование: Блокировка доступа к электрошкафам с опасным напряжением.
• Пищевая и фармацевтическая промышленность: Контроль крышек на смесителях, дозаторах и другом технологическом оборудовании, где важна стойкость к мойке и агрессивным средам.

Особенности монтажа и эксплуатации

Монтаж датчика требует соблюдения определенных условий для обеспечения надежной работы. Критически важным параметром является расстояние срабатывания, которое зависит от конкретной модели и силы используемого магнита. Производитель предоставляет четкие указания по монтажным зазорам и взаимной ориентации датчика и исполнительного элемента, которые необходимо строго соблюдать.

Для крепления устройства предусмотрены стандартные отверстия в корпусе. Следует учитывать, что крепежные винты не входят в стандартную комплектацию и должны подбираться отдельно в соответствии с материалом монтажной поверхности. Для упрощения интеграции в сложные конструкции доступен ряд аксессуаров, включая монтажные кронштейны и различные варианты ответных магнитов.

Сравнение с аналогами других производителей

На рынке представлены аналогичные устройства от других производителей систем промышленной безопасности.

• Sick: Модели серии SME предлагают схожий функционал магнитных датчиков безопасности. Отличия могут заключаться в геометрических размерах, способах крепления и номинальных электрических параметрах.
• Bernstein: Датчики серии SE также используют магнитный принцип действия. Конкурентные модели могут иметь отличные от BPS 33 формы корпуса и варианты монтажных аксессуаров.
• Euchner: Производитель предлагает магнитные датчики в составе своих систем безопасности, которые могут быть интегрированы в более сложные архитектуры контроля доступа.

Выбор конкретного устройства зависит от требований применения, включая необходимый уровень полноты безопасности, условия эксплуатации и особенности монтажа на оборудовании.

Интеграция в системы безопасности

Само по себе наличие датчика BPS 33 не обеспечивает полной безопасности. Он является лишь одним элементом защитной цепи. Для создания функционирующей системы датчик должен быть подключен к специализированному устройству обработки сигналов безопасности, такому как реле безопасности, программируемый логический контроллер безопасности или специализированный блок управления. Эти устройства оценивают состояние датчика и, в случае обнаружения нарушения, формируют сигнал на остановку опасных механизмов в соответствии с требованиями стандартов.

При проектировании системы необходимо учитывать требуемый уровень полноты безопасности, который определяется на основе оценки рисков. Датчик BPS 33 может быть использован в системах, соответствующих различным уровням, в зависимости от архитектуры и применяемых устройств оценки сигнала.
