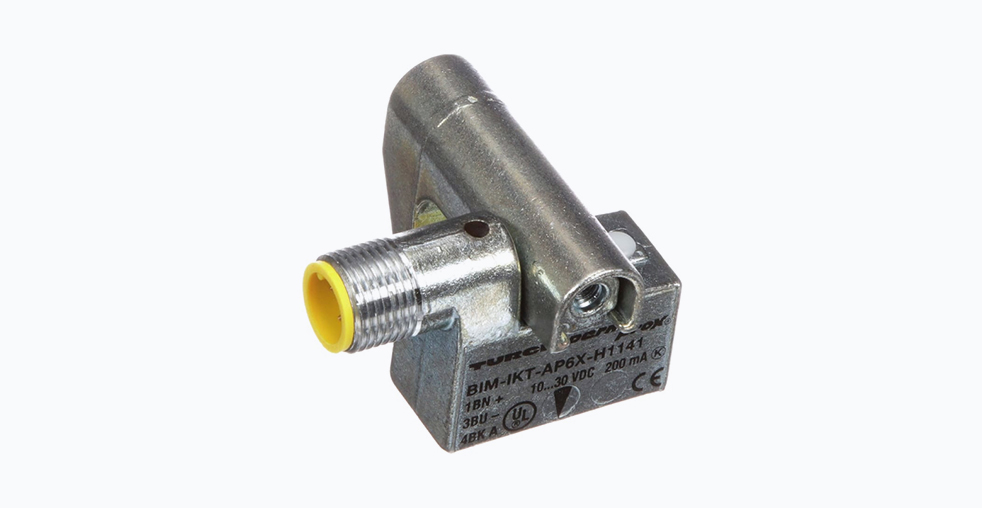

Магнитоиндуктивный датчик положения поршня Turck BIM-IKT-AP6X-H1141

Магнитоиндуктивный датчик Turck BIM-IKT-AP6X-H1141 предназначен для бесконтактного контроля положения поршня в пневматических цилиндрах круглого сечения. Устройство относится к серии BIM-IKT и характеризуется компактными размерами, высокой надежностью и универсальностью монтажа, что делает его востребованным в различных отраслях промышленной автоматизации.

Принцип действия и технологические особенности

Датчик функционирует на основе магнитоиндуктивного принципа. Постоянный магнит, установленный на поршне цилиндра, создает магнитное поле. Датчик, закрепленный снаружи на корпусе цилиндра (из алюминия или другого немагнитного материала), регистрирует изменение этого поля при приближении поршня. Это изменение преобразуется в электрический сигнал, коммутирующий выход датчика.

Ключевой особенностью модели BIM-IKT-AP6X-H1141 является увеличенный диапазон срабатывания, который составляет не менее 25 миллиметров. Эта характеристика, обеспечиваемая специальной конструкцией чувствительного элемента, упрощает монтаж устройства и компенсирует возможные неточности позиционирования, повышая общую надежность системы.

Технические характеристики

Конструкция и монтаж

Корпус датчика имеет прямоугольную форму с размерами 30 x 14.6 x 28 миллиметров. Для надежного крепления на цилиндрах различного диаметра и типа производитель предлагает серию монтажных скоб KLI.

• Для цилиндров со стяжными шпильками: Скобы KLI1 (для диаметров 32–100 мм) и KLI3 (63–160 мм), изготовленные из цинкового сплава.
• Для профильных цилиндров: Скобы KLI5 (32–50 мм) и KLI6 (50–100 мм), выполненные из алюминия.
• Для цилиндров с креплением «ласточкин хвост»: Универсальная скоба KLI7, подходящая для диаметров от 32 до 200 миллиметров.

Чувствительный элемент расположен в центре лицевой части корпуса. Для визуальной индикации состояния на устройстве присутствует светодиод желтого цвета, который значительно облегчает процесс наладки и диагностики.

Надежность и безопасность эксплуатации

Датчик спроектирован для работы в жестких промышленных условиях. Корпус из цинкового сплава обеспечивает устойчивость к механическим воздействиям и вибрациям. Устройство обладает встроенной защитой от короткого замыкания, переполюсовки питания и перенапряжения. Высокий показатель наработки на отказ подтверждает исключительный эксплуатационный ресурс датчика.

Области применения

Благодаря своим характеристикам, датчик Turck BIM-IKT-AP6X-H1141 находит применение в пневматических системах оборудования различных производителей, таких как Festo, SMC и Camozzi. Основные сферы использования:

• Станки с ЧПУ и обрабатывающие центры: контроль положения инструментальных стоек, зажимных механизмов.
• Промышленные роботы и манипуляторы: позиционирование захватов и пневматических приводов.
• Автоматизированные сборочные и упаковочные линии.
• Технологическое оборудование для пищевой, фармацевтической и химической промышленности.

Магнитоиндуктивный датчик Turck BIM-IKT-AP6X-H1141 является решением, которое сочетает проверенную конструкцию с современными требованиями к точности и надежности, обеспечивая долговечную и безотказную работу в системах промышленной автоматизации.
