Механический выключатель безопасности PSEN me4.2/4AS от Pilz

22.09.2025 #Pilz #безопасность #выключатель #контакты #монтаж #промышленность #технические характеристики

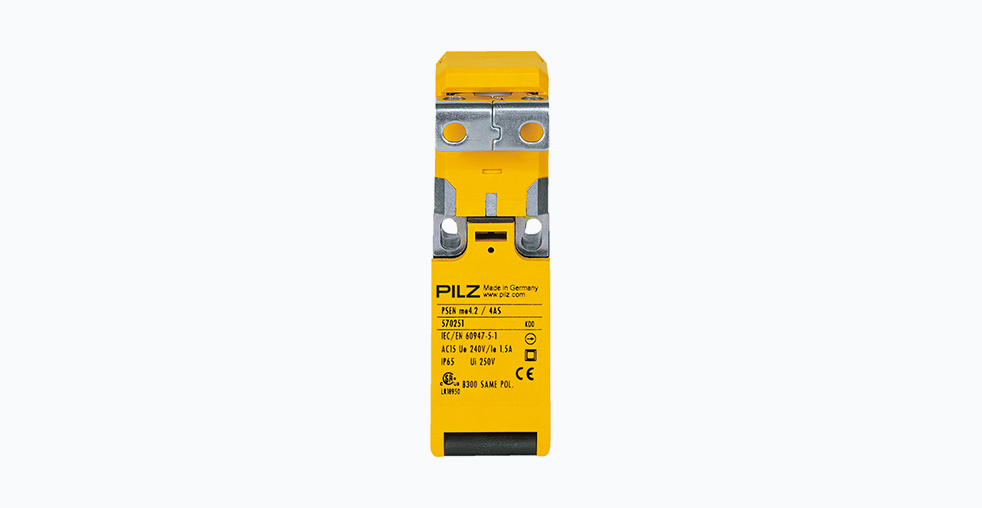

Механический выключатель безопасности PSEN me4.2/4AS от Pilz

Механический выключатель безопасности PSEN me4.2/4AS представляет собой ключевой компонент для защиты персонала на промышленных объектах. Модель 570251 от компании Pilz преобразует механическое замыкание контактов в надежный сигнал для систем управления безопасностью. Устройство сочетает простоту механического принципа действия с конструкцией, рассчитанной на длительную эксплуатацию в условиях повышенных нагрузок.

Конструкция и принцип работы

Устройство функционирует как механический выключатель безопасности без блокировки, основное назначение которого — точное определение положения защитных ограждений, дверок и калиток.

Контактная группа: Внутри корпуса расположена группа контактов, включающая один нормально разомкнутый и два нормально замкнутых контакта. Такая избыточная архитектура повышает отказоустойчивость системы. Обрыв цепи нормально замкнутых контактов интерпретируется системой управления как аварийная ситуация, что обеспечивает безопасность даже при частичном отказе.

Исполнительный механизм: Конструкция привода позволяет активировать выключатель при нажатии в любом из четырех направлений. Эта особенность упрощает монтаж и позволяет адаптировать устройство под различные траектории движения элементов ограждения.

Сила извлечения: Для срабатывания выключателя требуется усилие приблизительно 10 Ньютонов. Данное значение исключает ложные срабатывания от вибрации или случайных воздействий, но обеспечивает достаточную легкость открывания для оператора.

Технические характеристики

В таблице представлены ключевые эксплуатационные параметры выключателя PSEN me4.2/4AS.

ПараметрЗначениеКомментарий
Напряжение нагрузки (AC-15)240 ВРабота с цепями управления
Ток нагрузки (AC-15)1.5 АКоммутация катушек реле и контакторов
Условный тепловой ток10 АПараметр стойкости контактов к нагрузке
Диапазон рабочих температурот -30 °C до +80 °CСтабильная работа в условиях экстремальных температур
Степень защиты корпусаIP67Защита от пыли и кратковременного погружения в воду
Габаритные размеры30 x 100 x 30.5 ммКомпактность для монтажа в ограниченном пространстве

Сравнение с аналогами других производителей

При выборе механического выключателя безопасности важно учитывать особенности продукции различных производителей.

Sick: Компания Sick предлагает серию выключателей SBS, которые отличаются наличием моделей с металлическим корпусом и повышенной стойкостью к механическим воздействиям. Однако их стоимость может быть выше.

Omron: Выключатели безопасности от Omron, такие как серия D4NL, часто оснащаются индикацией состояния, что облегчает диагностику. В то же время, их степень защиты может ограничиваться уровнем IP66.

Schneider Electric: Продукция Schneider Electric, например, серия XCKP, характеризуется широким ассортиментом аксессуаров и монтажных элементов, но может иметь менее широкий температурный диапазон.

Преимущества для проектировщика и службы эксплуатации

Выбор модели PSEN me4.2/4AS обусловлен рядом технических особенностей, важных для обеспечения долговечной и надежной работы.

Коммутационная способность: Параметры нагрузки AC-15 указывают на оптимизацию для работы с активно-индуктивной нагрузкой, характерной для катушек пускателей и реле. Конструкция контактов обеспечивает эффективное гашение электрической дуги.

Температурная стабильность: Широкий диапазон рабочих температур позволяет применять выключатель в неотапливаемых производственных помещениях, холодильных камерах и цехах с высоким тепловыделением.

Надежность соединения: Использование винтовых клемм обеспечивает стабильный и визуально контролируемый контакт, что снижает риск нарушения соединения под воздействием вибрации.

Области применения и монтаж

Основное назначение выключателя — контроль доступа в опасные зоны производственного оборудования: клети роботов, зоны работы прессов, лазерных установок и другого автоматизированного оборудования. Сигнал с выключателя поступает на вход программируемого реле безопасности или специализированного контроллера.

При монтаже необходимо учитывать несколько факторов.

Точность позиционирования: Для обеспечения четкого срабатывания требуется точное взаимное позиционирование привода и самого выключателя. Рекомендуется использование монтажных шаблонов.

Крепление кабеля: Электрический кабель должен быть зафиксирован с помощью кабельного держателя вблизи выключателя для исключения механических нагрузок на клеммы.

Плановое обслуживание: Регламентные работы должны включать функциональную проверку срабатывания, визуальный осмотр на наличие повреждений и контроль момента активации.

Перспективы механических выключателей безопасности

Несмотря на распространение бесконтактных выключателей, основанных на RFID-технологии или магнитоуправляемых контактах, механические решения сохраняют свою актуальность. Их ключевыми преимуществами являются абсолютная устойчивость к электромагнитным помехам, независимость от источника питания и предсказуемость работы. Модель PSEN me4.2/4AS является решением для применений, где приоритетом является максимальная отказоустойчивость и надежность без необходимости реализации сложных функций защиты от манипуляций.

Конструкция устройства демонстрирует, как проверенные инженерные решения продолжают обеспечивать необходимый уровень безопасности на современных промышленных предприятиях.
