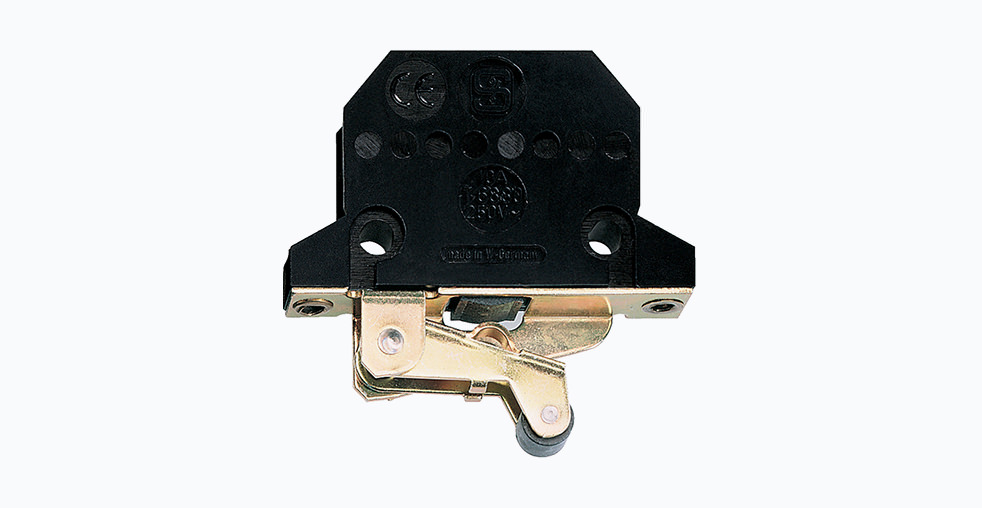

Микропереключатель Schmersal T6881 11 1 80R: технические характеристики и применение
Микропереключатель Schmersal T6881-11-1-80R представляет собой компактное электромеханическое устройство, предназначенное для выполнения функций контроля и управления в промышленных системах. Его основная задача — коммутация электрических цепей в ответ на механическое воздействие. Принцип действия основан на замыкании или размыкании контактов при перемещении исполнительного элемента — роликового плунжера. Данная модель находит применение в станкостроении, автоматизированных производственных линиях, подъемно-транспортном оборудовании и других областях, где требуется надежное определение положения или хода подвижных частей механизмов.
Конструктивные особенности и принцип работы
Конструкция переключателя T6881-11-1-80R включает несколько ключевых элементов, обеспечивающих его долговечность и стабильность работы. Корпус устройства изготовлен из стеклонаполненного термопласта, что придает ему высокую механическую прочность и стойкость к ударным нагрузкам. Основным исполнительным элементом является роликовый плунжер, который снижает трение и износ при контакте с управляющим кулачком или другим приводным механизмом. Это особенно важно в системах, где воздействие происходит под углом.
Внутренняя контактная группа реализована по схеме с двойным разрывом цепи. Это означает, что при переключении создается два независимых разрыва в электрической цепи, что повышает надежность отключения нагрузки и способствует гашению электрической дуги. Механизм переключения относится к типу медленного действия, что обеспечивает плавное перемещение контактов и минимизирует явление дребезга. Конструкция также предусматривает принудительный разрыв контактов, гарантирующий их размыкание даже в случае сваривания.
Технические характеристики
Детальное рассмотрение технических параметров позволяет оценить область применения и потенциальные возможности устройства.
| Параметр | Значение |
|---|---|
| Исполнительный элемент | Роликовый плунжер |
| Номинальное напряжение изоляции (Ui) | 250 В |
| Максимальный коммутируемый ток (AC-15) | 2.5 А при 230 В перем. тока |
| Максимальный коммутируемый ток (DC-13) | 6 А при 24 В пост. тока |
| Степень защиты (IP) | IP40 (корпус) |
| Механическая износостойкость | 30 000 000 циклов |
| Диапазон рабочих температур | от -30 °C до +85 °C |
| Сила срабатывания | 4 Н |
| Повторяемость точки срабатывания | 0.02 мм |
| Тип клемм | Винтовые зажимы / лепестковые клеммы |
Высокая повторяемость точки срабатывания делает данную модель пригодной для задач прецизионного позиционирования. Степень защиты IP40 указывает на то, что устройство защищено от попадания твердых частиц размером более 1 миллиметра, но не предназначено для работы в условиях воздействия струй воды или значительного запыления без дополнительных мер защиты.
Сравнение модификаций в серии T6881
Серия T6881 включает несколько модификаций, различающихся типом исполнительного элемента. Сравнение базовой модели и версии с роликовым плунжером помогает сделать обоснованный выбор.
| Характеристика | T6881-11-1 (базовая) | T6881-11-1-80R (с роликом) |
|---|---|---|
| Тип привода | Прямой плунжер | Роликовый плунжер |
| Преимущества | Компактность, простота конструкции | Снижение бокового трения, работа с кулачковыми механизмами |
| Типичное применение | Контроль положения дверей, крышек, концевой выключатель | Конвейеры, механизмы с возвратно-поступательным и вращательным движением |
| Вес | 25 г | 35 г |
Модель с роликовым плунжером предпочтительнее в случаях, когда приводной элемент воздействует на переключатель под углом или движется с высокой скоростью. Ролик снижает боковую нагрузку на ось плунжера, что увеличивает механический ресурс всего узла.
Области применения и примеры использования
Благодаря своей надежности и точности, микропереключатель T6881-11-1-80R используется в различных отраслях промышленности.
В подъемно-транспортном оборудовании он служит для контроля предельных положений мостовых кранов, кран-балок и подъемников, обеспечивая аварийное отключение при достижении граничной точки.
В автоматизированных производственных и упаковочных линиях устройство применяется для подсчета изделий, контроля наличия материала в зоне обработки и позиционирования подвижных столов. Его интегрируют в качестве концевого выключателя в пневматические и гидравлические цилиндры, где он подает сигнал о достижении поршнем крайнего положения.
В станкостроении переключатель может использоваться для ограничения хода суппортов, контроля положения защитных ограждений и в других системах безопасности.
Рекомендации по монтажу и эксплуатации
Для обеспечения длительного и безотказного срока службы при установке и использовании переключателя следует учитывать ряд факторов.
Монтаж устройства должен производиться на жестком и виброустойчивом основании. Приводной элемент (кулачок, упор) должен воздействовать на ролик в рекомендованной производителем зоне и с усилием, не превышающим заданное значение. Максимальная скорость движения приводного элемента не должна превышать 60 мм/мин для гарантии точного срабатывания.
При подключении электрических проводников необходимо обратить внимание на то, что степень защиты клеммной колодки составляет IP00. В условиях возможного попадания пыли, стружек или конденсата требуется установка дополнительного защитного кожуха. Для подключения можно использовать как винтовые зажимы, так и лепестковые клеммы, в зависимости от удобства монтажа и требований к скорости обслуживания.
Регулярное техническое обслуживание должно включать визуальный осмотр на наличие механических повреждений и проверку надежности электрического подключения.
