Модуль AC2216 от IFM Electronic: особенности и применение в промышленной автоматизации

Введение

В системах промышленной автоматизации возрастает потребность в эффективном сборе данных с датчиков и их интеграции в системы управления. Модуль AC2216 от IFM Electronic представляет собой современное решение для подключения аналоговых датчиков к сетям AS-Interface. Устройство сочетает высокую точность измерений с простотой монтажа и настройки, предлагая инженерам расширенные возможности для оптимизации проектов автоматизации.

Технические характеристики

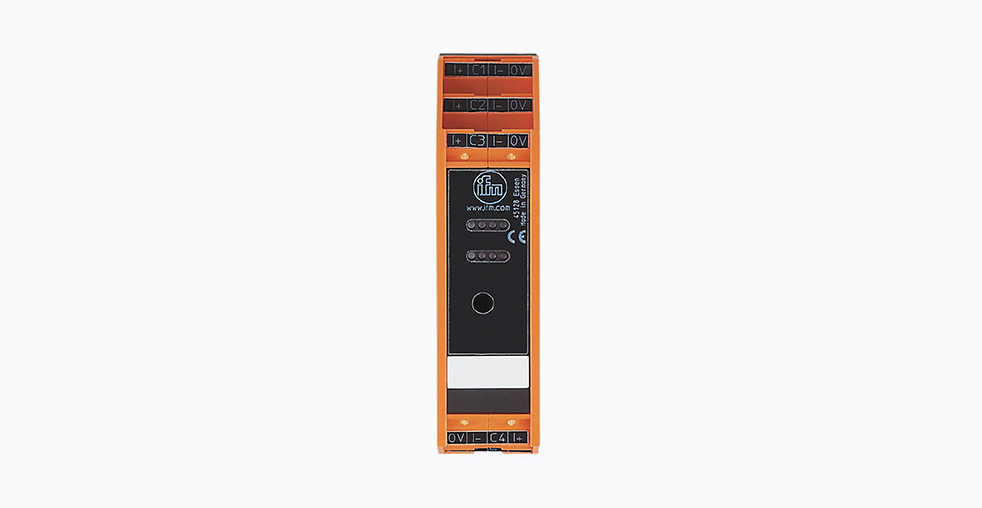

Модуль AC2216 представляет собой 4-канальный аналоговый входной модуль для монтажа в шкафу управления, предназначенный для работы в сетях AS-Interface. Его технические характеристики отражают тщательно продуманную инженерную концепцию:

• Аналоговые входы: 4 изолированных канала для подключения 2-, 3- и 4-проводных датчиков с поддержкой входного сигнала 4-20 мА
• Разрешение и точность: 16-битное разрешение (1 бит = 1 мкА) обеспечивает высокую точность измерений с погрешностью 0,5% от конечного значения
• Электропитание: Рабочее напряжение 26,5-31,6 В DC с возможностью использования дополнительного источника питания 24 В DC
• Защита: Имеется защита от переполюсовки, аналоговые входы не защищены от короткого замыкания
• Температурный режим: Стабильная работа в диапазоне температур от 0°C до +70°C
• Конструкция: Корпус со степенью защиты IP20, предназначен для монтажа на DIN-рейку

Таблица: Ключевые технические характеристики модуля AC2216

Конструктивные особенности и преимущества

Модуль AC2216 реализует принцип максимальной функциональности при минимальных затратах на установку и обслуживание.

• Монтаж и подключение: Использование винтовых зажимов ускоряет процесс подключения и обеспечивает надежный электрический контакт. Сдвоенные клеммы позволяют организовать параллельное подключение, что особенно ценно при необходимости объединения сигналов или их дублирования.
• Питание датчиков: Гибкая схема питания — либо от самой AS-i сети, либо от внешнего источника 24 В DC. Это важно при работе с датчиками, потребляющими значительный ток, так как позволяет не перегружать магистраль AS-Interface.
• Диагностика и индикация: Модуль оснащен хорошо видимыми светодиодами. Для каждого из четырех каналов предусмотрен отдельный желтый светодиод, отображающий статус работы. Дополнительные зеленый и красный светодиоды обеспечивают оперативную диагностику состояния системы.
• Профиль и совместимость: Модуль соответствует профилю AS-i с ID-кодом 3.E. Это гарантирует его беспроблемную интеграцию в любую стандартную сеть AS-Interface и корректную работу с ведущими устройствами от различных производителей.

Практическое применение и сценарии использования

Универсальность модуля AC2216 позволяет применять его в различных отраслях — от пищевой промышленности и водоочистки до автомобильного производства и машиностроения.

1. Интеграция аналоговых датчиков в системы АСУ ТП: Модуль подходит для подключения датчиков давления, температуры, расхода и уровня, сигнал которых представлен токовой петлей 4-20 мА. Высокая точность (0,5%) и 16-битное разрешение обеспечивают достоверность данных для систем регулирования технологических процессов.
2. Модернизация существующих установок: AC2216 служит экономичным мостом между традиционной аналоговой Fieldbus-архитектурой и современной распределенной периферией на базе AS-Interface. Это позволяет постепенно модернизировать систему управления без полной замены парка датчиков.
3. Проекты с ограничением по пространству: Благодаря компактному исполнению и монтажу на DIN-рейку модуль эффективно использует пространство внутри шкафа управления, что актуально для стесненных условий или при необходимости увеличения плотности каналов ввода/вывода.
4. Ответственные системы: Хотя модуль не является устройством безопасности, его высокая надежность и стабильность характеристик позволяют применять его в системах с непрерывным циклом работы, где важна бесперебойная подача данных.

Сравнение с аналогами

В линейке IFM Electronic модуль AC2216 относится к семейству SmartLine25. Его отличие от более простых CompactLine или модулей быстрого монтажа заключается в предназначении для установки в шкаф управления на DIN-рейку, что подразумевает более высокий уровень защиты и ориентированность на централизованное подключение групп датчиков.

Основная особенность AC2216 — сочетание высокого разрешения (16 бит) для AS-i модуля с возможностью гибкого выбора источника питания датчиков. Многие конкурирующие решения требуют питания датчиков только от магистрали AS-i, что ограничивает их нагрузочную способность. IFM предоставляет инженеру свободу выбора, что является преимуществом при проектировании сложных систем.

Среди аналогов можно отметить модули от других производителей: Siemens SIAMATIC ET 200SP, Phoenix Contact INTERFACE AS-Interface, и Bihl+Wiedemann ASI-4A/I. Каждое из этих решений имеет свои особенности:

• Siemens SIAMATIC ET 200SP предлагает расширенную диагностику и интеграцию с системами TIA Portal
• Phoenix Contact INTERFACE AS-Interface отличается повышенной устойчивостью к электромагнитным помехам
• Bihl+Wiedemann ASI-4A/I обеспечивает компактное исполнение для монтажа в ограниченном пространстве

Таблица: Сравнение модулей для подключения аналоговых датчиков к AS-Interface

Рекомендации по эксплуатации и подбору оборудования

• Выбор блока питания: Для обеспечения стабильной работы модуля и всей AS-i сети важен правильный выбор блока питания. IFM предлагает специализированные AS-i блоки питания со стабилизированным выходным напряжением 30,5 В, которые обеспечивают соответствие стандартам и защиту сети.
• Монтаж: При монтаже на DIN-рейку следует обеспечить достаточное пространство для загиба плоского AS-i кабеля и для подключения проводов к винтовым клеммам. Хотя модуль имеет защиту от переполюсовки, необходимо соблюдать полярность при подключении чтобы избежать проблем с работой внешнего питания 24 V AUX.
• Адресация и конфигурация: Как и любое AS-i устройство, модуль AC2216 требует назначения уникального сетевого адреса (0-31) с помощью специального программатора. Модуль имеет разъем для адресации, что упрощает этот процесс.

Заключение

Модуль AC2216 от IFM Electronic представляет собой современное решение для подключения аналоговых датчиков к сетям AS-Interface. Устройство сочетает высокую точность измерений с простотой монтажа и настройки, предлагая инженерам расширенные возможности для оптимизации проектов автоматизации. Способность интегрировать традиционные аналоговые датчики в современные цифровые сети управления делает его подходящим решением как для модернизации существующих производств, так и для создания новых систем автоматизации. Технические характеристики, конструктивные особенности и поддержка со стороны производителя делают AC2216 обоснованным выбором для технических специалистов, ориентированных на качество и эффективность.
