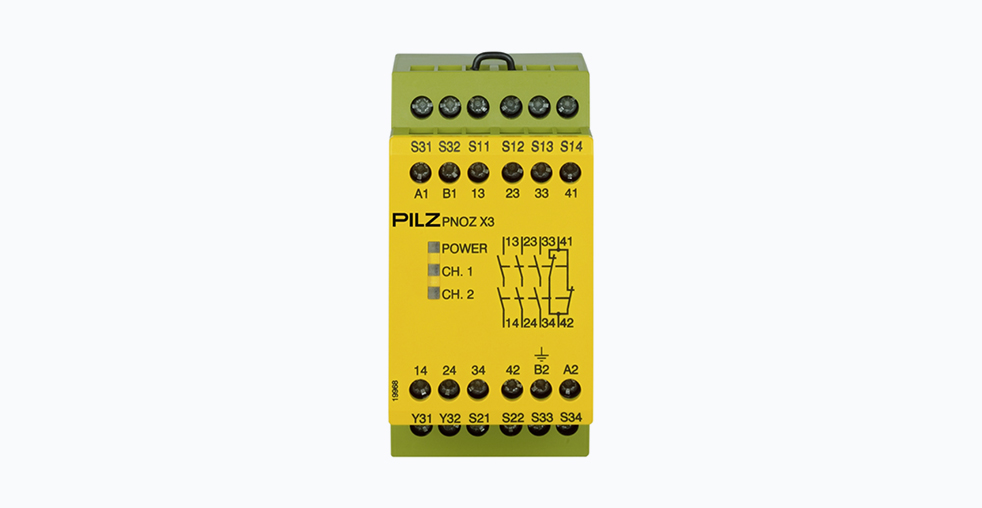

Модуль безопасности Pilz PNOZ X3 774318: технические характеристики и применение

Модуль безопасности PNOZ X3 774318 представляет собой многофункциональное устройство, предназначенное для построения надежных систем защиты промышленного оборудования. Данное решение сочетает в себе принципы классических реле безопасности с расширенными возможностями программируемых логических контроллеров, что позволяет реализовывать сложные функции безопасности в компактном корпусе.
Концепция и функциональное назначение
Устройство PNOZ X3 позиционируется как универсальный модуль для мониторинга критически важных сигналов безопасности. Его основное применение связано с контролем аварийных остановов, положений защитных ограждений, световых завес и других защитных устройств. Ключевым преимуществом является вариативность конфигурации входных цепей: устройство может работать в одноканальном или двухканальном режиме с возможностью обнаружения перекрестных замыканий между проводниками. Эта гибкость позволяет инженерам оптимизировать систему безопасности под конкретные требования технологического процесса и необходимый уровень безопасности, достигая категории 4 и уровня PL e в соответствии со стандартом ISO 13849-1.
Параметр | Pilz PNOZ X3 774318 | Sick deTec4 Core | Omron G9SE |
---|---|---|---|
Напряжение питания | 24 В DC / 230 В AC | 24 В DC | 24 В DC |
Безопасные выходы | 3 реле (НО), 1 реле (НЗ), 1 полупроводниковый | 2 полупроводниковых (PNO/PNC) | 2 реле (НО) |
Количество входов безопасности | 2 | 2 | 2 |
Уровень безопасности (PL) | e | e | e |
Ширина модуля | 45 мм | 37,5 мм | 22,5 мм |
Коммутационная способность реле | 8 А (AC1) | Не применимо | 5 А (AC1) |
Ключевые технические характеристики
Параметр | Значение |
---|---|
Напряжение питания | 24 В DC / 230 В AC |
Безопасные выходы | 3 нормально разомкнутых контакта реле, 1 нормально замкнутый контакт реле, 1 полупроводниковый выход |
Количество входов | 2 |
Категория безопасности (ISO 13849-1) | 4 |
Уровень выполнения безопасности (PL) | e |
Степень защиты (IP) | IP40 |
Температурный диапазон | от -20 °C до +55 °C |
Способ подключения | Винтовые клеммы |
Ширина модуля | 45 мм |
Коммутационная способность контактов реле | 8 А при 240 В перем. тока (AC1) |
Конструктивные и функциональные особенности
Компактность и универсальность монтажа являются значимым преимуществом модуля. При ширине 45 мм устройство экономит пространство на DIN-рейке в распределительном шкафу. Конструкция допускает монтаж в любом положении, что предоставляет инженерам большую свободу при компоновке оборудования.
Надежность контактной системы обеспечивается применением материалов с высокой стойкостью к износу. Безопасные силовые контакты реле выполнены из композитного материала на основе оксида олова-серебра (AgSnO2), что гарантирует устойчивость к электрической эрозии и надежную коммутацию индуктивных нагрузок.
Логика работы модуля включает несколько сценариев запуска. Поддерживается как автоматический перезапуск, так и контролируемый ручной запуск с обязательным подтверждением оператора. Эта функция необходима в системах, где возобновление работы оборудования после срабатывания защиты требует визуального контроля зоны и сознательного действия персонала.
Модуль обладает необходимым набором международных сертификатов и маркировок, включая CE, UKCA, cULus, KOSHA и ЕАС. Наличие этих сертификатов подтверждает соответствие устройства директивам и стандартам различных регионов, что упрощает его интеграцию в оборудование, предназначенное для поставок на глобальный рынок.
Практика применения в промышленных системах
Области применения модуля PNOZ X3 охватывают различные отрасли промышленной автоматизации. В металлообработке и деревообработке устройство используется для мониторинга кнопок аварийного останова и контроля закрытия защитных ограждений на станках с ЧПУ и производственных линиях. В робототехнике модуль применяется для организации безопасного доступа в рабочие зоны промышленных роботов, обеспечивая остановку оборудования при открытии защитных ограждений. В логистике и складской автоматизации устройство защищает персонал в зонах работы перемещающегося оборудования, таких как автоматизированные тележки и краны.
Рекомендации по интеграции и эксплуатации
Для обеспечения долговечности и корректной работы модуля безопасности следует учитывать несколько важных аспектов. Защита от несанкционированного доступа к элементам управления может быть обеспечена с помощью дополнительных аксессуаров, таких как защитные крышки. Эти меры предотвращают случайное или преднамеренное изменение настроек системы безопасности.
Условия эксплуатации требуют особого внимания. Модуль не предназначен для работы в условиях постоянного образования конденсата или в средах с агрессивными химическими парами. Хотя устройство соответствует строгим стандартам электромагнитной совместимости, монтаж должен выполняться с соблюдением общих правил для промышленных цепей управления: разделение силовых и сигнальных кабелей, использование экранированных проводников и правильная организация заземления.
PNOZ X3 774318 демонстрирует развитие концепции реле безопасности в сторону увеличения функциональности и гибкости конфигурации. Способность адаптироваться под различные схемы подключения делает этот модуль универсальным компонентом для построения экономичных и соответствующих международным стандартам систем безопасности для широкого спектра промышленного оборудования.
