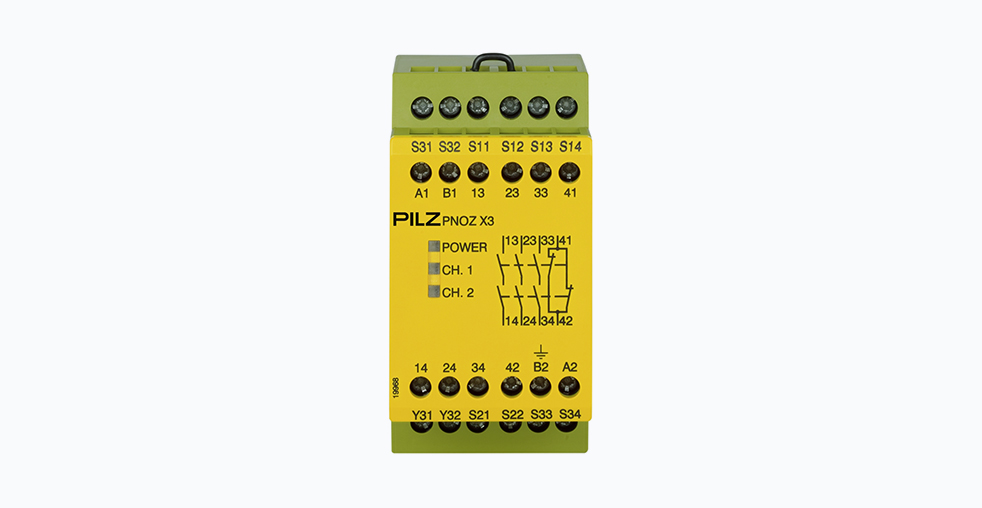

Модуль безопасности PNOZ X3 от Pilz: компактное решение для промышленной автоматизации

Эволюция реле безопасности в эпоху Industry 4.0
В современной промышленности, где требования к безопасности и эффективности постоянно повышаются, классические реле безопасности постепенно заменяются интеллектуальными устройствами с расширенным функционалом. Модуль безопасности PNOZ X3 от компании Pilz представляет собой результат инженерной разработки, сочетающий проверенную временем надежность с современными решениями для сложных автоматизированных систем. Это устройство обеспечивает не только размыкание цепи при обнаружении опасности, но и комплексный мониторинг с диагностикой систем безопасности.
Архитектура и конструктивные особенности
PNOZ X3 отличается тщательно продуманной конструкцией, где каждый элемент оптимизирован для промышленного применения:
Универсальное питание: устройство работает от напряжения 230 В переменного тока или 24 В постоянного тока, что позволяет интегрировать его в различные энергосистемы без дополнительных преобразователей.
Компактный форм-фактор: при ширине всего 45 мм модуль обеспечивает высокую плотность монтажа на DIN-рейку, что особенно важно для пространственно ограниченных шкафов управления.
Продуманная эргономика: винтовые клеммы обеспечивают надежное соединение даже с кабелями увеличенного сечения, а маркировка соответствует международным стандартам.
Защита от несанкционированного доступа: возможность установки защитной крышки предотвращает случайное или намеренное вмешательство в работу системы безопасности.
Технические характеристики: детальный анализ
Электрические параметры
Выходные контакты: 3 нормально разомкнутых и 1 нормально замкнутый силовых контакта, плюс 1 полупроводниковый выход.
Коммутационная способность: до 8 А при 240 В переменного тока или 24 В постоянного тока.
Категория применения: AC-15/DC-13, что обеспечивает надежную коммутацию индуктивных нагрузок.
Входы: 2 канала с возможностью обнаружения межконтактного замыкания.
Экологические и механические характеристики
Температурный диапазон: от -20°C до +55°C при влажности до 93 процентов без конденсации.
Степень защиты: IP40, что обеспечивает защиту от случайного прикосновения и твердых частиц диаметром более 1 мм.
Устойчивость к вибрации: соответствует стандарту EN 60068-2-6, что важно для промышленных применений с повышенной вибрацией.
Параметры безопасности
Уровень производительности: e согласно ISO 13849-1.
Категория безопасности: 4 по ISO 13849-1.
Уровень полноты безопасности: 3 согласно IEC 61508.
Функциональные возможности и применение
PNOZ X3 демонстрирует исключительную гибкость в различных приложениях:
Мониторинг защитных устройств
Устройство оптимально для контроля аварийных остановов и защитных ограждений с возможностью обнаружения замыканий между контактами. Эта функция крайне важна для предотвращения несанкционированного доступа в опасные зоны.
Варианты запуска
PNOZ X3 поддерживает автоматический и контролируемый ручной запуск, что позволяет адаптировать логику работы под конкретные технологические процессы и требования безопасности.
Интеграция с системами управления
Благодаря полупроводниковому выходу, устройство может напрямую взаимодействовать с программируемыми логическими контроллерами, передавая статус системы безопасности без дополнительных промежуточных реле.
Применение в различных отраслях
Робототехника: защита обслуживающего персонала при взаимодействии с промышленными роботами.
Прессовое оборудование: контроль доступа в зоны штамповки и прессования.
Конвейерные системы: блокировка при обнаружении присутствия персонала в опасных зонах.
Автоматизированные линии: координация безопасности между различными производственными модулями.
Преимущества для инженера-проектировщика
Экономия пространства
Ширина 45 мм позволяет значительно сократить пространство в шкафу управления по сравнению с использованием нескольких классических реле безопасности для реализации аналогичных функций.
Сокращение времени проектирования
Встроенная диагностика и упрощенная схемотехника уменьшают количество компонентов и трудоемкость проектирования систем безопасности.
Совместимость и модернизация
PNOZ X3 является частью экосистемы продуктов безопасности Pilz, что обеспечивает простую интеграцию с более сложными системами управления безопасностью, такими как PNOZmulti или программируемые контроллеры безопасности.
Международные сертификаты
Устройство имеет многочисленные международные сертификаты, включая CE, UKCA, cULus и другие, что упрощает его использование в оборудовании, предназначенном для экспорта на различные мировые рынки.
Практические аспекты монтажа и эксплуатации
Особенности установки
Любое положение монтажа на DIN-рейку без ухудшения характеристик.
Использование защитной крышки для предотвращения несанкционированного доступа к клеммам.
Рекомендуемый момент затяжки клемм должен соответствовать спецификации производителя для обеспечения надежного контакта.
Диагностика и обслуживание
Визуальная индикация состояния облегчает диагностику неисправностей.
Возможность мониторинга через полупроводниковый выход снижает время на поиск неисправностей.
Стандартизированные монтажные размеры позволяют легко заменять устройство при необходимости.
Сравнение с аналогами и место в линейке продуктов Pilz
PNOZ X3 занимает стратегическую позицию в продуктовой линейке Pilz между базовыми реле безопасности и программируемыми системами. Его ключевое отличие — оптимальное соотношение функциональности и простоты применения.
В отличие от программируемых систем, PNOZ X3 не требует специального программного обеспечения и обучения персонала, что делает его идеальным решением для типовых применений безопасности средней сложности.
При сравнении с аналогичными устройствами других производителей, таких как Siemens или Allen-Bradley, PNOZ X3 демонстрирует сопоставимые характеристики по уровню безопасности, при этом отличаясь простотой настройки и установки.
Заключение: актуальность PNOZ X3 в эпоху интеллектуальных систем безопасности
Несмотря на тенденцию к повсеместной цифровизации и использованию программируемых контроллеров безопасности, PNOZ X3 демонстрирует, что аппаратные решения сохраняют свою актуальность благодаря надежности, простоте и предсказуемости.
Для инженера-проектировщика выбор PNOZ X3 означает не только выполнение требований стандартов безопасности, но и сокращение времени валидации системы, что критически важно в условиях сжатых сроков реализации проектов.
Сочетание компактности, универсальности питания и расширенных выходных возможностей делает это устройство оптимальным выбором для модернизации существующих и создания новых производственных систем, где безопасность людей является приоритетом.
В условиях постоянного ужесточения требований к промышленной безопасности и одновременного давления на сокращение затрат, PNOZ X3 предлагает тот самый баланс, который ищут современные инженеры — без компромиссов в вопросах защиты человеческих жизней.
Устройство продолжает развиваться, соответствуя меняющимся требованиям промышленности, и остается востребованным решением для многих отраслей, где необходимы надежные и простые в использовании системы безопасности.
