Модуль безопасности PNOZ X7 от Pilz: технические характеристики и применение

Введение: Эволюция реле безопасности в миниатюре
Современные промышленные системы предъявляют высокие требования к безопасности персонала и защите оборудования. Соответствие международным стандартам должно обеспечиваться при минимальных затратах на монтаж и обслуживание. В этом контексте возрастает потребность в компактных, но мощных решениях. Модуль безопасности PNOZ X7 от компании Pilz сочетает в себе высокие стандарты безопасности и инженерную эффективность, предлагая специалистам инструмент, который не только выполняет нормативные требования, но и оптимизирует пространство в распределительных щитах.
Данное устройство является частью эволюционной линейки PNOZ X, пришедшей на смену классическим реле безопасности. Новая линейка предлагает расширенную функциональность на меньшей площади. Для технического специалиста выбор такого оборудования означает не только выполнение норм, но и инвестицию в повышение надежности и снижение эксплуатационных расходов всей системы.
Технические характеристики и конструктивные особенности
PNOZ X7 представляет собой автономное реле безопасности, предназначенное для мониторинга критически важных функций, таких как аварийные остановы и защитные ограждения. Его конструкция и технические параметры разработаны для работы в сложных промышленных условиях.
Питание и энергопотребление: Устройство работает от напряжения 24 В переменного или постоянного тока, что обеспечивает гибкость при интеграции в различные системы управления. Энергопотребление модуля составляет 3 ВА при питании от переменного тока и 1.5 Вт при питании от постоянного тока, что свидетельствует о его высокой энергоэффективности.
Входы и выходы: PNOZ X7 использует одноканальную схему подключения и имеет два нормально разомкнутых силовых выхода с безопасными контактами. Напряжение нагрузки для безопасных контактов составляет до 240 В переменного тока и 24 В постоянного тока, с максимальным током нагрузки 6 А. Это позволяет напрямую управлять такими нагрузками, как контакторы средних размеров или цепи управления мощного оборудования.
Категория безопасности и сертификация: Устройство соответствует категории 2 по ISO 13849-1 и имеет уровень полноты безопасности PL e. Оно также соответствует SIL 3 по IEC 61508. PNOZ X7 обладает широким спектром международных сертификатов и одобрений, включая CE, UKCA, cULus, CCC, KOSHA и EAC, что упрощает его использование в проектах, предназначенных для глобального рынка.
Конструкция и монтаж: Модуль отличается компактной шириной всего 22.5 мм, что позволяет значительно экономить место на монтажной рейке DIN. Подключение осуществляется через встроенные винтовые клеммы, которые поддерживают гибкие проводники с сечением от 0.25 до 6.0 мм². Корпус устройства имеет степень защиты IP40, а его передняя панель изготовлена из огнестойкого материала ABS UL 94 V0. Допустимый диапазон рабочих температур от -10 °C до +55 °C при влажности до 93% делает его пригодным для работы в большинстве промышленных сред.
Параметр | Значение | Комментарий |
---|---|---|
Напряжение питания | 24 В AC/DC | Универсальность питания |
Потребляемая мощность | 3 ВА (AC), 1.5 Вт (DC) | Низкое энергопотребление |
Количество безопасных выходов | 2 НО | Для управления силовыми цепями |
Максимальный ток контактов | 6 А (AC1/DC1) | Прямое управление нагрузкой |
Ширина модуля | 22.5 мм | Экономия места |
Степень защиты | IP40 | Защита от касания и частиц |
Уровень безопасности (PL) | e (ISO 13849-1) | Высший уровень производительности |
Целостность безопасности (SIL) | 3 (IEC 61508) | Для высоких требований к надежности |
Диапазон температур | -10 °C … +55 °C | Широкий рабочий диапазон |
Принципы работы и применение
Принцип работы PNOZ X7 основан на непрерывном мониторинге состояния подключенного к нему датчика безопасности, например, кнопки аварийной остановки или выключателя безопасности дверцы. При активации датчика устройство разрывает свои выходные цепи, обеспечивая безопасное отключение управляемой системы.
Ключевые функции безопасности: Основное назначение PNOZ X7 — мониторинг функций аварийного останова и защитных ограждений. Его одноканальная архитектура предназначена для применений, где требуется категория 2 по EN ISO 13849-1, что подразумевает обнаружение неисправностей с помощью периодического тестирования.
Варианты запуска: Модуль поддерживает автоматический и ручной запуск с контролем восстановления. Это позволяет гибко настраивать процедуру перезапуска оборудования в зависимости от конкретной задачи и оцененных рисков.
Практические сценарии применения:
- Управление аварийным остановом: Подключение кнопок E-STOP с нормально разомкнутыми контактами для немедленной остановки оборудования в опасной ситуации.
- Защита доступа: Мониторинг положения дверцы или ограждения с помощью механических или бесконтактных выключателей безопасности.
- Интеграция в системы управления: Выходы PNOZ X7 могут использоваться для передачи сигнала о состоянии в вышестоящую систему управления, например, программируемый логический контроллер, или для активации более сложных цепей управления через промежуточные контакторы.
Для инженера важным нюансом является то, что одноканальная схема требует тщательной оценки рисков. Для применений с более высоким риском, где требуется отказобезопасность даже при единичной неисправности, в линейке Pilz существуют другие модели с двухканальным входом и перекрестной диагностикой.
Преимущества для инженера и эксплуатационщика
PNOZ X7 предлагает ряд практических преимуществ, которые выходят за рамки простого соответствия стандартам.
Пространственная эффективность: Ширина в 22.5 мм является одним из ключевых преимуществ при проектировании компактных шкафов управления. Это позволяет разместить больше функций безопасности на ограниченном пространстве DIN-рейки или уменьшить общие размеры шкафа.
Упрощение монтажа и коммутации: Встроенные винтовые клеммы и поддержка широкого диапазона сечений кабелей ускоряют и упрощают процесс монтажа и подключения, снижая вероятность ошибок.
Снижение логистических затрат: Благодаря универсальному питанию 24 V AC/DC нет необходимости хранить разные версии устройств для сетей переменного и постоянного тока. Одна модель подходит для обоих случаев.
Надежность и долговечность: Контакты реле выполнены из материала оксид олова-серебра с дополнительным покрытием золота. Это обеспечивает низкое переходное сопротивление, высокую стойкость к дугообразованию и устойчивость к эрозии, что критически важно для частых коммутаций индуктивных нагрузок, характерных для промышленных сред.
Глобальная совместимость: Наличие множества международных сертификатов означает, что оборудование, в которое интегрирован PNOZ X7, может поставляться практически на любой рынок мира без необходимости замены компонентов и повторных сертификаций.
Сравнение с другими моделями линейки продуктов
PNOZ X7 является частью обширного семейства реле безопасности Pilz серии PNOZ X. Понимание его отличий от других моделей помогает сделать осознанный выбор.

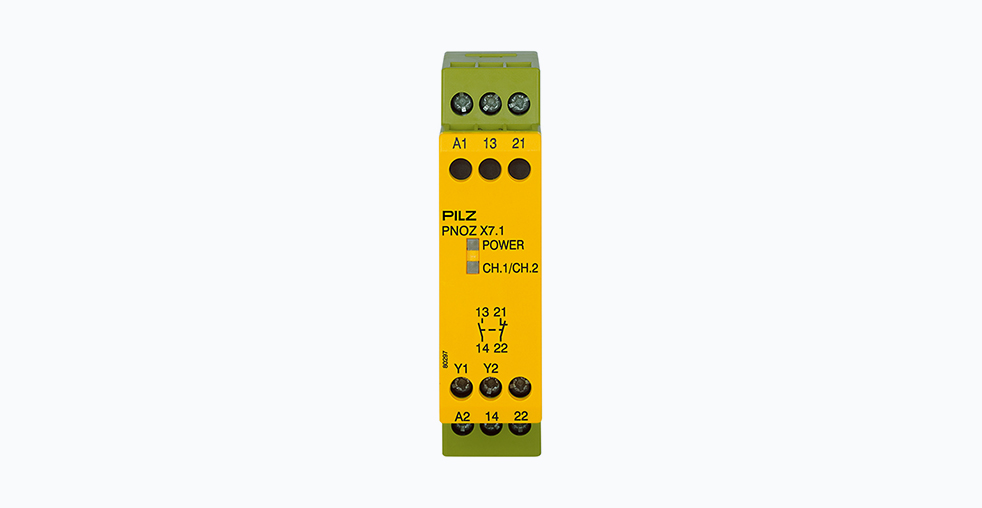

PNOZ X7.1: Ближайший аналог. Основное отличие — конфигурация выходов: у X7.1 есть один нормально разомкнутый и один нормально замкнутый контакт, в то время как у X7 — два нормально разомкнутых. Это делает X7.1 более подходящим для приложений, где требуется сигнализация о состоянии через нормально замкнутый контакт.
PNOZ X2P и X3P: Эти модели представляют собой более сложные устройства. Они оснащены двухканальными входами с возможностью обнаружения залипания контактов, что позволяет достигать более высоких уровней безопасности и использовать их для мониторинга двухканальных датчиков. Они являются следующим шагом по уровню безопасности и диагностики.
PNOZ X6 и X13: Эти модули предлагают большее количество выходных контактов и часто более расширенные функции. Они выбираются, когда одно реле безопасности должно управлять несколькими независимыми цепями или когда требуется больше сигнальных выходов.
Модель | Входы | Выходы | Категория/PL | Предназначение |
---|---|---|---|---|
PNOZ X7 | 1-канальный | 2 НО | Cat. 2 / PL e | Базовый мониторинг E-STOP и ворот |
PNOZ X7.1 | 1-канальный | 1 НО + 1 НЗ | Cat. 2 / PL e | Как X7, но с контактом НЗ для сигнализации |
PNOZ X2P | 2-канальный | 2 НО | Cat. 4 / PL e | Высоконадежный мониторинг с самодиагностикой |
PNOZ X3P | 2-канальный | 3 НО, 1 НЗ | Cat. 4 / PL e | Как X2P, но с большим числом выходов |
PNOZ X6 | 1/2-канальный | 3 НО | Cat. 4 / PL e | Мониторинг с несколькими выходами |
Выбор модели — это всегда компромисс между требуемым уровнем безопасности, количеством и типом выходов и бюджетом проекта. PNOZ X7 занимает нишу экономичного и компактного решения для применений с умеренными требованиями к риску.
Практические нюансы монтажа и эксплуатации
Даже самое совершенное оборудование требует грамотного применения.
Электромагнитная совместимость: Устройство соответствует строгим стандартам электромагнитной совместимости. Однако для обеспечения надежной работы в средах с сильными электромагнитными помехами рекомендуется прокладывать сигнальные и силовые кабели раздельно и использовать экранирование при необходимости.
Механический монтаж: Благодаря возможности монтажа в любом положении и компактным размерам, устройство легко интегрируется даже в стесненные условия. Однако следует обеспечить достаточный приток воздуха для отвода тепла и избегать мест с прямым воздействием вибрации от мощного оборудования.
Экологические аспекты: Следует учитывать, что продукт содержит вещества, подлежащие регистрации в соответствии с REACH, что является следствием использования определенных сплавов в производстве электронных компонентов. Это накладывает определенные обязательства по утилизации в конце жизненного цикла в соответствии с международными директивами.
Направления развития и будущее простых реле безопасности
Несмотря на рост популярности программируемых реле и модулей безопасности, автономные реле, такие как PNOZ X7, остаются чрезвычайно востребованными. Их сила — в простоте, предсказуемости и надежности.
Будущее таких устройств видится в дальнейшей миниатюризации без потери функциональности, увеличении пропускной способности контактов и интеграции простой диагностики даже в самые базовые модели. Тренд на универсальное питание и глобальную сертификацию будет только усиливаться, что делает продукты вроде PNOZ X7 готовыми к вызовам будущего.
Заключение
В мире, где технологии быстро меняются, принципы безопасности остаются неизменными. PNOZ X7 от Pilz — это тщательно сбалансированное инженерное решение, которое предлагает оптимальное сочетание функциональности, компактности и стоимости.
Для технического специалиста его выбор означает не просто выполнение норм, а приобретение надежного компонента в обеспечении безопасности, который экономит время на проектирование и монтаж, пространство в шкафу и упрощает процесс сертификации. В условиях, где каждый сантиметр на DIN-рейке и каждый компонент в спецификации на счету, PNOZ X7 доказывает, что даже самый компактный элемент может нести на себе большую ответственность и успешно с ней справляться.
