Модуль расширения PNOZ m EF 16DI для системы PNOZmulti 2

22.09.2025 #Pilz #PNOZmulti #SIL #безопасность #где применяется модуль ввода вывода #конфигурация #цифровые входы

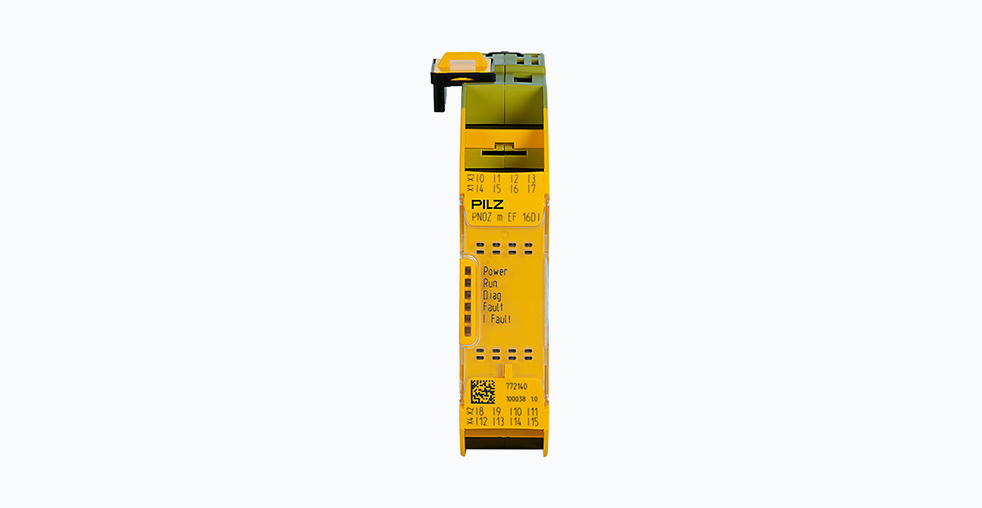

Модуль расширения PNOZ m EF 16DI для системы PNOZmulti 2

Введение в модульные системы безопасности

Современные промышленные предприятия предъявляют повышенные требования к функциональной безопасности оборудования. Модульные архитектуры позволяют создавать гибкие и масштабируемые решения, адаптируемые под конкретные технологические процессы. Модуль расширения PNOZ m EF 16DI от компании Pilz представляет собой специализированный компонент системы PNOZmulti 2, предназначенный для увеличения количества каналов дискретного ввода в системах безопасности.

Данное решение ориентировано на инженеров-проектировщиков, которые нуждаются в создании распределенных систем управления безопасностью с централизованной конфигурацией. Модуль демонстрирует оптимальное сочетание компактных размеров и высокой плотности монтажа.

Технические характеристики и конструктивные особенности

Основные параметры модуля

Модуль PNOZ m EF 16DI обладает следующими техническими характеристиками:

  • Напряжение питания: 24 В постоянного тока
  • Потребляемый ток: 46 мА
  • Количество безопасных дискретных входов: 16
  • Диапазон рабочих температур: от 0 до +60 °C
  • Степень защиты корпуса: IP20
  • Габаритные размеры (высота × ширина × глубина): 101,4 × 22,5 × 120 мм
  • Масса устройства: 95 грамм

Конструктивное исполнение

Корпус модуля изготовлен из поликарбоната, обеспечивающего механическую прочность и электроизоляционные свойства. Устройство предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. Для подключения проводников предусмотрены винтовые клеммы, альтернативой могут служить пружинные зажимы.

Система индикации включает светодиодные индикаторы состояния для каждого канала, что упрощает диагностику системы. Контроль целостности входных цепей осуществляется с помощью импульсных тестовых выходов.

Архитектура системы и интеграционные возможности

Принципы работы в системе PNOZmulti 2

PNOZ m EF 16DI функционирует как модуль расширения в комплексе PNOZmulti 2, получая питание и управляющие сигналы от базового контроллера. Такая архитектура позволяет создавать распределенные системы безопасности с единой точкой конфигурации.

Программное обеспечение для конфигурации

Для программирования модуля используется специализированное программное обеспечение PNOZmulti Configurator, предоставляющее графический интерфейс для настройки параметров безопасности. Программа позволяет задавать логику работы входов, устанавливать временные задержки и настраивать диагностические функции.

Совместимость с другими модулями

Система PNOZmulti 2 поддерживает различные комбинации модулей расширения:

  • Модули аналогового ввода (PNOZ m EF 4AI)
  • Комбинированные модули ввода/вывода (PNOZ m EF 4DI4DOR)
  • Модули мониторинга движения (PNOZ m EF 1MM, PNOZ m EF 2MM)
  • Сетевые модули для организации распределенных систем

Соответствие стандартам безопасности

Промышленное оборудование должно соответствовать строгим международным стандартам функциональной безопасности. PNOZ m EF 16DI имеет следующие сертификаты соответствия:

  • EN ISO 13849-1: Категория 4, Уровень выполнения e (PL e)
  • EN 62061: Уровень полноты безопасности 3 (SIL CL 3)
  • Дополнительные сертификаты: CE, UKCA, cULus, TÜV, KOSHA, EAC

Такое сочетание сертификатов позволяет применять модуль в различных отраслях промышленности, включая машиностроение, робототехнику и автоматизацию производственных процессов.

Применение в промышленных системах

Типовые сценарии использования

Модуль PNOZ m EF 16DI предназначен для подключения различных устройств безопасности:

  • Устройства аварийной остановки (кнопки, тросовые выключатели)
  • Защитные ограждения с позиционными датчиками
  • Системы двурукого управления
  • Оптоэлектронные защитные устройства (световые завесы, лазерные сканеры)
  • Датчики положения и концевые выключатели

Особенности проектирования систем

При разработке систем безопасности с использованием PNOZ m EF 16DI необходимо учитывать следующие аспекты:

  • Рациональное распределение входных каналов по функциональным группам
  • Обеспечение надлежащей вентиляции в распределительных шкафах
  • Выбор сечения проводников в соответствии с требованиями производителя
  • Организация заземления и экранирования сигнальных цепей

Сравнительный анализ с решениями других производителей

На рынке модульных систем безопасности представлены продукты различных производителей. Ниже приведено сравнение характеристик аналогичных модулей расширения.

ПроизводительМодель модуляКоличество входовШирина модуляСертификация
PilzPNOZ m EF 16DI1622,5 ммSIL 3, PL e
Siemens3SU1-100-1AA10822,5 ммSIL 3, PL e
Rockwell AutomationPointGuard 1734-IB8S837 ммSIL 2, PL d
Schneider ElectricXPSMCMRO0004422,5 ммSIL 3, PL e

Как демонстрирует таблица, модуль PNOZ m EF 16DI предлагает наибольшую плотность монтажа среди сравнимых решений при сохранении высшего уровня сертификации безопасности.

Перспективы развития модульных систем безопасности

Промышленные системы безопасности продолжают развиваться в направлении увеличения функциональности при уменьшении габаритных размеров. Современные тенденции включают интеграцию сетевых интерфейсов, расширенные диагностические возможности и улучшенные инструменты конфигурации.

Модуль PNOZ m EF 16DI соответствует этим тенденциям, предлагая высокую плотность каналов в компактном корпусе. Дальнейшее развитие подобных систем будет связано с увеличением быстродействия, улучшением диагностики и упрощением процесса конфигурирования.

Заключение

Модуль расширения PNOZ m EF 16DI представляет собой сбалансированное решение для построения масштабируемых систем функциональной безопасности. Его технические характеристики и соответствие международным стандартам делают его применимым в различных отраслях промышленности.

Интеграция модуля в систему PNOZmulti 2 обеспечивает гибкость при проектировании и позволяет создавать адаптивные системы безопасности, соответствующие изменяющимся требованиям производственных процессов. Для инженеров-проектировщиков важно учитывать не только технические параметры модуля, но и его совместимость с другими компонентами системы, а также возможности последующего расширения функциональности.
