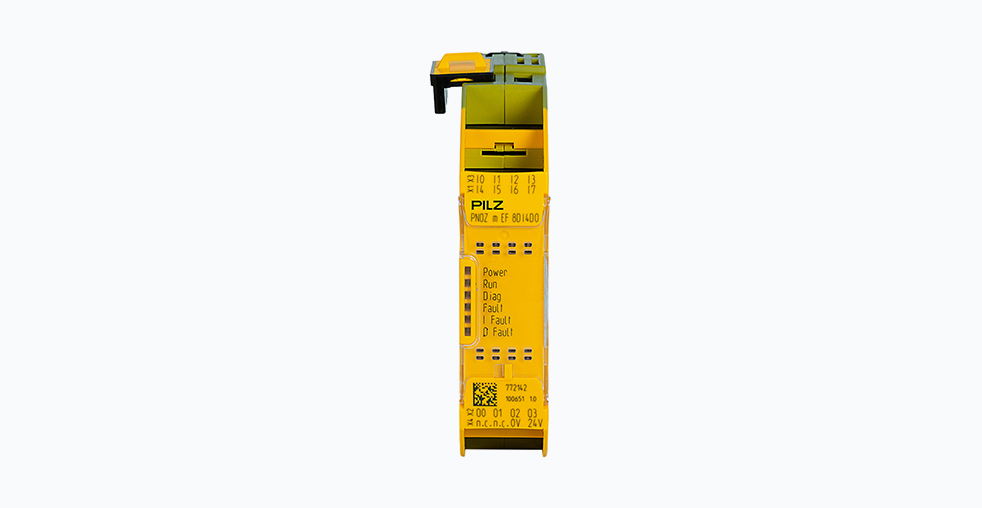

Модуль расширения PNOZ m EF 8DI4DO от Pilz

Модуль расширения PNOZ m EF 8DI4DO предназначен для работы в составе конфигурируемой системы безопасности PNOZmulti 2. Данный модуль предоставляет восемь дискретных безопасных входов и четыре полупроводниковых безопасных выхода, что позволяет создавать гибкие и надежные решения для обеспечения безопасности на промышленных объектах.
Концепция модульной системы PNOZmulti 2 предполагает построение сложных цепей безопасности без использования громоздких релейных панелей. Модуль PNOZ m EF 8DI4DO, подключаясь к базовому блоку системы, расширяет его возможности по подключению периферийных устройств, сохраняя при этом высокий уровень безопасности. Такой подход актуален для современных производственных линий и технологического оборудования, где требуется контроль множества защитных устройств, включая аварийные выключатели, устройства блокировки ограждений, системы двурукого управления, световые барьеры и датчики давления.
Для инженерного проектирования критически важны точные технические характеристики модуля.
- Безопасные входы и выходы: Модуль имеет восемь дискретных входов, соответствующих стандарту EN 61131-2 (тип 1, 24 В постоянного тока), и четыре полупроводниковых выхода. Использование полупроводниковых ключей вместо электромеханических реле обеспечивает высокую скорость срабатывания и исключает механический износ, что повышает надежность при частых циклах активации.
- Электропитание: Напряжение питания составляет 24 В постоянного тока. Допустимый диапазон отклонения напряжения от номинала составляет от -20% до +25%, что гарантирует стабильную работу при колебаниях в сети электропитания.
- Условия эксплуатации: Рабочий температурный диапазон — от 0 до +60 °C. Модуль сертифицирован для применения на высотах до 2000 метров над уровнем моря.
- Конструктивное исполнение: Модуль выполнен в компактном корпусе шириной 22,5 мм для монтажа на стандартную DIN-рейку. Степень защиты корпуса соответствует IP20. Для удобства монтажа используются съемные клеммные колодки, которые можно выбрать в винтовом или пружинном исполнении.
- Уровень безопасности: Устройство соответствует наивысшим уровням безопасности, вплоть до Performance Level e (PL e) и Категории 4 в соответствии со стандартом ISO 13849-1.
Для выбора оптимальной конфигурации системы полезно сравнить характеристики модуля PNOZ m EF 8DI4DO с другими модулями ввода-вывода из той же линейки.
Сравнительная таблица модулей расширения PNOZmulti 2
Модель модуля | Количество безопасных входов | Тип входов | Количество безопасных выходов | Тип выходов | Основное назначение |
---|---|---|---|---|---|
PNOZ m EF 8DI4DO | 8 | Дискретные, 24 В | 4 | Полупроводниковые | Универсальный модуль для стандартных задач |
PNOZ m EF 16DI | 16 | Дискретные, 24 В | — | — | Подключение большого количества датчиков |
PNOZ m EF 4DI4DOR | 4 | Дискретные, 24 В | 4 | Электромеханические реле | Коммутация нагрузок с гальванической развязкой |
PNOZ m EF 4AI | 4 | Аналоговые, 4…20 мА | — | — | Мониторинг аналоговых параметров |
PNOZ m EF 1MM | Специализированные для энкодера | — | — | — | Контроль положения (безопасный мониторинг движения) |
Ключевые преимущества использования модуля PNOZ m EF 8DI4DO заключаются в следующем.
- Оптимизация пространства и монтажа: Интеграция двенадцати каналов ввода-вывода в компактный модуль позволяет значительно сократить занимаемое место в распределительном шкафу и уменьшить объем монтажных работ по сравнению с решениями на дискретных реле.
- Возможности диагностики: Вся система PNOZmulti 2 предоставляет расширенные средства диагностики. Базовый блок позволяет отслеживать состояние каждого подключенного модуля и канала, что ускоряет поиск и устранение неисправностей, таких как обрыв цепи или короткое замыкание.
- Гибкость программирования: Логика работы модуля настраивается с помощью программного обеспечения PNOZmulti Configurator. Это позволяет реализовывать сложные функции безопасности и вносить изменения в логику системы без перекоммутации проводов.
- Интеграция в сложные системы: Модуль может быть интегрирован в распределенные системы безопасности. Совместно с другими продуктами Pilz, такими как сетевые решения, он позволяет строить централизованные системы управления безопасностью для крупных производственных комплексов.
Модуль PNOZ m EF 8DI4DO находит применение в различных областях: управление защитными ограждениями с несколькими позиционными выключателями, организация систем двурукого управления, контроль доступа в опасные зоны, а также в качестве компонента систем противопожарной защиты. При монтаже необходимо учитывать, что клеммные колодки поставляются отдельно, а для соединения модулей между собой требуются специальные коннекторы. Устройство предназначено для горизонтального монтажа на DIN-рейку.
PNOZ m EF 8DI4DO представляет собой сбалансированное решение для создания масштабируемых и легко настраиваемых систем безопасности средней сложности. Его универсальность и надежность делают его оптимальным выбором для модернизации существующих и проектирования новых производственных систем.
