Модуль расширения PNOZ mi1p 773400 от Pilz: характеристики и применение

Концепция и назначение модуля

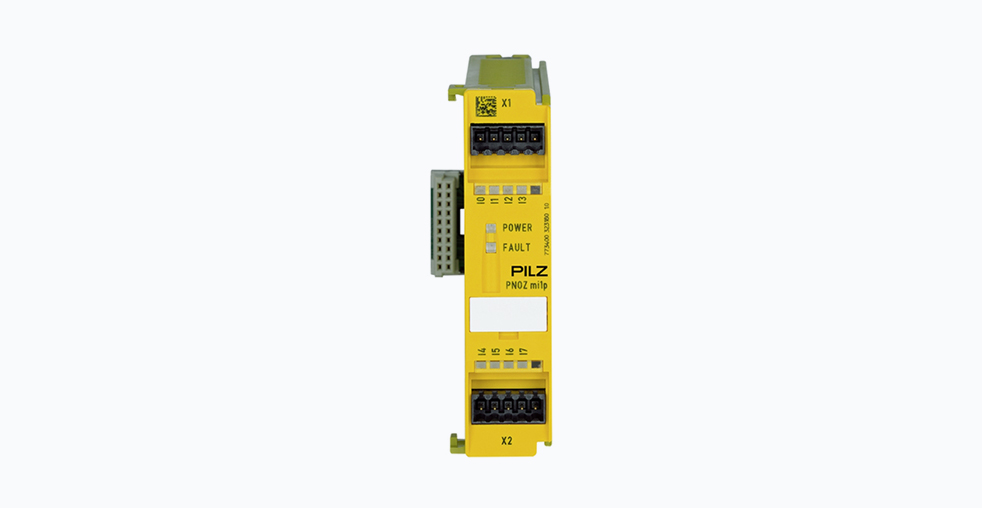

Модуль расширения PNOZ mi1p с артикулом 773400 является отказоустойчивым компонентом, разработанным для интеграции в систему безопасности PNOZmulti Classic. Его основная функция — увеличение количества дискретных входов для подключения периферийных устройств безопасности. К таким устройствам относятся аварийные выключатели, защитные ограждения с блокировками, двухручные пульты управления и оптические защитные приспособления, такие как световые завесы.
Важной конструктивной особенностью модуля является получение питания непосредственно от базового блока системы PNOZmulti. Это решение минимизирует количество внешних подключений, упрощает монтаж и повышает общую надежность системы за счет использования централизованного источника питания.
Следует учитывать, что данная модель модуля, а также некоторые сопутствующие аксессуары, достигли завершающей стадии своего жизненного цикла и более не производятся. Для новых проектов рекомендуется рассматривать современные аналогичные решения от Pilz.
Технические характеристики
Детальное рассмотрение технических параметров позволяет оценить возможности модуля для конкретных применений.
- Интерфейсы и сигналы: Модуль предоставляет 8 дискретных входов, предназначенных для работы с постоянным напряжением 24 В. Входы соответствуют стандарту EN 61131-2 Type 1. Диапазон напряжения, интерпретируемый как логический ноль, составляет от -3 до +5 В, что обеспечивает высокую помехоустойчивость.
- Условия эксплуатации: Устройство функционирует в температурном диапазоне от 0 до +60 °C при условии отсутствия конденсации влаги. Степень защиты корпуса IP20 указывает на необходимость установки модуля внутри электрического шкафа для защиты от случайного прикосновения и попадания крупных твердых частиц. Максимально допустимая высота установки над уровнем моря — 2000 метров.
- Конструктивное исполнение: Модуль предназначен для монтажа на стандартную DIN-рейку шириной 35 мм. Его габаритные размеры составляют 22.5 мм в ширину, 94 мм в высоту и 121 мм в глубину, а вес — примерно 120 грамм. Для подключения используются съемные клеммы, которые доступны в двух вариантах: пружинные (быстрый монтаж) и винтовые (надежное соединение для проводников большего сечения). Допустимое сечение подключаемых гибких проводников — от 0.2 до 1.5 мм².
Практическое применение и интеграция в систему
PNOZ mi1p находит применение в построении централизованных систем безопасности для производственных линий и технологических участков. В такой конфигурации один базовый блок PNOZmulti управляет несколькими модулями расширения, что позволяет централизованно обрабатывать сигналы от десятков устройств безопасности. Это обеспечивает комплексную реакцию системы, например, полную остановку линии при активации любого из аварийных выключателей или открытии защитного ограждения.
Использование съемных клемм значительно упрощает процесс монтажа и обслуживания. Монтажники могут заранее подготовить и промаркировать жгуты проводов, а затем быстро установить их на модуль, что сокращает время пусконаладки. В случае необходимости замены модуля, процесс происходит без перекоммутации проводов.
Важным аспектом является экологическая безопасность. Модуль содержит вещества (например, свинец и его соединения), которые подпадают под регулирование европейского регламента REACh. Это накладывает обязательства по правильной утилизации оборудования после окончания срока его службы в соответствии с действующим законодательством.
Сравнение с аналогами и современными решениями
Хотя PNOZ mi1p является зрелым продуктом, понимание его характеристик полезно для сравнения с современными предложениями Pilz и других производителей систем безопасности, таких как Siemens (серия SIMATIC ET 200SP) или Phoenix Contact (система SAFE/SEC).
Современные тенденции в области промышленной безопасности смещаются в сторону распределенных архитектур и использования программируемых релей безопасности (безопасных ПЛК). Эти системы предлагают большую гибкость конфигурации, расширенные функции диагностики и возможность интеграции в промышленные сети, такие как PROFINET или EtherCAT. Однако для задач, требующих простой и проверенной логики на дискретных входах, модульные системы, подобные PNOZmulti Classic, остаются надежным решением.
Ключевые аспекты для проектировщика
- Статус продукта: Модуль PNOZ mi1p 773400 снят с производства. Это критически важный фактор при проектировании новых систем. Для них следует выбирать актуальные продукты из текущего портфолио Pilz, такие как модули для платформы PNOZmulti 2.
- Комплектация: При планировании закупок необходимо учитывать, что клеммы для подключения проводов не входят в базовую поставку модуля и приобретаются отдельно в виде специальных наборов (например, набор пружинных клемм 783400 или винтовых клемм 793400).
- Техническое обслуживание: Несмотря на снятие с производства, существует возможность ремонта модулей на компонентном уровне специализированными сервисными компаниями. Это может быть экономически оправдано для поддержания работоспособности существующих установок, где замена всей системы нецелесообразна.
Заключение
Модуль расширения PNOZ mi1p 773400 представляет собой компактное и надежное решение для наращивания количества входов в системах безопасности на базе PNOZmulti Classic. Его конструкция, основанная на принципах модульности и простоты интеграции, демонстрирует подход к построению отказоустойчивых систем. Несмотря на завершение производственного цикла, модуль продолжает эксплуатироваться на многих промышленных объектах. Для специалистов знание его характеристик и ограничений важно для грамотного обслуживания и модернизации действующих систем, а также для понимания эволюции технологий промышленной безопасности.
Сравнительная таблица: Эволюция модулей расширения Pilz
Характеристика | PNOZ mi1p (773400) | PNOZ m EF 4DI (часть системы PNOZmulti 2) |
---|---|---|
Количество дискретных входов | 8 | 4 (безопасных входа) |
Тип входов | 24 V DC, Type 1 (EN 61131-2) | 24 V DC, безопасные, с расширенной диагностикой |
Интеграция в систему | PNOZmulti Classic (последовательная шина) | PNOZmulti 2 (последовательная шина с повышенной скоростью) |
Программирование/Конфигурирование | Требуется конфигурация в среде PNOZmulti Configurator | Конфигурация в среде PNOZmulti Configurator с поддержкой новых функций |
Дополнительные функции | Базовый сбор сигналов | Расширенные диагностические возможности, мониторинг состояния датчиков |
Статус продукта | Снят с производства | Актуальная модель, рекомендована для новых проектов |
