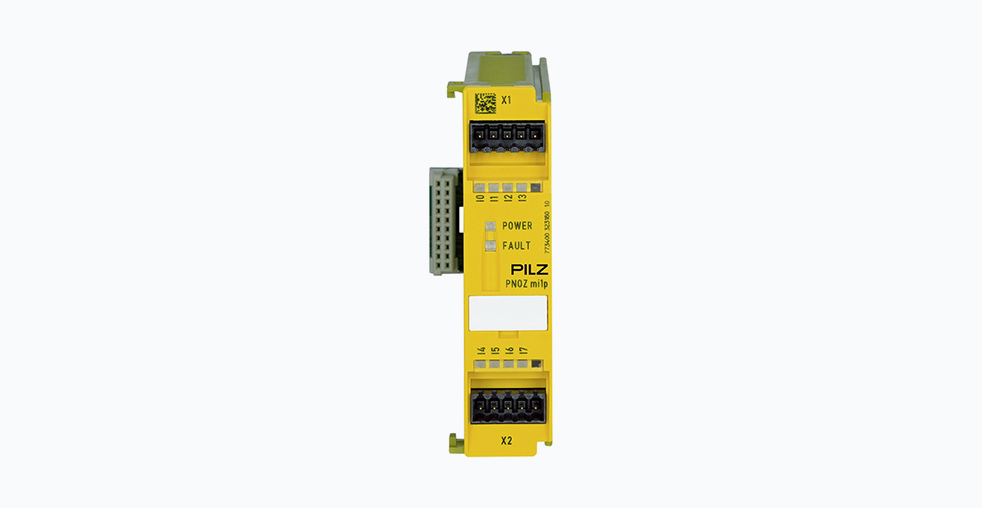

Модуль расширения PNOZ mi1p 8 input от Pilz

Модуль расширения PNOZ mi1p 8 input от немецкой компании Pilz представляет собой важный компонент в сегменте программируемых реле безопасности. Это устройство предназначено для интеграции в модульную систему PNOZmulti Classic, позволяя масштабировать конфигурации управления безопасностью промышленного оборудования. Модуль добавляет восемь дискретных входов к базовому блоку системы, что увеличивает гибкость и функциональность комплекса без потери надежности.
Технические характеристики и конструктивные особенности
Модуль PNOZ mi1p 8 input (артикул 773400) обладает строго определенными техническими параметрами, которые обеспечивают его стабильную работу в промышленных условиях. Устройство рассчитано на работу с напряжением 24 В постоянного тока, получая питание непосредственно от базового модуля системы PNOZmulti, что минимизирует количество необходимых подключений.
Конструкция модуля предусматривает два варианта подключения проводников: с помощью съемных винтовых клемм или пружинных клемм. Первый вариант обеспечивает максимальную надежность соединения, второй — высокую скорость монтажа. Модуль соответствует категории безопасности 3 и имеет уровень полноты безопасности до e. Это означает, что устройство способно обнаруживать широкий спектр неисправностей, включая короткое замыкание и обрыв цепи.
Ширина модуля составляет 22.5 мм, что позволяет компактно размещать его на стандартной DIN-рейке внутри распределительного шкафа. Устройство предназначено для эксплуатации в условиях контролируемой среды с диапазоном рабочих температур от 0 до 60°C и степенью защиты IP20.
Параметр | Значение | Примечание |
---|---|---|
Напряжение питания | 24 В DC | Питание осуществляется от базового модуля PNOZmulti |
Количество входов | 8 | Дискретные входы, предназначенные для сигналов 24 В DC |
Тип клемм | Съемные | Винтовые или пружинные клеммы в зависимости от исполнения |
Категория безопасности | 3 | |
Уровень полноты безопасности (PL) | до e | |
Рабочая температура | 0°C … +60°C | |
Степень защиты | IP20 | Для установки в защищенных электрораспределительных шкафах |
Монтаж | На DIN-рейку | Ширина: 22.5 мм |
Архитектура системы и принципы интеграции
Модуль PNOZ mi1p функционирует исключительно в составе системы PNOZmulti, будучи подключенным к базовому блоку, который выполняет функции центрального процессора безопасности. Базовый модуль осуществляет опрос всех подключенных модулей расширения, обработку логики и формирование выходных сигналов.
Ключевым преимуществом архитектуры PNOZmulti является ее модульность. Инженер может создать систему, точно соответствующую требованиям конкретного применения, комбинируя различные модули ввода и вывода. Конфигурирование всей системы, включая логику обработки сигналов с модуля расширения, осуществляется в единой программной среде PNOZmulti Configurator. Данное программное обеспечение предоставляет графический интерфейс для проектирования логических схем с использованием функциональных блоков.
Система PNOZmulti поддерживает различные варианты резервирования и диагностики, что критически важно для применений с высокими требованиями к безопасности. Модули расширения, включая PNOZ mi1p, проходят самодиагностику, результаты которой передаются на базовый блок.
Сравнение с аналогами других производителей
На рынке модульных систем безопасности помимо Pilz представлены и другие ключевые игроки, такие как Siemens с системой Simatic ET 200SP F-модулями, Rockwell Automation с решениями GuardLogix, а также Sick и Banner Engineering. Каждое из решений имеет свои особенности.
Продукция Pilz, включая модуль PNOZ mi1p, традиционно отличается высокой степенью стандартизации и простотой конфигурирования. Системы Siemens и Rockwell Automation предлагают более глубокую интеграцию с общепромышленными системами автоматизации этих же производителей. Решения от Sick и Banner Engineering часто фокусируются на отдельных аспектах безопасности, таких как интеграция датчиков.
Практическое применение и сценарии использования
Модуль находит применение в различных отраслях промышленности: машиностроении, автомобильной промышленности, упаковочном и пищевом производстве. Основное его назначение — увеличение количества подключаемых устройств безопасности к единой системе управления.
Типичные подключаемые устройства:
- Аварийные кнопки остановки
- Датчики положения защитных ограждений с безопасными контактами
- Оптоэлектронные защитные устройства (световые завесы)
- Коврики и кромки давления
- Устройства двуручного управления
- Ключи-маркеры и переключатели режимов работы
Модуль позволяет реализовывать сложные логические связи между устройствами. Например, можно настроить блокировку доступа в опасную зону до полной остановки оборудования или требовать подтверждения закрытия всех ограждений перед запуском производственного цикла.
Преимущества для инженерного проектирования
Использование модуля PNOZ mi1p 8 input в проектах автоматизации предоставляет проектировщикам ряд существенных преимуществ. Модульность системы позволяет точно рассчитывать конфигурацию под текущие нужды без переплаты за избыточные функции с возможностью последующего масштабирования. Это приводит к оптимизации капитальных затрат.
Стандартизация подхода к построению систем безопасности на основе единой платформы сокращает время на проектирование, монтаж и ввод в эксплуатацию. Унификация используемых компонентов упрощает техническое обслуживание и снижает номенклатуру складских запасов запасных частей.
Высокий уровень диагностики, предоставляемый системой, позволяет быстро локализовать неисправность, сокращая время простоя оборудования и повышая общую эффективность производства.
Направления развития экосистемы
Pilz продолжает развивать платформу PNOZmulti, расширяя ее функциональность. Помимо модулей ввода и вывода, экосистема включает коммуникационные шлюзы для интеграции с распространенными промышленными сетями, такими как Profinet, EtherNet/IP, EtherCAT и CANopen. Это обеспечивает совместимость системы безопасности с вышестоящими системами управления технологическим процессом.
Развитие программного обеспечения PNOZmulti Configurator добавляет новые функциональные блоки и упрощает верификацию проектов на соответствие международным стандартам безопасности.
Заключение
Модуль расширения PNOZ mi1p 8 input является проверенным решением для наращивания емкости систем промышленной безопасности. Его ключевые достоинства — надежность, соответствие международным стандартам, простота интеграции и модульность. Устройство предоставляет инженерам гибкий инструмент для создания масштабируемых и отказоустойчивых конфигураций, обеспечивающих безопасность персонала и оборудования на современных промышленных предприятиях. Широкая экосистема продуктов Pilz гарантирует долгосрочную поддержку и возможность модернизации системы в будущем.
