Модуль расширения PNOZ mo3p 2so: технические характеристики и применение

Эволюция модульного подхода к безопасности

Современные промышленные системы предъявляют повышенные требования к функциональной безопасности, что обуславливает необходимость применения гибких и надежных решений. Модуль расширения PNOZ mo3p 2so от компании Pilz представляет собой специализированное устройство, предназначенное для интеграции в конфигурируемые системы безопасности PNOZmulti. Данное решение демонстрирует эволюционный подход к построению систем безопасности, где модульность и масштабируемость становятся ключевыми принципами проектирования.

Техническая архитектура и конструктивные особенности

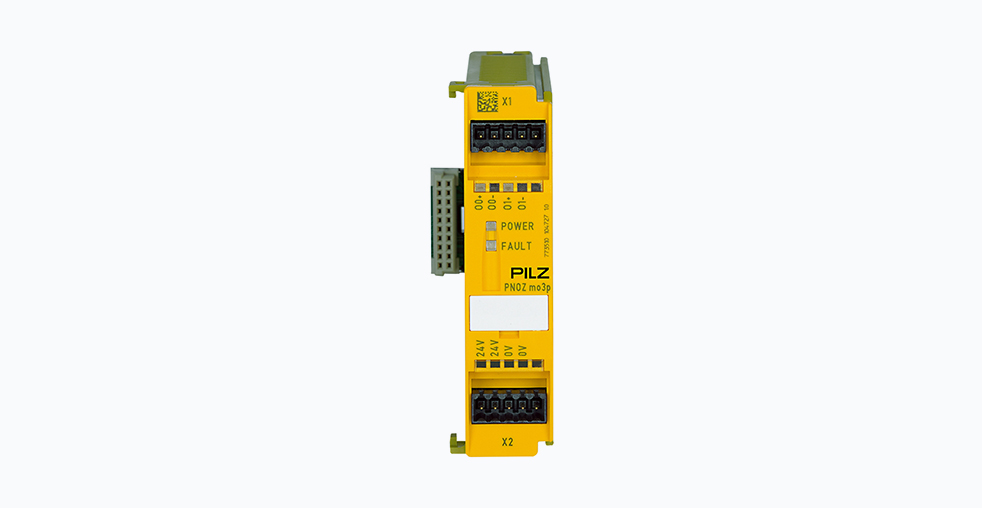

Модуль PNOZ mo3p 2so характеризуется компактными размерами и продуманной технической архитектурой. Устройство обеспечивает расширение функциональности базовых модулей системы PNOZmulti за счет двух безопасных полупроводниковых выходов с двухканальной архитектурой.

Ключевые технические характеристики:

• Напряжение питания: 24 В постоянного тока с гальванической развязкой
• Тип выходов: 2 безопасных полупроводниковых выхода
• Токовая нагрузка: до 2 А на канал
• Рабочий температурный диапазон: от 0 до 60°C
• Степень защиты: IP20 при установке в корпус
• Способы подключения: винтовые клеммы или пружинные зажимы
• Совместимость: базовые модули PNOZ m1p, m2p, m3p

Конструкция модуля отличается плотной компоновкой компонентов. Габаритные размеры составляют 94 × 22,5 × 121 мм при весе 127 грамм. Корпус изготовлен из термостойких материалов PPO и ABS с классом горючести UL 94 V0, что обеспечивает стойкость к воздействию высоких температур и предотвращает распространение пламени.

Устройство соответствует международным стандартам безопасности, включая CE, UKCA, cULus Listed, KOSHA, EAC, и имеет сертификацию TÜV, что подтверждает его применимость в глобальных промышленных проектах с различными регуляторными требованиями.

Принцип работы и интеграция в систему безопасности

PNOZ mo3p 2so функционирует как расширитель для базовых модулей PNOZmulti, подключаясь к их правой стороне через специальную соединительную колодку. Модуль получает питание и обменивается данными с базовым блоком через внутреннюю шину, что обеспечивает синхронизацию работы и минимальные задержки сигналов.

Полупроводниковые выходы модуля основаны на силовой электронике с защитой от короткого замыкания и перегрузки. В отличие от электромеханических реле, они не имеют движущихся частей, что обеспечивает высокую скорость переключения и исключает износ контактов. Двухканальная архитектура выходов позволяет реализовать перекрестный контроль выходных цепей, что является ключевым требованием для достижения категорий безопасности по ISO 13849-1 и SIL по МЭК 62061.

Практическое применение в различных отраслях промышленности

Обрабатывающая промышленность

В автоматизированных производственных линиях модуль PNOZ mo3p 2so применяется для управления безопасными остановами станков с ЧПУ, прессов и роботизированных комплексов. Его полупроводниковые выходы обеспечивают быстрое отключение силовых цепей при срабатывании защитных устройств.

Энергетика и инфраструктура

Для систем управления энергетическим оборудованием важна высокая частота срабатывания и стабильность работы в широком температурном диапазоне. Полупроводниковая природа выходов делает модуль оптимальным выбором для таких применений.

Транспортные системы

В конвейерных системах и автоматизированных складских комплексах модуль может использоваться для реализации безопасного управления двигателями и контроля позиционирования подвижных элементов.

Сравнительный анализ выходных модулей системы PNOZmulti

Преимущества и технические особенности

Использование полупроводниковых ключей вместо электромеханических реле обеспечивает следующие преимущества:

• Высокую частоту переключения
• Отсутствие механического износа
• Минимальное время отклика
• Бесшумную работу

Модуль легко интегрируется в существующие системы PNOZmulti с помощью программного обеспечения PNOZmulti Configurator, позволяя гибко настраивать логику работы выходов без дополнительного программирования. Конфигурация системы сохраняется на сменных чип-картах, что упрощает резервное копирование и восстановление параметров.

Благодаря компактной конструкции на один базовый модуль PNOZmulti можно установить до восьми модулей расширения различного типа, что позволяет создавать сложные системы безопасности с многочисленными входами и выходами.

Особенности проектирования систем

При проектировании систем с использованием PNOZ mo3p 2so необходимо учитывать тепловыделение при коммутации максимальных токов. Рекомендуется обеспечивать достаточный воздушный зазор вокруг модуля и избегать его установки вблизи источников тепла.

Как и любое полупроводниковое устройство, модуль требует соблюдения рекомендаций по электромагнитной совместимости. При подключении индуктивных нагрузок необходимо использовать защитные элементы для подавления переходных процессов.

Полупроводниковые выходы модуля имеют определенные ограничения по характеру нагрузок:

• Для емкостных нагрузок требуется ограничение пускового тока
• При работе с постоянным током необходимо соблюдать полярность
• Индуктивные нагрузки требуют защиты от ЭДС самоиндукции

Перспективы развития технологий

Следует отметить, что модуль PNOZ mo3p 2so находится на завершающей стадии жизненного цикла. Производитель рекомендует обращаться к официальным представителям для подбора подходящей альтернативы или продукта-преемника.

Современные тенденции развития модулей безопасности включают:

• Интеграцию функций диагностики и прогнозного обслуживания
• Увеличение плотности монтажа
• Улучшенные интерфейсы связи для интеграции в промышленные IoT-структуры
• Расширенные возможности конфигурирования

Заключение

Модуль PNOZ mo3p 2so представляет собой технически проработанное решение в области функциональной безопасности. Его применение позволяет проектировщикам создавать надежные системы безопасности с предсказуемыми характеристиками.

Несмотря на завершение жизненного цикла данной модели, принципы модульности, надежности и гибкости продолжают развиваться в новых продуктах, обеспечивая эволюцию систем безопасности в соответствии с требованиями современной промышленности.

При проектировании конкретных систем безопасности рекомендуется обращаться к актуальной технической документации производителя и официальным представителям компании.
